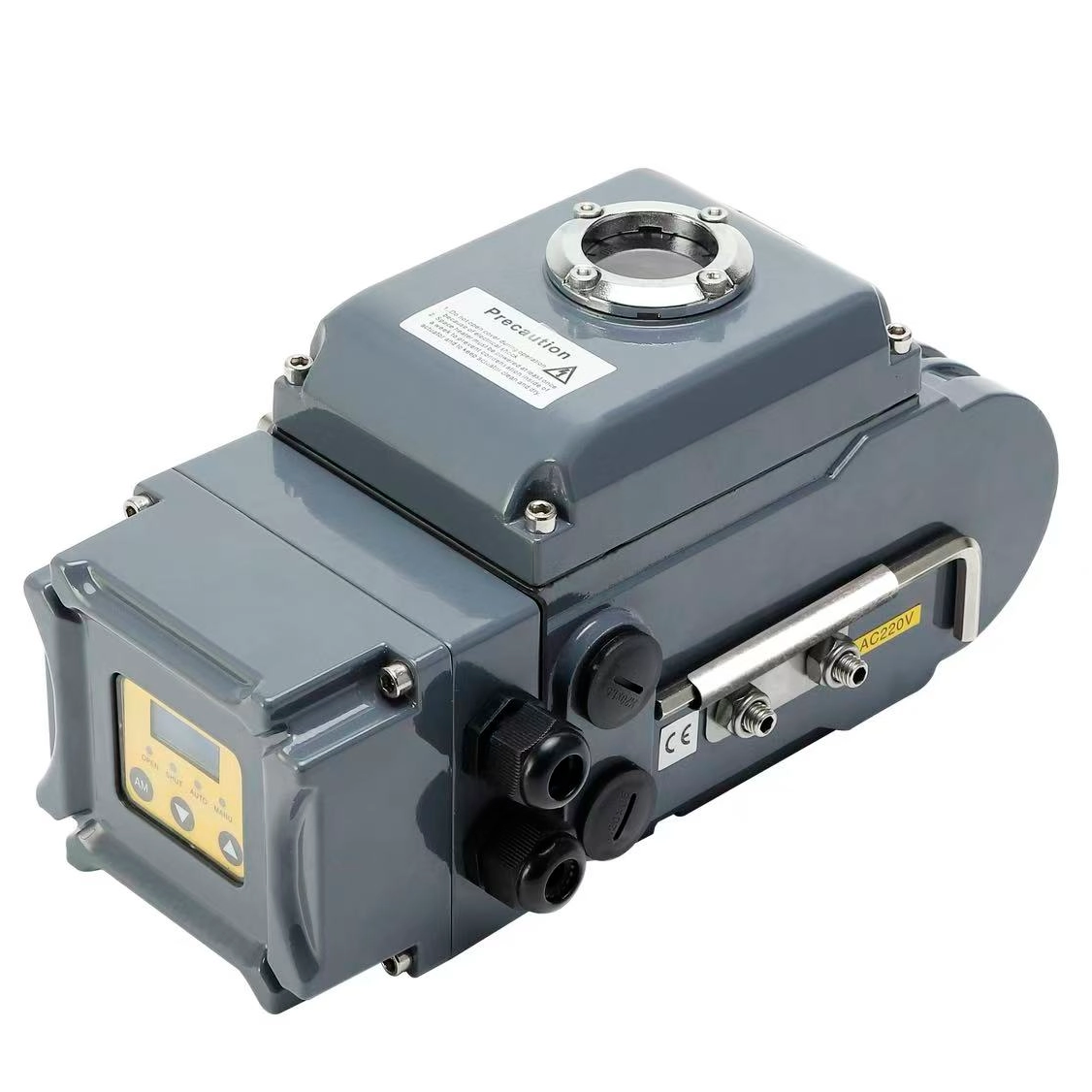

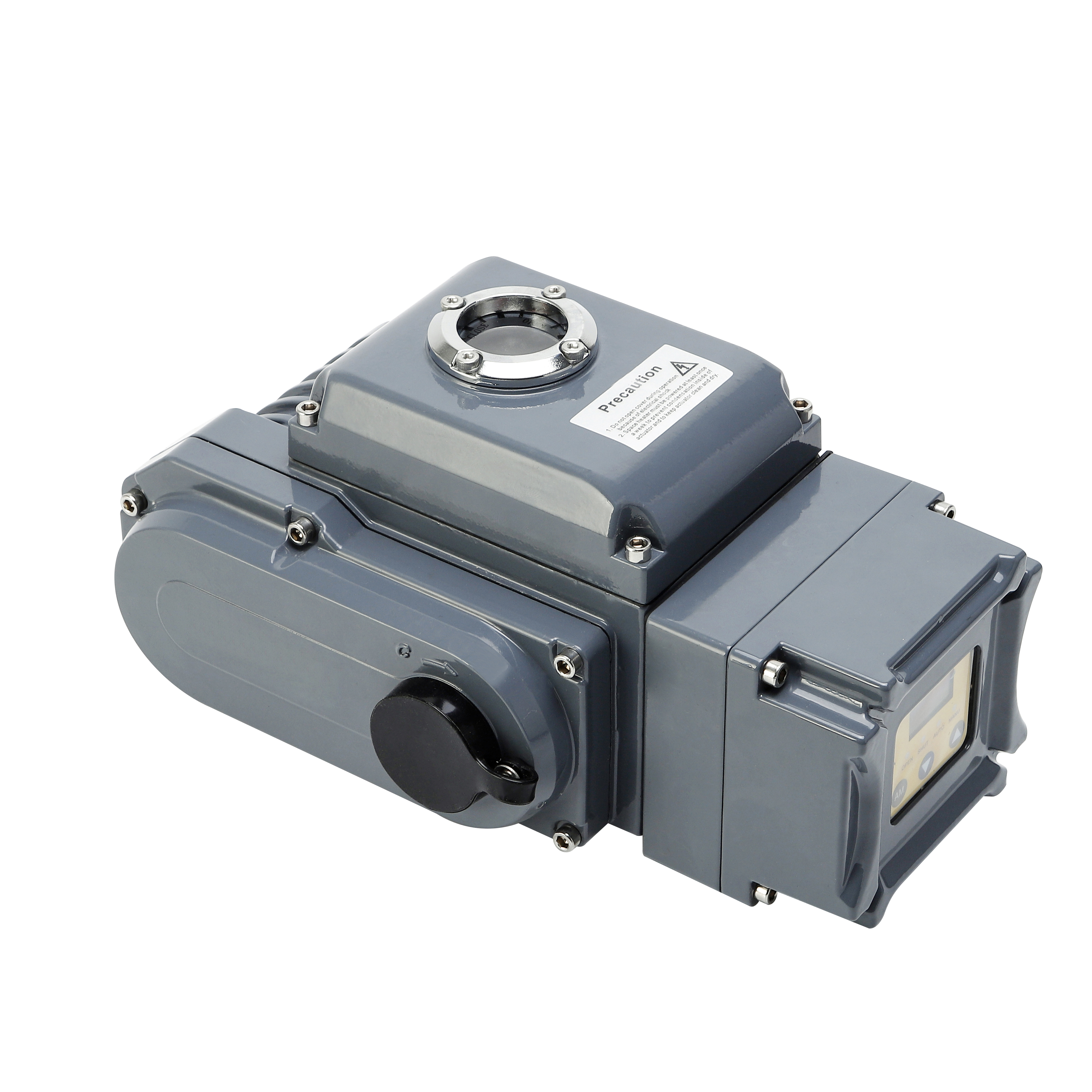

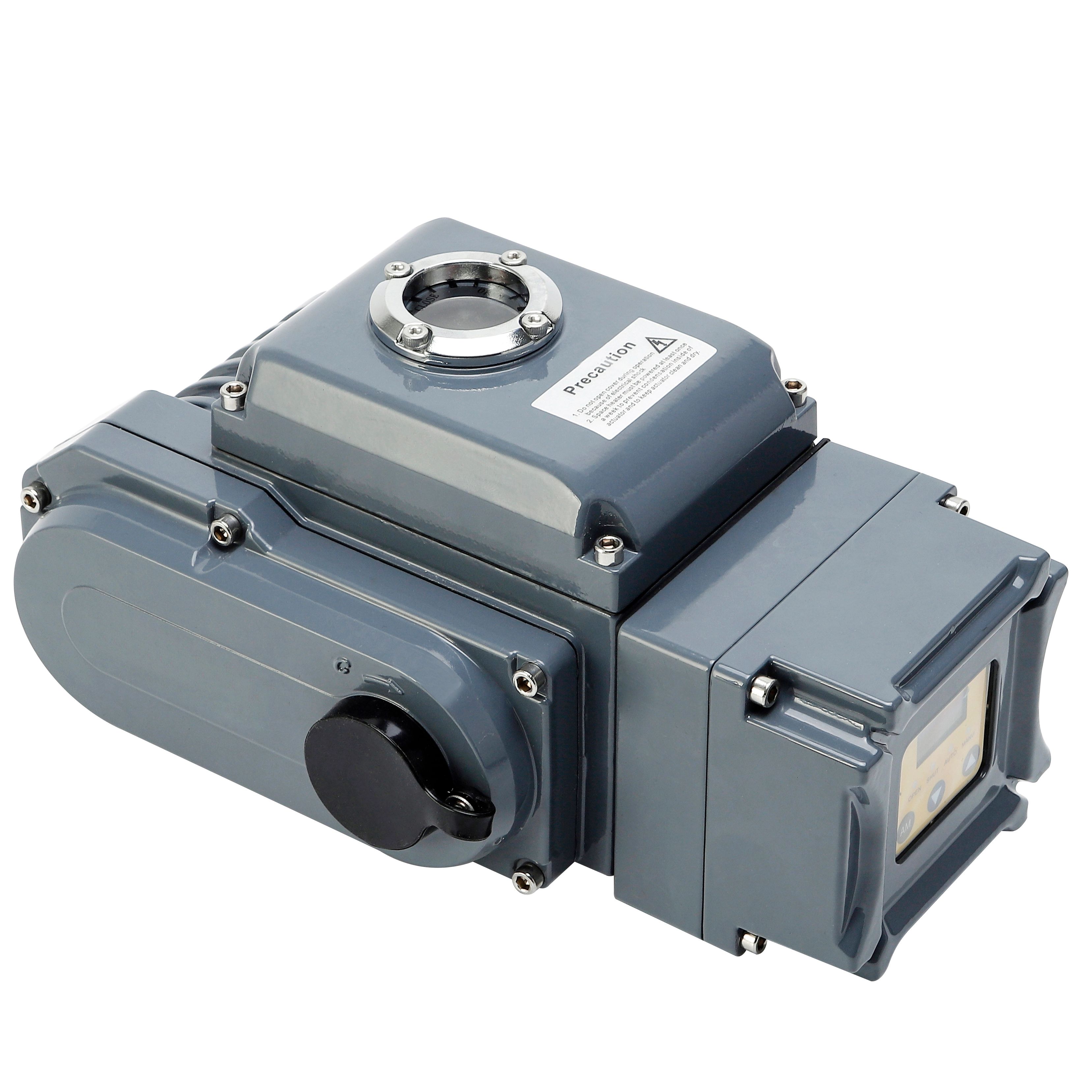

Actionneur de vanne électrique à commande intégrée compacte

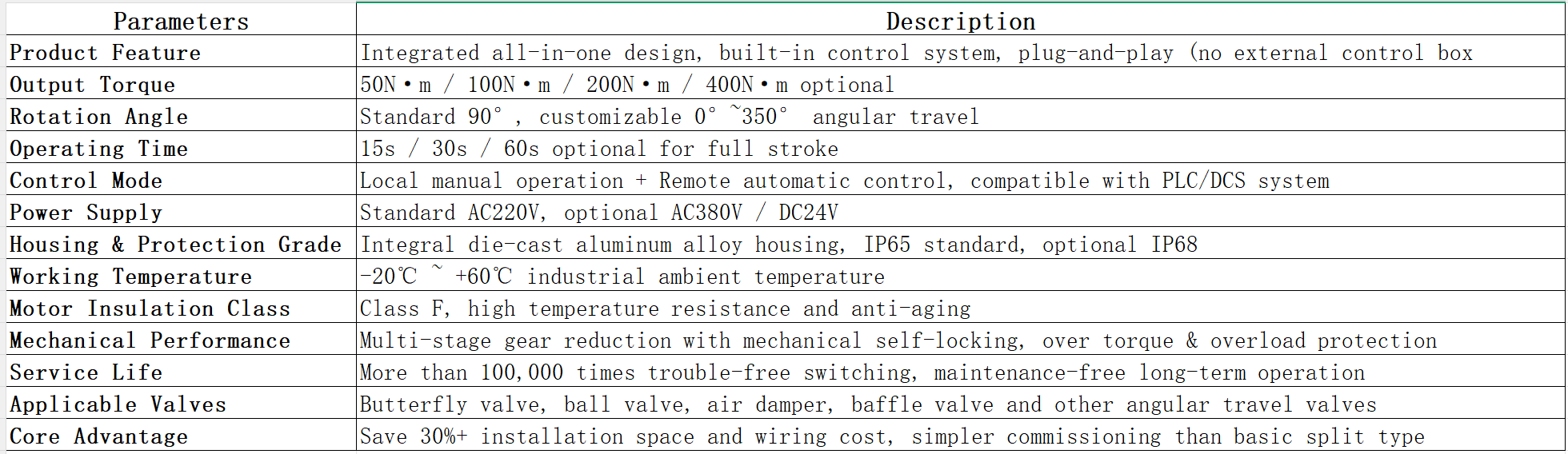

Avantages et caractéristiques de l"actionneur de vanne électrique à commande intégrée compacte série HCQ

1. Structure de contrôle tout-en-un intégrée (mise à niveau de base par rapport au type de base) Différent du type de base HCQ qui repose sur un boîtier de commande externe, cet actionneur de vanne électrique compact intégré adopte une conception d"unité de commande intégrée intégrée. Il intègre un circuit de commande, un retour de signal et un mécanisme d"entraînement dans son ensemble, ne nécessitant aucun accessoire de contrôle supplémentaire. Il permet d"économiser efficacement plus de 30 % d"espace d"installation et de charge de travail de câblage sur site, ce qui est idéal pour les puits de vannes confinés et les scénarios d"installation de puits de pipeline.

2. Installation Plug-and-Play et coût global inférieur Équipé de programmes de contrôle interne complets, cet actionneur électrique à course angulaire prend en charge la mise en service directe sur site sans correspondance de câblage externe complexe. Par rapport au dispositif de type divisé de base, il raccourcit le cycle d"installation technique de 40 %, réduit les difficultés de maintenance ultérieure et réduit le coût global de correspondance du projet pour les systèmes de contrôle automatique de vannes industriels.

3. Fonctionnement stable à double contrôle et forte compatibilité du système. L"actionneur de vanne à haute intégration prend en charge à la fois le fonctionnement d"urgence manuel local et le contrôle automatique à distance. Il est parfaitement compatible avec les systèmes de contrôle industriels PLC et DCS grand public, s"adaptant à des angles de rotation réglables de 0° à 350°. Il réalise un contrôle marche-arrêt et de régulation précis pour les vannes papillon, les vannes à bille et les registres d"air dans divers scénarios industriels.

4. Boîtier en alliage durable et excellente adaptabilité environnementale Adoptant une coque en alliage d"aluminium moulé sous pression intégralement avec un traitement par pulvérisation anti-corrosion, cet actionneur compact atteint la norme IP65 d"étanchéité à l"eau et à la poussière. Il fonctionne de manière stable dans un environnement de travail de -20 ℃ à +60 ℃, résiste aux vibrations industrielles, à l"érosion par l"humidité et la poussière, et convient au fonctionnement continu à long terme des équipements de traitement de l"eau et d"automatisation CVC.

5. Haute fiabilité et longue durée de vie sans entretien. La structure de transmission à engrenages interne optimisée avec fonction d"auto-verrouillage mécanique empêche le déplacement de la valve causé par la pression moyenne. Le moteur isolé de qualité F et la graisse lubrifiante longue durée garantissent plus de 100 000 temps de commutation sans problème. Il réduit considérablement la fréquence de remplacement ultérieur des équipements et de maintenance pour les systèmes de réseaux de canalisations industriels.

6. Large application industrielle et correspondance de scène élevée. En tant que dispositif d"entraînement de vanne intégré amélioré, cet actionneur électrique est largement appliqué dans l"approvisionnement en eau municipale, le traitement des eaux usées, la CVC des bâtiments, les centrales électriques, la métallurgie et l"ingénierie de protection de l"environnement. Il répond parfaitement aux exigences de contrôle automatique précises et efficaces de divers équipements de vannes à course angulaire dans l"automatisation industrielle moderne.

Voici les scénarios d"application courants pour l"actionneur de vanne électrique compact de type basique de la série HCQ :

1. Ingénierie de l"eau municipale, élimination des eaux usées et automatisation des pipelines

Cet actionneur de vanne électrique compact entraîne des vannes à course angulaire pour l"approvisionnement en eau municipale, le drainage des eaux usées, l"évacuation des eaux de pluie et le contrôle de l"arrêt du réseau de canalisations, compatible avec les fosses de vannes étroites et les conditions d"installation confinées.

2.Ventilation CVC des bâtiments commerciaux, ventilation des fumées et contrôle automatique des bâtiments

Il fonctionne avec les registres d"air, les vannes à persiennes et les vannes d"isolement de canalisation dans les systèmes de chauffage, de ventilation et de climatisation, permettant une surveillance centralisée à distance pour les systèmes d"automatisation de la construction et d"évacuation des fumées d"incendie.

3. Centrale électrique, contrôle auxiliaire des pipelines d"énergie nouvelle et d"énergie thermique

Applicable aux circuits d"eau de refroidissement des centrales électriques, aux portes à chicane des gaz de combustion et aux vannes de commutation des canalisations des systèmes thermiques, offrant un actionnement électrique fiable pour les systèmes de contrôle des fluides de l"industrie électrique.

4. Fabrication industrielle, y compris la métallurgie, la fabrication du papier, l"impression textile, la transformation des aliments et la pharmacie

Conçu pour le contrôle marche-arrêt des pipelines de production dans les ateliers d"usine, résistant à la poussière, aux vibrations et à l"humidité pour réaliser une commutation automatique du fluide du pipeline et une interception du flux.

5. Système de tuyauterie de navire marin et équipement de protection de l"environnement pour le traitement des gaz résiduaires

Convient aux vannes de canalisations de navires marins, aux équipements de ventilation de cabine ainsi qu"aux amortisseurs de dépoussiérage et de traitement des gaz d"échappement pour les machines de protection de l"environnement, permettant un fonctionnement à long terme en extérieur et dans des conditions de travail difficiles.
