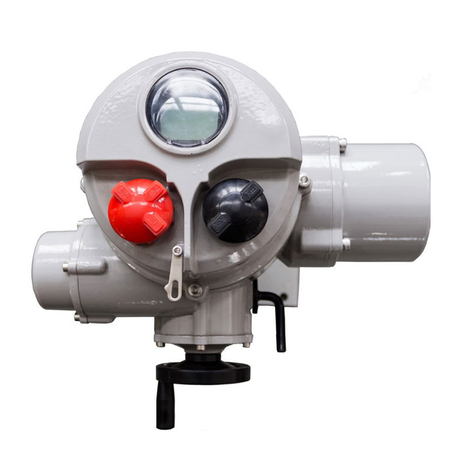

Comment fonctionne un actionneur de vanne électrique ?

Vous êtes-vous déjà demandé comment les industries contrôlent le débit des fluides avec précision ? Les actionneurs de vannes électriques sont les héros méconnus de cette technologie.

Ces appareils convertissent l'énergie électrique en mouvement mécanique, garantissant ainsi le fonctionnement efficace des vannes. Ils offrent des avantages significatifs par rapport aux actionneurs pneumatiques et hydrauliques traditionnels, ce qui les rend essentiels dans des secteurs tels que l'énergie, la pétrochimie et le traitement de l'eau.

Dans cet article, nous explorerons le fonctionnement des actionneurs de vannes électriques, leurs avantages et mettrons en évidence l'expertise de Hengchun dans ce domaine.

Comprendre les composants des actionneurs de vannes électriques

Les actionneurs de vannes électriques sont des dispositifs complexes essentiels au contrôle du débit de fluide dans diverses applications. Comprendre leurs composants clés nous aide à comprendre leur fonctionnement. Décomposons chaque partie et son rôle dans le système.

Composants clés expliqués

● Moteur électrique : types et applications

○ Moteurs AC : Couramment utilisés dans les environnements industriels, les moteurs AC offrent des performances fiables pour des opérations continues. Ils sont efficaces et adaptés aux applications de forte puissance.

○ Moteurs à courant continu : ces moteurs offrent un contrôle précis et sont souvent utilisés dans des applications nécessitant une vitesse variable. On les trouve dans des actionneurs plus petits et portables.

○ Servomoteurs : connus pour leur haute précision, les servomoteurs sont idéaux pour les applications nécessitant un positionnement précis et des temps de réponse rapides.

● Boîte de vitesses : différents types et fonctions

○ Réducteur à vis sans fin : ce type fournit un couple élevé et est autobloquant, garantissant que la vanne reste en place lorsqu'elle n'est pas alimentée.

○ Boîte de vitesses conique : utilisées pour changer la direction du mouvement, les boîtes de vitesses coniques sont efficaces dans les espaces compacts.

○ Réducteur planétaire : ces réducteurs offrent un rapport couple/taille élevé, ce qui les rend adaptés aux applications où l'espace est limité.

● Unité de commande : rôle dans le traitement des signaux L'unité de commande agit comme le cerveau de l'actionneur de vanne électrique. Il traite les signaux d'entrée des systèmes de contrôle, garantissant que l'actionneur répond avec précision. Cette unité interprète les commandes et ajuste le fonctionnement du moteur en conséquence.

● Interrupteurs de fin de course : importance pour la sécurité et la précision. Les interrupteurs de fin de course sont essentiels pour garantir que l'actionneur ne dépasse pas sa plage conçue. Ils fournissent un retour d'informations lorsque la vanne atteint des positions complètement ouvertes ou fermées, évitant ainsi les dommages et améliorant la sécurité.

● Commande manuelle : garantir le fonctionnement en cas de panne de courant Une fonction de commande manuelle permet aux opérateurs de contrôler directement la vanne en cas de panne de courant. Cela garantit que les opérations peuvent continuer ou être arrêtées en toute sécurité sans dépendre uniquement des systèmes électriques.

● Mécanismes de rétroaction : capteurs pour la surveillance de la position et du couple. Les capteurs de rétroaction surveillent en permanence la position de l'actionneur et le couple appliqué. Ces données en temps réel permettent de maintenir la précision et d'éviter les situations de surcharge, garantissant ainsi un fonctionnement fluide.

Comment chaque composant contribue à la fonctionnalité

Le moteur électrique est essentiel pour générer du mouvement. Il convertit l'énergie électrique en énergie mécanique, permettant à l'actionneur d'ouvrir ou de fermer les vannes. Le type de moteur choisi affecte la vitesse et les capacités de contrôle de l'actionneur.

La boîte de vitesses joue un rôle crucial dans l’amplification du couple. En réduisant la vitesse, il augmente le couple de sortie, permettant à l'actionneur de gérer des charges plus lourdes et de faire fonctionner efficacement des vannes plus grandes.

Les mécanismes de rétroaction sont essentiels pour un contrôle de précision. Ils fournissent des mises à jour continues sur la position de l'actionneur, garantissant qu'il répond avec précision aux signaux de commande. Cette boucle de rétroaction améliore la fiabilité et les performances globales du système.

En résumé, chaque composant d’un actionneur de vanne électrique fonctionne ensemble de manière transparente. Comprendre ces pièces nous aide à apprécier leur importance dans les systèmes de contrôle des fluides, en particulier dans des secteurs comme l'énergie et la pétrochimie, où des entreprises comme Hengchun ouvrent la voie en fournissant des solutions de haute qualité.

Le principe de fonctionnement des actionneurs de vannes électriques

Les actionneurs de vannes électriques fonctionnent selon une série d'étapes bien coordonnées, transformant les signaux électriques en mouvement mécanique. Ce processus garantit un contrôle précis du débit de fluide dans diverses applications. Décrivons le fonctionnement de ces actionneurs.

Processus de fonctionnement étape par étape

1. Réception du signal des systèmes de contrôle (PLC/DCS) Le processus commence lorsque l'actionneur reçoit un signal d'un système de contrôle, comme un PLC (Programmable Logic Controller) ou un DCS (Distributed Control System). Ce signal indique si la vanne doit s'ouvrir ou se fermer.

2. Activation du moteur et génération de mouvement Une fois le signal reçu, le moteur électrique s'active. Il convertit l'énergie électrique en mouvement de rotation ou linéaire, selon le type d'actionneur. Ce premier mouvement met tout le système en mouvement.

3. Amplification du couple via la boîte de vitesses La puissance du moteur est souvent insuffisante pour faire fonctionner directement la vanne. Ici, la boîte de vitesses entre en jeu. Il amplifie le couple généré par le moteur, permettant à l'actionneur de gérer efficacement des vannes plus grandes.

4. Mouvement mécanique pour ouvrir ou fermer la vanne Le couple amplifié est ensuite transmis au mécanisme de la vanne. Pour les vannes quart de tour, telles que les vannes à bille ou à papillon, cela se traduit par une rotation rapide. Pour les vannes linéaires, comme les vannes à guillotine ou à soupape, le mouvement est simple, en poussant ou en tirant la tige de la vanne.

5. Mécanismes de rétroaction et d'arrêt Les systèmes de rétroaction sont essentiels pour garantir un fonctionnement précis. Des capteurs surveillent la position et le couple de la vanne, fournissant des données en temps réel à l'unité de commande. Ces informations permettent à l'actionneur de s'arrêter à la bonne position, améliorant ainsi la précision.

Types de mouvement dans les actionneurs de vannes électriques

Les actionneurs de vannes électriques fonctionnent généralement selon deux types de mouvements principaux :

● Mouvement rotatif pour vannes quart de tour

○ Robinets à tournant sphérique : Ils s'ouvrent et se ferment d'un simple quart de tour, offrant une fermeture rapide.

○ Vannes papillon : elles utilisent un disque rotatif pour réguler le débit, idéales pour les grands pipelines.

● Mouvement linéaire pour les vannes à guillotine et à soupape

○ Vannes à vanne : elles soulèvent une vanne hors du chemin d'écoulement, créant une résistance minimale à l'écoulement lorsqu'elles sont complètement ouvertes.

○ Vannes à soupape : Ces vannes utilisent un disque mobile pour contrôler le débit, permettant une régulation précise.

Caractéristiques de sécurité

La sécurité est primordiale dans les applications industrielles. Les actionneurs de vannes électriques incluent plusieurs fonctionnalités pour garantir un fonctionnement fiable :

● Limitation du couple et protection contre la course Ces caractéristiques empêchent l'actionneur d'appliquer une force excessive, ce qui pourrait endommager la vanne ou l'actionneur lui-même. Ils garantissent que l'actionneur fonctionne dans des limites de sécurité.

● Capacités de diagnostic des pannes Les actionneurs de vannes électriques modernes sont équipés d'outils de diagnostic. Ces outils peuvent détecter des problèmes tels qu'une panne de moteur ou un désalignement, alertant les opérateurs des problèmes potentiels avant qu'ils ne s'aggravent.

En comprenant ces principes, nous pouvons comprendre à quel point les actionneurs électriques de vannes jouent un rôle essentiel dans les systèmes de contrôle des fluides. Leur conception allie efficacité, sécurité et précision, les rendant indispensables dans diverses industries, du traitement de l'eau à la pétrochimie.

Types d'actionneurs de vannes électriques

Les actionneurs de vannes électriques sont disponibles en différents types, chacun étant conçu pour des applications et des besoins opérationnels spécifiques. Comprendre ces types aide à sélectionner le bon actionneur pour votre système. Explorons les principales catégories.

Aperçu des différents types

● Actionneurs quart de tour Ces actionneurs sont idéaux pour les vannes qui nécessitent une simple rotation de 90 degrés pour s'ouvrir ou se fermer. Couramment utilisés avec les vannes à bille et à papillon, ils assurent un fonctionnement rapide et efficace.

● Actionneurs multitours Les actionneurs multitours sont conçus pour les vannes qui nécessitent plusieurs tours pour fonctionner pleinement. Ils sont généralement utilisés avec des vannes à vanne et à soupape, permettant un contrôle précis des débits.

● Actionneurs linéaires Les actionneurs linéaires fournissent un mouvement linéaire direct à la tige de vanne. Ils sont souvent utilisés dans des applications où un positionnement précis est crucial, comme dans le traitement chimique et le traitement des eaux usées.

● Actionneurs intégrés intelligents Ces actionneurs avancés combinent le moteur électrique, la boîte de vitesses et l'unité de commande en une seule unité. Ils offrent des fonctionnalités telles que la surveillance et les diagnostics en temps réel, améliorant l'efficacité opérationnelle et la fiabilité.

Applications pour chaque type

Chaque type d'actionneur a ses propres meilleurs cas d'utilisation :

● Actionneurs quart de tour :

○ Idéal pour les applications à arrêt rapide.

○ On le trouve couramment dans les systèmes CVC et les usines de traitement de l'eau.

● Actionneurs multitours :

○ Convient aux applications nécessitant des ajustements progressifs du débit.

○ Largement utilisé dans les oléoducs et les gazoducs.

● Actionneurs linéaires :

○ Parfait pour un contrôle précis dans les systèmes de dosage de produits chimiques.

○ Fréquemment utilisé dans les centrales électriques et les installations de traitement des eaux.

● Actionneurs intégrés intelligents :

○ Idéal pour les processus de fabrication intelligents.

○ Utilisé dans les secteurs où la collecte de données et les diagnostics sont essentiels.

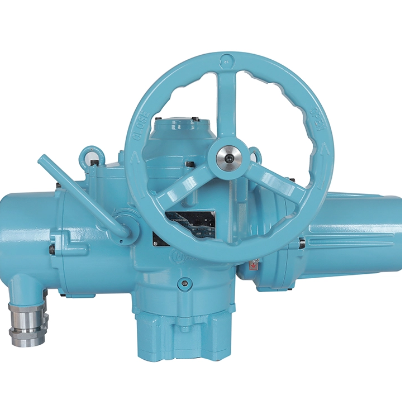

Exemple de marque : la gamme de produits de Hengchun

Hengchun propose une gamme d'actionneurs de vannes électriques adaptés pour répondre aux divers besoins de l'industrie. Voici quelques produits phares :

● Actionneurs électriques : fiables et efficaces, adaptés à diverses applications.

● Actionneurs électrohydrauliques : fournissent un couple élevé et sont idéaux pour les vannes à usage intensif.

● Actionneurs de qualité nucléaire : conçus pour la sécurité et la fiabilité dans les environnements critiques.

L'expertise de Hengchun dans la technologie des actionneurs garantit que vous pouvez trouver la bonne solution pour vos besoins spécifiques. Leurs produits sont conçus pour offrir durabilité et performances, ce qui en fait un choix de confiance dans l’industrie.

En comprenant les différents types d'actionneurs de vannes électriques et leurs applications, vous pouvez prendre des décisions éclairées qui améliorent vos opérations et garantissent des performances optimales.

Sélection du bon actionneur de vanne électrique

Choisir le bon actionneur de vanne électrique est crucial pour garantir un fonctionnement efficace et fiable de votre système. Plusieurs facteurs entrent en jeu lors de la prise de cette décision. Voyons ce que vous devriez considérer.

Facteurs à considérer

● Exigences de couple et de puissance Le couple est un facteur clé dans la sélection de l'actionneur. Il est essentiel de déterminer le couple de décollage nécessaire pour démarrer le fonctionnement de la vanne. Cela garantit que l'actionneur peut gérer la charge sans caler.

● Compatibilité des vannes et normes de montage Assurez-vous que l'actionneur est compatible avec votre type de vanne. Vérifiez les normes de montage, telles que la norme ISO 5211, qui fournit un raccord universel pour divers actionneurs et vannes. Cette compatibilité simplifie l'installation et la maintenance.

● Considérations environnementales L'environnement d'exploitation de l'actionneur peut avoir un impact significatif sur ses performances. Considérer:

○ Plage de température : assurez-vous que l'actionneur peut fonctionner efficacement dans les limites de température prévues.

○ Indice IP : l'indice de protection indique dans quelle mesure l'actionneur peut résister à la poussière et à l'humidité. Choisissez une notation adaptée à votre environnement.

● Options de contrôle Différentes applications peuvent nécessiter différentes méthodes de contrôle. Décidez si vous avez besoin de :

○ Contrôle marche/arrêt : convient aux applications simples où la vanne est complètement ouverte ou fermée.

○ Contrôle modulant : nécessaire pour les applications nécessitant une régulation précise du débit.

Erreurs courantes à éviter

La sélection du mauvais actionneur peut entraîner des problèmes de fonctionnement. Voici les pièges courants à surveiller :

● Choisir le mauvais type d'actionneur La sélection d'un actionneur non adapté à votre type de vanne ou à votre application peut entraîner des inefficacités. Par exemple, l'utilisation d'un actionneur quart de tour pour une vanne multitours peut entraîner des problèmes de performances.

● Ignorer les facteurs environnementaux La négligence des conditions environnementales peut entraîner une défaillance de l'actionneur. Par exemple, l'utilisation d'un actionneur sans indice de protection IP approprié dans un environnement humide peut entraîner des dommages.

● Ne pas tenir compte du cycle de service de l'actionneur. Le cycle de service fait référence à la durée pendant laquelle un actionneur peut fonctionner sans surchauffe. Ne pas en tenir compte peut entraîner une usure prématurée. Assurez-vous que l'actionneur peut répondre aux exigences opérationnelles de votre application.

En gardant ces facteurs à l'esprit, vous pouvez sélectionner un actionneur de vanne électrique qui répond à vos besoins et améliore l'efficacité opérationnelle. Des entreprises comme Hengchun proposent une gamme de produits conçus pour répondre à diverses spécifications, vous garantissant ainsi de trouver la solution adaptée à vos applications.

Conclusion

Comprendre le fonctionnement des actionneurs de vannes électriques est essentiel pour un contrôle efficace des fluides.

Ces appareils offrent de nombreux avantages, notamment la précision, l’efficacité et la fiabilité.

Leurs applications couvrent diverses industries, du pétrole et du gaz au traitement de l'eau.

Pensez aux actionneurs de vannes électriques pour vos besoins de contrôle des fluides.

Contactez Hengchun pour des conseils d'experts ou des demandes de produits dès aujourd'hui !

FAQ

Q : Quelle est la durée de vie d’un actionneur de vanne électrique ?

R : La durée de vie varie, généralement de 10 à 20 ans, en fonction de l'utilisation et de l'entretien.

Q : Comment puis-je savoir si mon actionneur de vanne électrique fonctionne correctement ?

R : Des vérifications régulières des signaux de retour et des lectures des capteurs peuvent indiquer un bon fonctionnement.

Q : Les actionneurs de vannes électriques peuvent-ils être utilisés dans des environnements dangereux ?

R : Oui, certains modèles sont conçus pour les environnements dangereux et présentent des indices IP et des certifications de sécurité appropriés.

Q : Quels sont les avantages en matière d'efficacité énergétique des actionneurs de vannes électriques ?

R : Les actionneurs de vannes électriques améliorent l'efficacité énergétique en fournissant un contrôle précis, réduisant ainsi le gaspillage d'énergie pendant le fonctionnement.

Q : Quel est le coût des actionneurs de vannes électriques par rapport aux autres types ?

R : Bien que les coûts initiaux puissent être plus élevés, les actionneurs de vannes électriques offrent souvent des économies à long terme grâce à une maintenance et une efficacité opérationnelle réduites.
