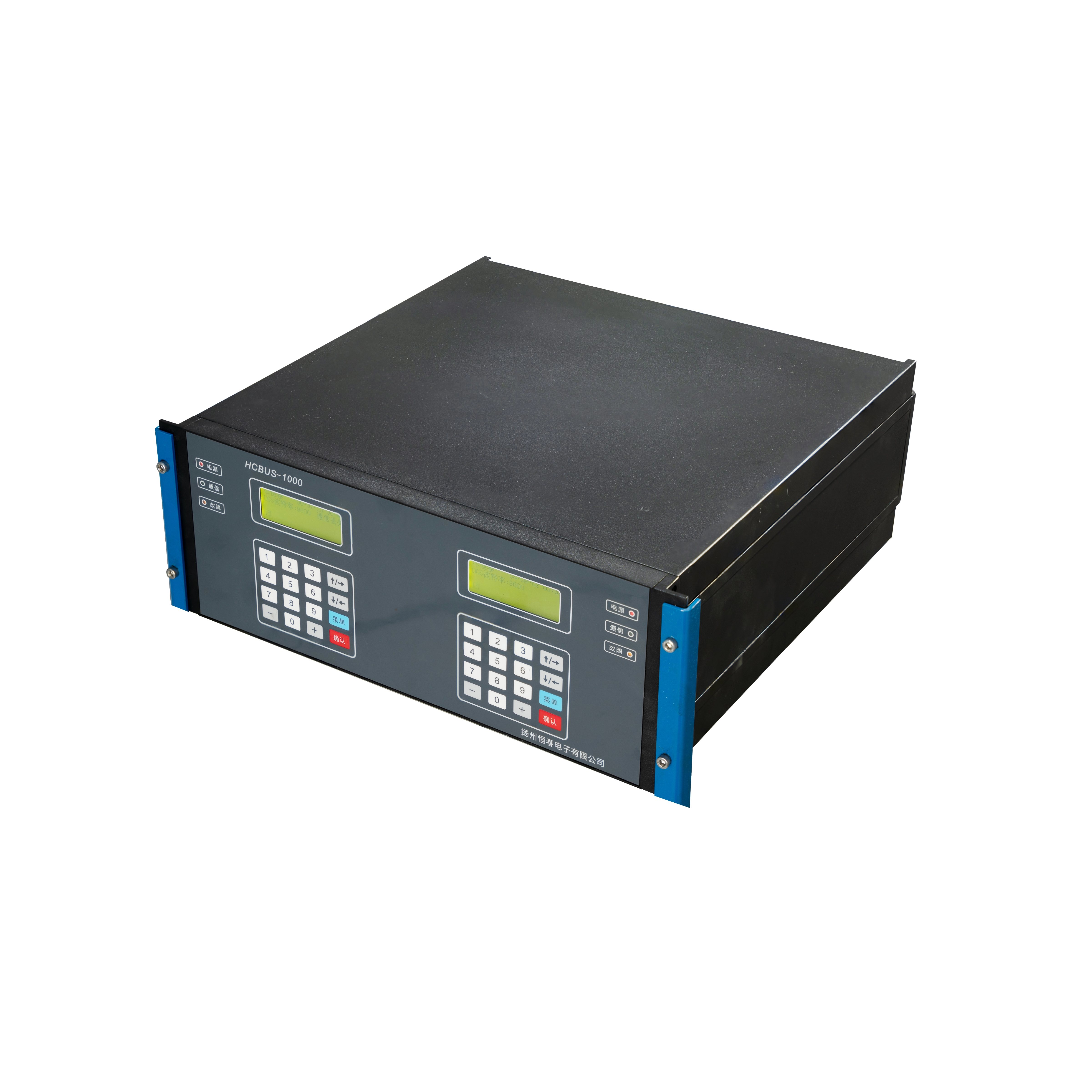

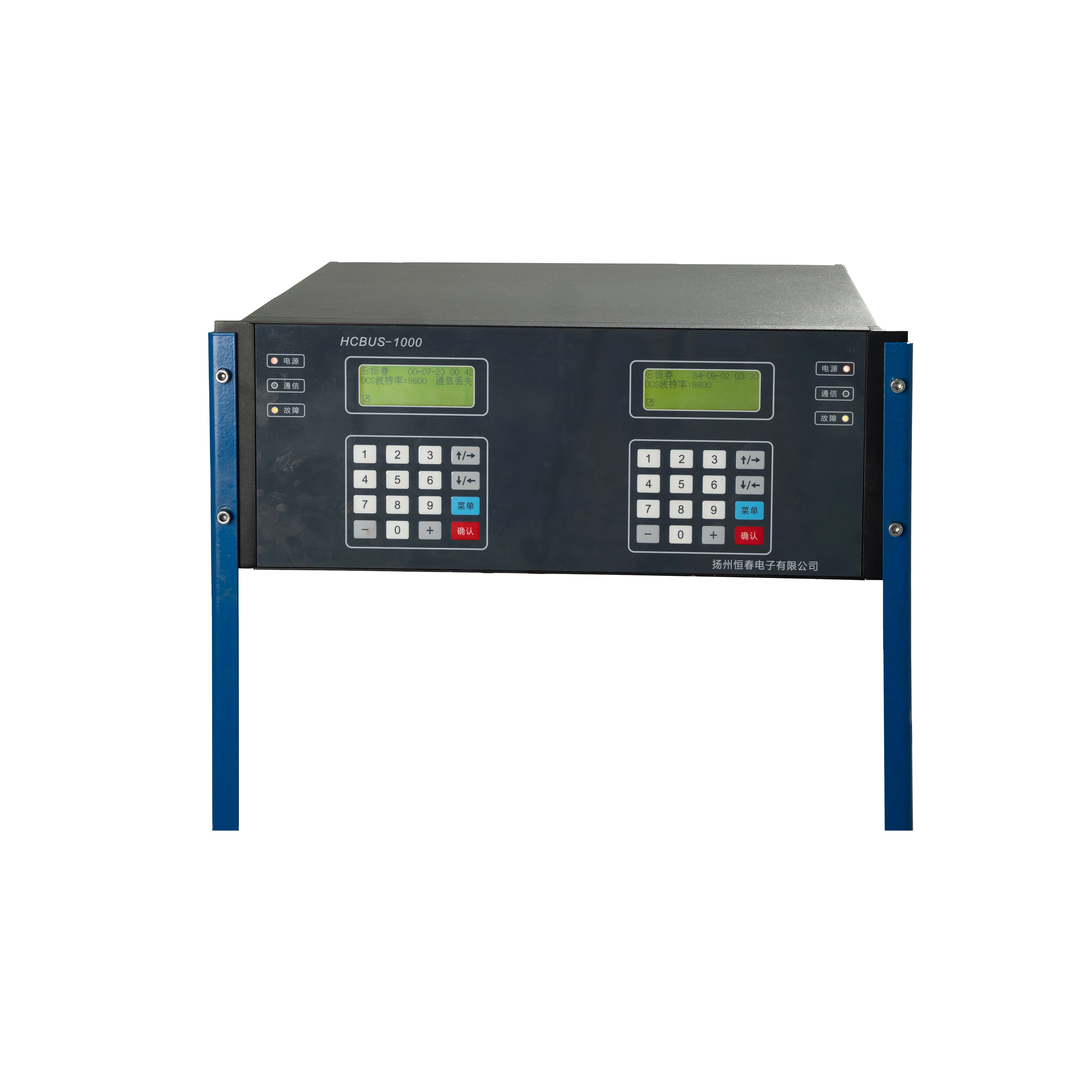

Le contrôleur maître de bus en anneau redondant intelligent pour actionneurs est un système de contrôle de bus de terrain industriel de pointe conçu pour centraliser la gestion des réseaux de contrôle des fluides. Conçu par une entreprise nationale « Petit géant spécialisé et innovant », ce système sert de pont de communication critique entre les ordinateurs hôtes (DCS/PLC) et les actionneurs électriques de terrain.
En utilisant une topologie sophistiquée en anneau à deux fils, ce contrôleur élimine le besoin d'un câblage point à point complexe que l'on retrouve dans les réseaux en étoile traditionnels. Il est spécialement conçu pour fournir une sauvegarde à chaud redondante maître-esclave, garantissant que la transmission des données reste ininterrompue même en cas de rupture de câble ou de panne ponctuelle. Qu'il soit déployé dans des centrales nucléaires, des raffineries pétrochimiques ou des pipelines longue distance, ce contrôleur garantit le plus haut niveau de stabilité de commande et de surveillance en temps réel.
Principales caractéristiques techniques
Communication redondante de sécurité
Dans les applications industrielles critiques, la perte de communication peut entraîner des temps d’arrêt catastrophiques. Ce contrôleur dispose d'une architecture de redondance double canal. Il gère les données via deux chemins indépendants :
Mécanisme de sauvegarde à chaud : si la ligne de communication principale est coupée ou perturbée, le système passe de manière transparente au canal secondaire sans perturber le fonctionnement.
Autodiagnostic : le contrôleur surveille en permanence l'état de la boucle de bus et alerte automatiquement les opérateurs de l'emplacement des défauts, réduisant ainsi considérablement le temps de réponse de maintenance.
Topologie en anneau à haut rendement
Les systèmes traditionnels nécessitent des câbles individuels allant de la salle de contrôle à chaque vanne. Notre contrôleur maître Ring Bus révolutionne cela en permettant jusqu'à de connecter 31 actionneurs par canal dans une simple boucle à l'aide de câbles à paire torsadée.
Réduction des coûts : réduit considérablement les coûts du matériel de câblage et de la main d’œuvre d’ingénierie.
Distance : prend en charge des distances de communication allant jusqu'à 1 200 mètres , idéal pour les grands parcs de stockage et les pipelines.
Électronique et protection avancées
Fabriqués dans notre de pointe atelier électronique , les circuits imprimés internes du contrôleur sont soumis à un assemblage SMT de précision et à des processus de revêtement UV spécialisés. Cela garantit une résistance supérieure à l’humidité, à la poussière et à la corrosion.
Immunité aux surtensions : les ports disposent d'une isolation de 4 000 V et sont testés pour résister aux surtensions de foudre (20 kA, 8/20 μs), répondant aux normes EMC niveau IV.
Durabilité extrême : conçu pour un fonctionnement entre -25 ℃ et 80 ℃, garantissant la fiabilité dans les environnements extérieurs et industriels difficiles.
Intégration et évolutivité transparentes
Le système est construit sur le protocole Modbus RTU universellement accepté , offrant une compatibilité plug-and-play avec les principales marques d'automates et systèmes DCS via des interfaces RS485 ou RS232. Il prend en charge des modes de mise en réseau flexibles, notamment les configurations série, parallèle et hybride, pour s'adapter à la configuration physique de votre installation.
| Paramètres |
Description |
| Température de travail |
-25 ℃ – 80 ℃ |
| Température de stockage |
-40 ℃ – 85 ℃ |
| Performances des tests CEM |
Niveau IV |
| Isolation des surtensions des ports |
4000V/1min (avec protection contre la foudre 8/20 μs 20kA) |
| Alimentation |
AC220V ± 10% |
| Nombre de canaux |
4 canaux (max. 8 canaux pris en charge) |
| Mode de communication |
Interrogation/adressage périodique |
| Capacité par canal |
31 vannes (max. 250 unités, ce qui réduira le cycle de balayage) |
| Cycle d'analyse maximal du périphérique |
≤1,5s (varie selon le nombre d'appareils) |
| Temps de réponse de la commande de numérisation |
<20ms |
| Protocole de communication |
Modbus RTU |
| Interface électrique |
RS485 |
| Débit en bauds de communication |
1 200 bps ~ 115 200 bps |
| Mode réseau |
Série, parallèle et hybride |
| Distance de communication |
≤1200m |
| Mode réseau de l'ordinateur hôte |
RS232/RS485 (double port) |
| Mode redondance |
Doubles canaux de communication totalement indépendants (affichage, contrôle, interface, alimentation) |
| Mode de commutation de défaut |
Sauvegarde à chaud, commutation automatique sans perturbation |
| Extension du contrôleur |
Cascade RS485 |
| Indication de travail |
Indication LED/LCD |

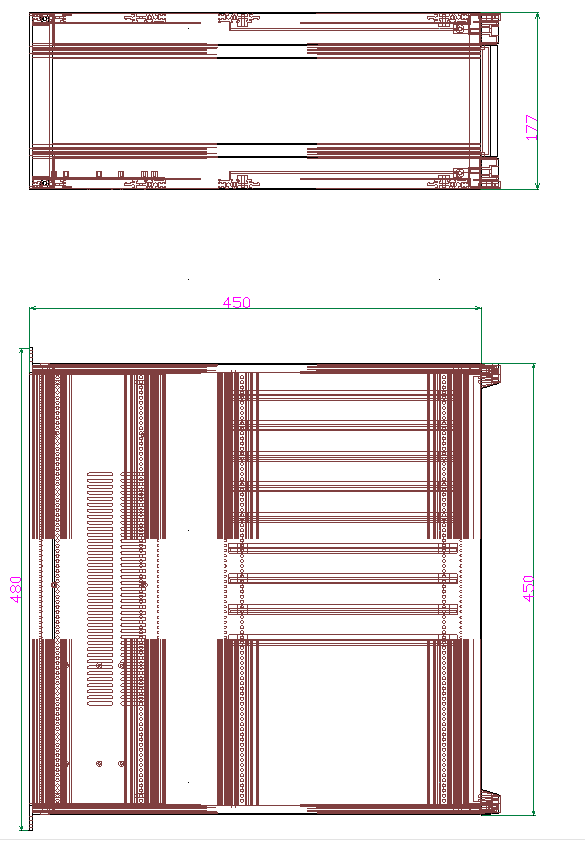

| Dimensions d'installation |
483 mm × 180 mm × 400 mm (L × H × P) |
Comment ça marche : l'avantage du Ring Bus
Contrairement à une connexion en série standard dans laquelle une coupure au milieu coupe tous les appareils en aval, notre architecture Ring Bus crée une boucle fermée.
Fonctionnement normal : les données circulent dans une direction principale vers tous les actionneurs.
Scénario de défaut : si un câble est coupé entre l'actionneur A et l'actionneur B, le contrôleur maître détecte instantanément la rupture.
Reroutage automatique : le contrôleur active le port secondaire, envoyant des données depuis « l'autre côté » de l'anneau. Tous les actionneurs restent en ligne et contrôlables, permettant aux équipes de maintenance de réparer le câble sans arrêter l'usine.
Guide de sélection par capacité
Pour accueillir des installations de différentes tailles, le système est modulaire. Bien que la technologie de base reste la même, les clients peuvent sélectionner des configurations en fonction du nombre de canaux requis :
Configuration à 2 canaux : idéal pour les boucles à petite échelle (prend en charge jusqu'à 62 vannes).
Configuration à 4 canaux : la norme pour la plupart des usines de traitement (prend en charge jusqu'à 125 vannes).
Configuration à 6 canaux : contrôle haute densité (prend en charge jusqu'à 186 vannes).
Configuration à 8 canaux : capacité maximale pour les grands réseaux électriques (prend en charge jusqu'à 248 vannes).
Applications typiques
Fort de plus de 32 ans d’excellence industrielle et de certifications mondiales (CE, ATEX, ISO), ce Bus Master Controller est reconnu dans des secteurs à forts enjeux :
Thermique et Nucléaire : Contrôle précis des registres et des boucles de refroidissement.
Transmission de pétrole et de gaz : Surveillance longue distance des vannes de pipeline.
Traitement de l'eau : Gestion centralisée des vannes distribuées.
Traitement chimique : contrôle sûr et redondant dans les zones dangereuses
FAQ
Q : Ce contrôleur peut-il fonctionner avec des actionneurs non Hengchun ?
R : Oui, tant que les actionneurs prennent en charge le protocole standard Modbus RTU et la couche physique RS485, ils peuvent être intégrés à notre réseau en anneau. Cependant, le couplage avec les actionneurs électriques intelligents Hengchun garantit des performances optimales et une mise en service plus facile.
Q : Quel type de câble est recommandé
R : Nous recommandons des câbles blindés à paires torsadées de haute qualité pour maximiser l'immunité aux interférences et atteindre une distance de communication totale de 1 200 m.
Q : Le système est-il compatible avec les normes de l'Industrie 4.0 ?
R : Absolument. En numérisant les données des vannes et en permettant des diagnostics à distance, ce contrôleur est un élément clé de la modernisation des installations pour l'Internet industriel des objets (IIoT).
