Le paysage industriel connaît une évolution massive vers l’électrification. Les fabricants remplacent rapidement les systèmes pneumatiques et hydrauliques traditionnels par des systèmes d'actionnement électriques modernes. Cette transition offre une précision supérieure, un retour de données en temps réel et des coûts énergétiques considérablement réduits. Cependant, s’y retrouver sur le marché est difficile. Le terme « actionneur électrique » englobe une vaste gamme de matériel, depuis les microdispositifs des outils médicaux jusqu'aux élévateurs de plusieurs tonnes dans la construction lourde. Cette diversité crée un processus de sélection déroutant pour les ingénieurs et les responsables des achats.
Vous ne pouvez pas simplement choisir un numéro de pièce dans un catalogue sans comprendre les mécanismes sous-jacents. Le « meilleur » actionneur dépend entièrement de votre profil de mouvement spécifique, de vos contraintes d'espace et des conditions environnementales. Ce guide décompose les distinctions critiques entre les types d'actionneurs en fonction de la conception mécanique et de l'adéquation à l'application. En comprenant ces différences fondamentales, vous pouvez prendre des décisions techniques éclairées qui optimisent les performances et réduisent le coût total de possession.
Le mouvement d'abord : la sélection commence par l'exigence fondamentale : linéaire (pousser/tirer) ou rotatif (couple/angle).
La mécanique d'entraînement est importante : le choix entre les vis mères, les vis à billes et les courroies dicte la précision, la vitesse et le cycle de service.
Facteur de forme par rapport à l'espace : les conceptions en ligne, à angle droit et sur chenilles résolvent différentes contraintes géométriques au sein des machines.
Réalité du TCO : Bien que les coûts initiaux soient plus élevés que ceux des vérins pneumatiques, les actionneurs électriques offrent des coûts d'exploitation inférieurs (énergie/maintenance) et un contrôle supérieur.
Pour sélectionner le bon composant, vous devez comprendre ce qui se passe à l’intérieur du boîtier. Le principe de fonctionnement de l'actionneur électrique repose sur la conversion de l'énergie électrique en couple mécanique, qui est ensuite traduit en mouvement linéaire ou rotatif.
Si vous regardez un schéma d'actionneur électrique standard , vous trouverez généralement quatre sous-systèmes distincts fonctionnant à l'unisson :
Moteur : C'est la source d'alimentation. Il s'agit généralement d'un moteur à courant continu avec ou sans balais, bien que les moteurs pas à pas et les servomoteurs soient utilisés pour les applications de haute précision.
Engrenage : la puissance du moteur à grande vitesse doit être réduite pour augmenter le couple. Les fabricants utilisent des engrenages droits, des engrenages planétaires ou des entraînements à vis sans fin pour obtenir le rapport vitesse/couple correct.
Mécanisme d'entraînement : ce composant convertit le mouvement rotatif en mouvement linéaire. Les types courants incluent une vis mère (broche) et un écrou d'entraînement, ou un système à crémaillère et pignon.
Retour d'information : des capteurs tels que des dispositifs à effet Hall, des potentiomètres ou des encodeurs optiques suivent la position. Ils indiquent au système exactement où se trouve l'actionneur à un moment donné.
L'actionneur lui-même est le muscle. Il pousse, tire ou tourne en fonction de l’énergie qu’il reçoit. Le contrôleur agit comme le cerveau. Il envoie des signaux au moteur pour étendre ou rétracter la tige. Dans les systèmes sophistiqués, le contrôleur surveille la consommation de courant et le retour de position pour éviter les dommages et garantir une répétabilité précise.
Lorsque les ingénieurs demandent Quels sont les différents types d'actionneurs électriques ?, ils recherchent généralement une classification basée sur la structure mécanique. La conception physique détermine la manière dont l'unité s'intègre dans votre machine.
Il s'agit du facteur de forme le plus reconnaissable. Une vis interne tourne, forçant un écrou d'entraînement à déplacer un tube extensible (la tige) dans et hors du boîtier principal.
Meilleure utilisation : pousser, tirer, soulever ou appuyer dans des environnements ouverts.
Avantages : Ces unités sont faciles à sceller. Les indices IP élevés (IP66/IP67) protègent les composants internes de la poussière et de l'eau, ce qui les rend idéaux pour une utilisation en extérieur ou avec lavage.
Inconvénient : La longueur totale s’allonge considérablement pendant le fonctionnement. De plus, la tige étendue est susceptible de se plier (bouclage) si elle est soumise à des charges latérales.
Au lieu d'une tige extensible, un chariot glisse le long d'un rail ou d'une piste fixe sur le corps de l'actionneur. La longueur totale de l'unité reste constante pendant le fonctionnement.
Meilleure utilisation : applications nécessitant un encombrement fixe, telles que les scanners médicaux ou les meubles réglables où l'espace est restreint.
Avantages : Il élimine le besoin d’espace de dégagement supplémentaire pour l’extension de la tige. La conception du rail gère bien mieux les charges latérales et les charges de moment que les versions à tige.
Inconvénient : il est difficile d’assurer l’étanchéité du rail de glissement face aux environnements difficiles. Ces unités ont généralement des indices IP inférieurs à ceux de leurs homologues à tige.
Les colonnes de levage utilisent des tubes télescopiques à plusieurs étages pour assurer un mouvement vertical. Ils fonctionnent comme un actionneur à tige mais sont construits pour être structurellement autoportants.
Meilleure utilisation : bureaux réglables en hauteur, lits médicaux et postes de travail industriels ergonomiques.
Avantage unique : Ils offrent une grande stabilité et une longue portée verticale tout en conservant une très faible hauteur rétractée.
L'orientation du moteur par rapport à la vis d'entraînement modifie la forme de l'actionneur. Cette différence géométrique permet de résoudre des problèmes spécifiques d’emballage.
Le moteur, la boîte de vitesses et la vis mère sont alignés en ligne droite. Cela crée une apparence profilée en forme de tube.
Compromis : Cette disposition offre le profil le plus fin, ce qui est excellent pour l'esthétique ou pour l'installation à l'intérieur des tubes. Cependant, il en résulte la longueur rétractée la plus longue car le moteur se trouve derrière la vis.
Le moteur se trouve à côté de la vis d’entraînement, parallèlement au corps principal. Des engrenages ou une courroie de distribution relient l'arbre du moteur à la vis.
Compromis : Cette conception réduit considérablement la longueur totale de l’unité. Il permet également aux fabricants d'échanger facilement les rapports de démultiplication pour personnaliser les capacités de vitesse et de force sans changer le boîtier.
Le moteur est monté perpendiculairement à la vis d'entraînement, généralement à l'aide d'un engrenage à vis sans fin.
Compromis : ce sont des utilisateurs efficaces de l’espace de coin. Le mécanisme à vis sans fin offre un fonctionnement très silencieux et des capacités d'auto-verrouillage inhérentes, ce qui signifie que la charge ne fera généralement pas reculer le moteur en cas de coupure de courant.
Le mécanisme interne qui convertit la rotation en mouvement linéaire définit les caractéristiques de performance. Il s’agit d’un détail technique crucial souvent négligé lors de la sélection initiale.
| Technologie d'entraînement | Caractéristiques | du type à friction | Applications idéales |
|---|---|---|---|
| Vis mère (Acme) | Friction de glissement | Silencieux, économique et souvent autobloquant. | Cycles de service faibles à moyens ; ajustements intermittents. |
| Vis à billes | Friction de roulement | Haute efficacité, cycle de service élevé, cher. | Automatisation industrielle continue ; de lourdes charges. |
| Entraînement par courroie | Système de poulie | Très grande vitesse, course longue, force moindre. | Robots de sélection et de placement ; lignes de transport rapide. |
Ceux-ci reposent sur le frottement de glissement entre l’écrou et le filetage des vis. Ils sont silencieux et généralement autobloquants, ce qui signifie qu’ils conservent leur position sans électricité. Ils sont idéaux pour les applications avec des cycles de service faibles à moyens où le coût est un facteur.
Les vis à billes utilisent des roulements à recirculation de billes pour réduire la friction. Ils offrent un rendement élevé et peuvent fonctionner en continu sans surchauffe. Cependant, ils sont plus chers et ne sont pas autobloquants ; vous devez utiliser un frein pour maintenir la charge en place.
Au lieu d'une vis, un entraînement par courroie déplace le chariot. Ces systèmes offrent un mouvement linéaire rapide et des capacités de course longue, ce qui les rend parfaits pour les tâches d'automatisation telles que les lignes d'emballage ou la manutention des matériaux.
Bien que le mouvement linéaire soit courant, de nombreux processus industriels nécessitent une rotation. Les types d'actionneurs dans le secteur du contrôle de processus sont spécifiquement conçus pour faire fonctionner les vannes.
Ces unités font tourner un arbre d’exactement 90 degrés. Ils sont principalement utilisés pour contrôler les vannes à bille et les vannes papillon. La condition essentielle ici est un couple élevé au début et à la fin de la course pour asseoir et déloger le mécanisme de vanne.

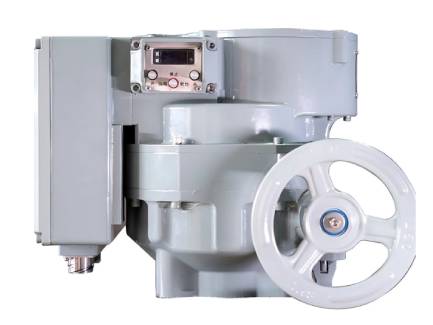

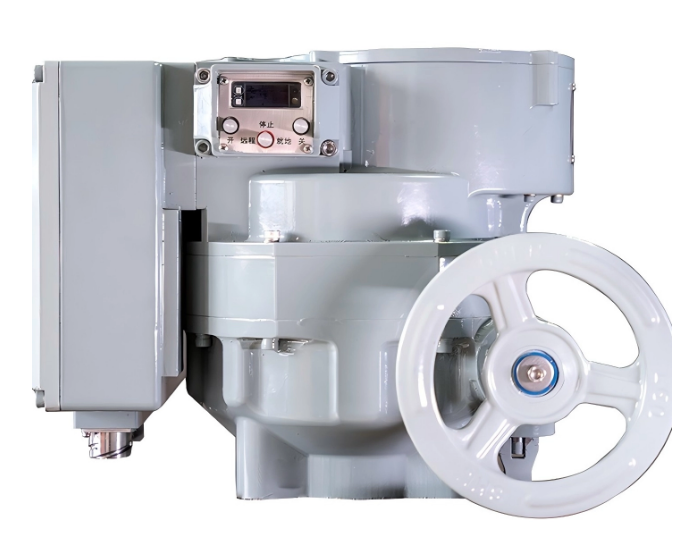

Certaines vannes, comme les vannes à vanne ou les vannes à soupape, nécessitent plusieurs rotations complètes pour s'ouvrir ou se fermer. Les actionneurs multitours assurent une rotation continue avec une limitation précise du couple pour éviter d'endommager la tige de la vanne.
Les actionneurs de coupure fonctionnent simplement : complètement ouverts ou complètement fermés. Ils sont utilisés pour le contrôle marche/arrêt. Les actionneurs de régulation acceptent les signaux analogiques (comme 4-20 mA) pour moduler le débit avec précision, en positionnant la vanne à n'importe quel angle entre 0 et 90 degrés.
La sélection du bon matériel nécessite une approche systématique. Les ingénieurs suivent généralement un chemin logique spécifique. Voici Comment choisir un actionneur électrique ? sans dépenser trop ni sous-spécifier.
Commencez par les bases. Calculez la charge dynamique (le poids que vous déplacez) et la charge statique (le poids que vous tenez). Déterminez la vitesse requise. N'oubliez pas qu'une vitesse élevée nécessite généralement une force par watt inférieure. Catégorisez votre besoin : recherchez-vous une unité micro (~200N), une unité utilitaire (~2000N) ou une bête industrielle (6000N+) ?
Les moteurs électriques génèrent de la chaleur. Vous devez définir le pourcentage de fonctionnement. Si l'unité fonctionne 10 % du temps et se repose 90 %, une vis mère convient. S'il fonctionne à 100 % en continu, vous avez besoin d'un système de vis à billes ou de moteur sans balais pour éviter l'épuisement.
Où vivra-t-il ? Si l'appareil est à l'extérieur, vous avez besoin d'un indice de résistance à l'eau IP66 ou IP67. S’il s’agit d’une usine de transformation alimentaire, vous aurez peut-être besoin d’IP69K pour les lavages à haute pression. Pensez également au montage. Utiliserez-vous un support à chape (pivot), un tourillon ou une bride rigide ?
Tous les fournisseurs ne sont pas égaux. Lorsque vous examinez un fabricant d'actionneurs électriques , recherchez les capacités de personnalisation. Peuvent-ils ajuster les longueurs de course ? Proposent-ils des fichiers CAO 3D à votre équipe de conception ? Vérifiez s'ils fournissent des contrôleurs intégrés ou si vous devez acheter des pilotes externes séparément.
Le passage aux actionneurs électriques apporte d’immenses avantages, mais vous devez faire attention aux pièges courants de mise en œuvre.
Les actionneurs à tige standard sont conçus uniquement pour des charges axiales (poussée droite). Les forces radiales ou les charges latérales plieront la tige et détruiront les joints. Si votre application implique un chargement latéral, vous devez utiliser des rails de guidage externes ou passer à un actionneur de chenille.
En cas de coupure de courant, la charge va-t-elle tomber ? Les actionneurs à vis à billes peuvent facilement reculer. Pour éviter les blessures ou les dommages, vous devez vous assurer que le système comprend un frein mécanique ou choisir une conception à vis sans fin intrinsèquement autobloquante.
Le prix initial d’un système électrique est souvent plus élevé que celui d’un vérin pneumatique. Cependant, le TCO est généralement inférieur. Les systèmes pneumatiques souffrent de fuites d'air coûteuses et de coûts de maintenance élevés des compresseurs. Les systèmes électriques consomment de l'énergie uniquement lorsqu'ils se déplacent, ce qui permet des économies à long terme et un environnement de fabrication plus propre.
Le « meilleur » actionneur est strictement défini par la géométrie de votre espace et la physique de votre charge. Que vous ayez besoin de la puissance brute d'un remplacement hydraulique ou de la précision compacte d'un actionneur de chenille, le marché propose une solution. Le succès vient d'une approche « les exigences d'abord ». Définissez vos paramètres Force, Vitesse et Course avant d'ouvrir un catalogue.
Ne devinez pas en matière de contrôle de mouvement. Consultez un ingénieur d’application expérimenté pour valider vos calculs de dimensionnement. Un actionneur électrique bien choisi offrira des années de fonctionnement sans entretien, un contrôle précis et des économies d'énergie significatives.
R : Les quatre grandes catégories sont les suivantes : Quels sont les 4 types d'actionneurs et leurs utilisations ? se concentre sur : l'électrique (automatisation propre et précise), l'hydraulique (levage de charges lourdes, construction), le pneumatique (automatisation d'usine rapide et simple) et la mécanique (engrenages/leviers manuels). Les actionneurs électriques remplacent de plus en plus les autres en raison d'un meilleur contrôle et d'une meilleure efficacité.
R : Quels types d’actionneurs sont les plus couramment utilisés ? cela dépend de l'industrie. Pour les services généraux et la domotique, les actionneurs électriques à tige linéaire sont la norme. Dans les systèmes de contrôle de processus et de tuyauterie, les actionneurs rotatifs quart de tour sont les plus courants pour la gestion des vannes.
R : Un solénoïde est conçu pour un mouvement marche/arrêt court et instantané (comme un loquet). Un actionneur électrique fournit une course contrôlée avec des capacités de vitesse variable et de positionnement intermédiaire. Les actionneurs sont destinés à des profils de mouvement précis, tandis que les solénoïdes sont destinés à la commutation binaire.
R : Oui. Les actionneurs électriques industriels modernes peuvent générer des forces supérieures à 15 000 N (plus de 3 300 lb). Ils remplacent les vérins hydrauliques dans de nombreuses applications lourdes pour éliminer les fuites de fluide, réduire la maintenance et améliorer la précision de positionnement.
