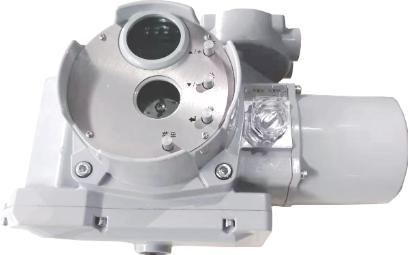

Qu'est-ce qu'un actionneur de vanne électrique ?

Vous en avez assez des vannes manuelles qui nécessitent une attention constante ? Les actionneurs de vannes électriques offrent une solution moderne.

Ces dispositifs automatisent le fonctionnement des vannes, améliorant ainsi l'efficacité dans diverses industries.

Dans cet article, nous explorerons ce qu'est un actionneur de vanne électrique, ses fonctions clés et pourquoi il est préféré aux options traditionnelles. Vous découvrirez les avantages des actionneurs électriques, notamment la précision et la fiabilité, qui les rendent essentiels dans l'automatisation industrielle.

Composants de base des actionneurs de vannes électriques

Comprendre les composants essentiels d'un actionneur de vanne électrique est essentiel pour comprendre comment ces dispositifs fonctionnent efficacement. Chaque pièce joue un rôle crucial pour assurer un contrôle précis des vannes dans diverses applications. Décomposons ces composants.

Moteur électrique

Le moteur électrique est le cœur de l’actionneur électrique de vanne. Il convertit l'énergie électrique en mouvement mécanique, entraînant le mouvement de l'actionneur.

● Rôle et importance : Le moteur est chargé de générer le couple nécessaire au fonctionnement de la vanne. Il garantit des temps de réponse rapides, permettant des ajustements en temps réel du contrôle des fluides.

● Types de moteurs : les moteurs couramment utilisés incluent les types AC et DC. Les moteurs à courant alternatif sont souvent privilégiés pour leur durabilité, tandis que les moteurs à courant continu sont appréciés pour leur précision et leur contrôle.

Boîte de vitesse

Une boîte de vitesses est cruciale pour améliorer les performances de l'actionneur de vanne électrique.

● Amélioration du couple : La boîte de vitesses augmente le couple de sortie du moteur, lui permettant de gérer des vannes plus grandes qui nécessitent plus de force pour fonctionner. Ceci est particulièrement important dans les applications lourdes.

● Réduction de la vitesse : en réduisant la vitesse de sortie du moteur, la boîte de vitesses permet un fonctionnement plus fluide et un meilleur contrôle du positionnement des vannes. Cela garantit que même de légers ajustements peuvent être effectués avec précision.

Unité de contrôle

L'unité de commande agit comme le cerveau de l'actionneur de vanne électrique.

● Fonction de traitement du signal : il reçoit les signaux d'entrée des systèmes de contrôle, tels que les automates, et traite ces signaux pour diriger les actions du moteur. Cela garantit que la vanne s'ouvre, se ferme ou s'ajuste selon les besoins en fonction des exigences du système.

● Intégration avec les protocoles de communication : de nombreuses unités de contrôle prennent en charge divers protocoles de communication, tels que Modbus et Profibus, permettant une intégration transparente dans les systèmes d'automatisation existants.

Capteurs de rétroaction

Les capteurs de rétroaction sont essentiels pour garantir un fonctionnement précis des actionneurs de vannes électriques.

● Fins de course : ces capteurs détectent la position de la vanne, confirmant si elle est complètement ouverte ou fermée. Ils empêchent les courses excessives qui pourraient endommager l'actionneur ou la vanne elle-même.

● Capteurs de position : ils fournissent un retour continu sur la position de la vanne, permettant des ajustements précis. Ceci est particulièrement important dans les applications où le maintien de débits spécifiques est essentiel.

En combinant ces composants, les actionneurs de vannes électriques offrent une solution fiable et efficace pour le contrôle des fluides dans diverses industries. Des entreprises comme Yangzhou Hengchun Electronics ont développé des actionneurs de vannes électriques avancés qui intègrent ces fonctionnalités essentielles, garantissant ainsi des performances et une durabilité élevées dans des environnements exigeants.

Types d'actionneurs de vannes électriques

Les actionneurs de vannes électriques sont disponibles en plusieurs types, chacun étant conçu pour des applications et des types de vannes spécifiques. Comprendre ces types peut vous aider à choisir l'actionneur adapté à vos besoins.

Actionneurs électriques quart de tour

Les actionneurs électriques quart de tour sont largement utilisés pour les vannes qui nécessitent une rotation de 90 degrés pour s'ouvrir ou se fermer.

● Applications et types de vannes typiques : Ces actionneurs sont idéaux pour les vannes à bille et les vannes papillon. Ils offrent un fonctionnement rapide et efficace, ce qui les rend parfaits pour les applications où la vitesse est essentielle.

● Exemples de marques : des fabricants leaders comme Auma et Rotork proposent des actionneurs quart de tour robustes. Leurs produits sont connus pour leur fiabilité et leurs performances dans divers contextes industriels.

Actionneurs électriques multitours

Les actionneurs électriques multitours sont conçus pour les vannes nécessitant plusieurs rotations pour fonctionner pleinement.

● Utilisations pour les vannes à vanne et à soupape : Ces actionneurs sont couramment utilisés avec les vannes à vanne et à soupape, qui nécessitent un contrôle précis des débits. Leur capacité à supporter de lourdes charges les rend adaptés aux applications à haute pression.

● Exemples de marques : Emerson et Flowserve sont des acteurs notables dans ce domaine. Leurs actionneurs multitours sont conçus pour offrir des performances constantes dans des environnements exigeants.

Actionneurs électriques linéaires

Les actionneurs électriques linéaires convertissent le mouvement de rotation en mouvement linéaire, ce qui les rend adaptés à des types de vannes spécifiques.

● Applications dans les vannes à membrane et à manchon : Ces actionneurs sont souvent utilisés dans les vannes à membrane et à manchon, offrant un contrôle précis des débits dans divers processus. Ils excellent dans les applications nécessitant des réglages précis, comme dans les industries pharmaceutique et agroalimentaire.

● Exemples de marques : des sociétés comme Parker et SMC proposent des actionneurs linéaires connus pour leur fiabilité et leur efficacité, garantissant un fonctionnement fluide dans les applications critiques.

En sélectionnant le bon type d'actionneur de vanne électrique, vous pouvez optimiser les performances et l'efficacité de votre système. Chaque type d'actionneur répond à des fonctions et à des secteurs spécifiques, garantissant que vous disposez du bon outil pour chaque tâche. Que vous ayez besoin d'un fonctionnement rapide, d'un contrôle précis ou de performances robustes, il existe un actionneur de vanne électrique conçu pour répondre à vos exigences.

Principales caractéristiques et avantages

Les actionneurs de vannes électriques offrent une gamme de fonctionnalités et d'avantages qui les rendent essentiels dans diverses applications industrielles. Leur conception met l’accent sur l’efficacité, la précision et la sécurité. Explorons ces aspects clés.

Contrôle de précision

L’une des caractéristiques les plus remarquables des actionneurs de vannes électriques est leur contrôle de précision.

● Positionnement précis : ces actionneurs assurent un positionnement précis des vannes, permettant des ajustements précis des débits. Ceci est crucial dans les processus où même de légères variations peuvent avoir un impact sur la qualité du produit ou sur l’efficacité opérationnelle.

● Mécanismes de rétroaction : de nombreux actionneurs de vannes électriques intègrent des capteurs de rétroaction. Ces capteurs surveillent en permanence la position de la vanne, garantissant qu'elle fonctionne selon les paramètres souhaités.

Mécanismes de sécurité

La sécurité est une priorité absolue dans les environnements industriels, et les actionneurs de vannes électriques sont équipés de plusieurs fonctionnalités de sécurité.

● Présentation des fonctionnalités de sécurité : de nombreux modèles incluent des batteries de secours qui maintiennent le fonctionnement en cas de panne de courant. Cela garantit que les processus critiques continuent de se dérouler sans problème.

● Rappels par ressort : Certains actionneurs sont équipés de mécanismes de rappel par ressort. Ceux-ci ramènent automatiquement la vanne dans une position sûre en cas de coupure de courant, évitant ainsi les dangers potentiels.

Efficacité énergétique

L'efficacité énergétique est un autre avantage important des actionneurs de vannes électriques.

● Consommation d'énergie : comparés aux actionneurs pneumatiques ou hydrauliques, les actionneurs électriques consomment généralement moins d'énergie. Ils éliminent le besoin d’air comprimé ou de fluides hydrauliques, réduisant ainsi les coûts opérationnels globaux.

● Durabilité : une consommation d'énergie réduite réduit non seulement les coûts, mais minimise également l'impact environnemental, conformément aux objectifs modernes de durabilité.

Faibles exigences de maintenance

Les actionneurs de vannes électriques sont conçus pour durer et être fiables, ce qui se traduit par des besoins de maintenance réduits.

● Durabilité : de nombreux actionneurs électriques sont conçus pour résister aux environnements difficiles, garantissant ainsi leur fonctionnement pendant de longues périodes.

● Fonctionnement sans entretien : Certains modèles de haute qualité peuvent fonctionner pendant plus de 30 000 cycles sans nécessiter de maintenance importante. Cela signifie moins de temps d'arrêt et une réduction des coûts associés aux réparations et à l'entretien.

Ces caractéristiques font des actionneurs de vannes électriques un choix privilégié dans de nombreuses industries, du traitement de l'eau au traitement chimique. Leur combinaison de précision, de sécurité, d’efficacité énergétique et de faibles exigences de maintenance garantit qu’ils répondent efficacement aux exigences des systèmes d’automatisation modernes.

Applications des actionneurs de vannes électriques

Les actionneurs de vannes électriques font partie intégrante de diverses industries, offrant un contrôle fiable du débit et de la pression des fluides. Leur polyvalence les rend adaptés à de nombreuses applications, améliorant ainsi l’efficacité et la sécurité dans tous les secteurs.

Industries utilisant des actionneurs de vannes électriques

Les actionneurs de vannes électriques sont utilisés dans plusieurs secteurs clés :

● Pétrole et Gaz : Dans ce secteur, des actionneurs électriques gèrent le flux de pétrole brut et de gaz naturel. Ils permettent un contrôle précis dans les pipelines et les raffineries, garantissant des taux de production optimaux tout en maintenant les normes de sécurité.

● Traitement de l'eau : les installations de traitement de l'eau utilisent des actionneurs électriques pour réguler le débit d'eau à travers les systèmes de filtration et de dosage de produits chimiques. Leur précision contribue à maintenir la qualité de l’eau et le respect des réglementations environnementales.

● Traitement chimique : L'industrie chimique s'appuie sur des actionneurs de vannes électriques pour contrôler le flux de divers produits chimiques pendant la production. Ils garantissent une manipulation et un mélange sûrs des substances, ce qui est essentiel pour prévenir les réactions dangereuses.

● Systèmes CVC : Dans les systèmes de chauffage, de ventilation et de climatisation, les actionneurs électriques ajustent les registres et les vannes. Cela permet un contrôle efficace de la température et une distribution de l’air, améliorant ainsi l’efficacité énergétique des bâtiments.

Cas d'utilisation spécifiques

Les applications des actionneurs de vannes électriques s'étendent à divers scénarios du monde réel, démontrant leur importance dans l'efficacité opérationnelle.

● Usines pétrochimiques : ici, des actionneurs de vannes électriques contrôlent le flux de matières premières et de produits finis. Leur capacité à fournir un contrôle précis permet d’optimiser les processus de production, de réduire les déchets et d’améliorer le rendement.

● Installations de production d'électricité : dans les centrales électriques, ces actionneurs gèrent le débit de vapeur et d'eau dans les turbines et les systèmes de refroidissement. Cela garantit une production d’énergie efficace tout en maintenant les protocoles de sécurité.

● Industrie agroalimentaire : des actionneurs de vannes électriques sont utilisés dans les lignes de transformation pour contrôler les ingrédients et maintenir les normes d'hygiène. Leur fiabilité est cruciale pour répondre aux réglementations sanitaires.

Ces diverses applications mettent en évidence la manière dont les actionneurs de vannes électriques améliorent l’efficacité opérationnelle et la sécurité dans diverses industries. Leur capacité à fournir un contrôle précis de la dynamique des fluides est inestimable, ce qui en fait un choix privilégié pour de nombreuses applications. Avec les progrès technologiques, le rôle des actionneurs de vannes électriques continuera de croître, s'adaptant aux besoins changeants des différents secteurs.

Sélection du bon actionneur de vanne électrique

Choisir le bon actionneur de vanne électrique est crucial pour garantir des performances optimales dans vos applications. Plusieurs facteurs peuvent influencer votre décision, et être conscient des erreurs courantes peut vous faire économiser du temps et des ressources.

Facteurs à considérer

Lors de la sélection d'un actionneur de vanne électrique, tenez compte des facteurs clés suivants :

● Exigences de couple et de poussée de fonctionnement : déterminez le couple et la poussée requis pour votre type de vanne spécifique. Cela garantit que l'actionneur peut gérer la charge et fonctionner efficacement.

● Conditions environnementales et certifications : évaluer l'environnement d'exploitation. Si l'actionneur est exposé à des conditions difficiles, recherchez des certifications telles que ISO9001, CE ou ATEX. Ces certifications indiquent que l'actionneur répond aux normes de sécurité et de qualité.

● Spécifications de tension et de puissance : vérifiez les exigences de tension et de puissance de l'actionneur. Assurez la compatibilité avec vos systèmes électriques existants pour éviter les problèmes opérationnels. Différentes applications peuvent nécessiter des spécifications de puissance différentes, il est donc essentiel de les faire correspondre avec précision.

Erreurs courantes à éviter

Lors de la sélection d’un actionneur de vanne électrique, évitez ces pièges courants :

● Négliger la compatibilité avec les systèmes existants : l'une des plus grandes erreurs est de ne pas garantir que l'actionneur est compatible avec vos systèmes actuels. Cela peut entraîner des problèmes d’installation et des inefficacités opérationnelles. Vérifiez toujours les spécifications avant de faire un achat.

● Ignorer les besoins de maintenance : les exigences de maintenance peuvent varier considérablement entre les différents actionneurs. Certains peuvent nécessiter un entretien régulier, tandis que d’autres sont conçus pour un fonctionnement nécessitant peu d’entretien. Comprendre ces besoins dès le départ peut éviter des temps d'arrêt et des coûts inattendus.

Considérations supplémentaires

● Taille et poids : assurez-vous que l'actionneur s'adapte aux contraintes physiques de votre installation. Une conception compacte peut être nécessaire pour les espaces restreints.

● Options de contrôle : déterminez si vous avez besoin de capacités de commande manuelle ou de fonctionnalités de contrôle spécifiques telles que le retour de position ou les protocoles de communication.

En prenant en compte ces facteurs et en évitant les erreurs courantes, vous pouvez sélectionner un actionneur de vanne électrique qui répond efficacement à vos besoins opérationnels. Cette approche réfléchie améliorera la fiabilité et l’efficacité de vos systèmes, garantissant ainsi des opérations fluides dans diverses applications.

Conclusion

Les actionneurs électriques de vannes sont des dispositifs essentiels pour contrôler le débit de fluide. Ils offrent précision, sécurité et efficacité énergétique.

Ces actionneurs sont utilisés dans diverses industries, notamment le pétrole et le gaz, le traitement de l'eau et les systèmes CVC.

À l’avenir, les tendances technologiques entraîneront des progrès en matière de contrôle intelligent et d’intégration de l’IoT. Cela améliorera encore leur fonctionnalité et leur efficacité.

FAQ

Q : Quelle est la durée de vie d’un actionneur de vanne électrique ?

R : Les actionneurs de vannes électriques peuvent fonctionner pendant plus de 30 000 cycles avec un minimum d’entretien, garantissant ainsi leur longévité.

Q : Quel est le coût des actionneurs de vannes électriques par rapport aux autres types ?

R : Bien que les coûts initiaux puissent être plus élevés, les actionneurs de vannes électriques offrent des coûts d'énergie et de maintenance inférieurs au fil du temps.

Q : Les actionneurs de vannes électriques peuvent-ils être utilisés dans des environnements dangereux ?

R : Oui, de nombreux actionneurs électriques sont conçus pour des environnements dangereux et sont dotés de certifications comme ATEX.

Q : Quelles certifications dois-je rechercher ?

R : Recherchez des certifications telles que ISO9001, CE et ATEX pour garantir les normes de sécurité et de qualité.
