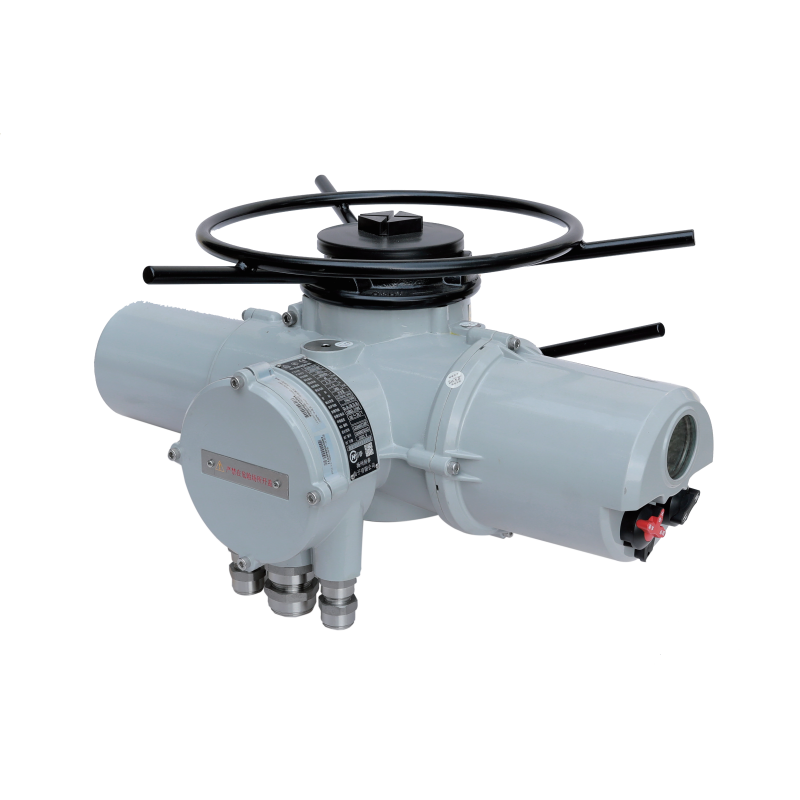

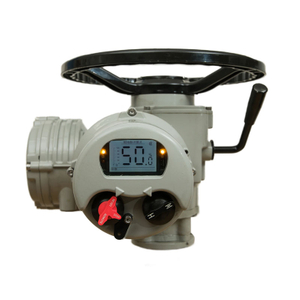

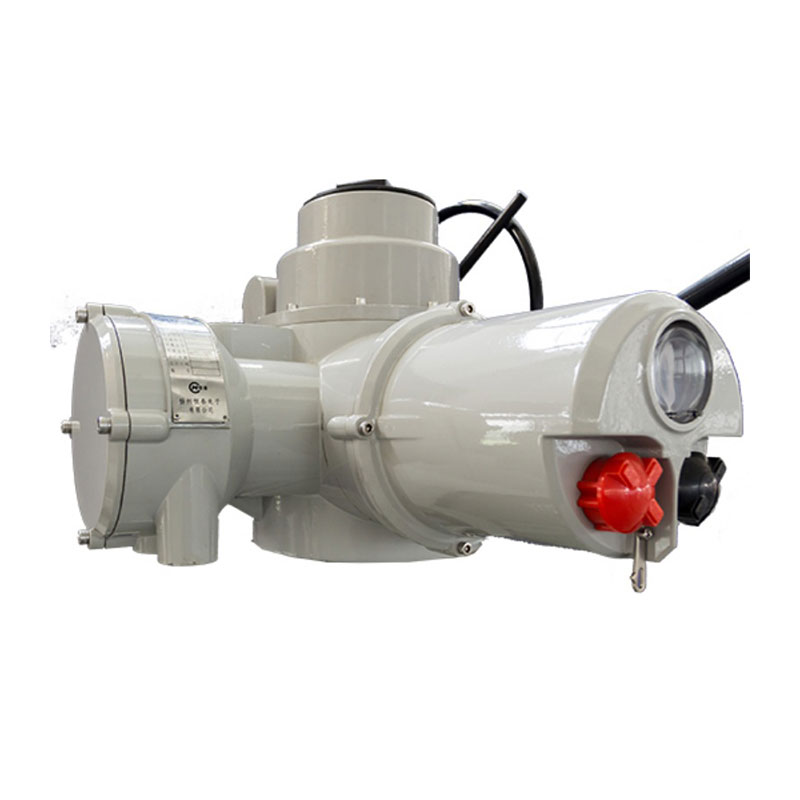

Série CKD
L' actionneur électrique multitours intelligent de la série CKD est un dispositif de commande de terminal intelligent intégré conçu exclusivement pour les vannes multitours telles que les vannes à vanne et les vannes à soupape. Conçu avec des technologies avancées SoC (System-on-Chip), de détection numérique et de bus de terrain, cet actionneur offre un contrôle précis et fiable des vannes dans les environnements industriels. Avec une plage de couple de 40 à 3 000 N·m et une vitesse de sortie de 8 à 144 tr/min, il répond aux exigences des canalisations DN10 à DN600, tandis que son indice de protection IP68 garantit des performances sans compromis dans des conditions difficiles. Compatible avec les protocoles Modbus, PROFIBUS et HART, il permet une intégration transparente avec les systèmes d'automatisation PLC/DCS, prenant en charge le contrôle local et à distance pour une flexibilité opérationnelle améliorée.
Équipé d'un codeur absolu multitours de 18 bits, atteignant une résolution de positionnement de ±0,88° et une erreur de positionnement répétée de ≤0,5 % pour un contrôle précis de l'ouverture de la vanne.
La logique de contrôle en boucle fermée garantit une réponse ≤0,3 seconde aux signaux analogiques 4-20 mA ou aux commandes de bus, s'adaptant rapidement aux ajustements dynamiques des conditions de travail.
La télécommande infrarouge et le bouton de commande magnétique permettent le réglage des paramètres, l'interrogation des défauts et l'étalonnage sans ouvrir le couvercle, protégeant ainsi la surface d'étanchéité.
Grand écran LCD/LED avec prise en charge multilingue indiquant en temps réel la position de la vanne (0-100 %), la valeur de couple et les informations sur les défauts, accessibles aux opérateurs non professionnels.
L'indice de protection IP68 (structure à double joint + bague d'étanchéité en caoutchouc fluoré) garantit des performances d'étanchéité à l'eau et à la poussière, même avec le cache-bornes ouvert.
Le boîtier en alliage d'aluminium moulé sous pression à haute résistance avec phosphatation par décapage et pulvérisation électrostatique résiste à plus de 500 heures de corrosion par brouillard salin, adapté aux environnements côtiers et chimiques.
La correction automatique de l'ordre des phases empêche les erreurs de fonctionnement inverse ; la protection contre la perte de phase déclenche une alarme et un arrêt instantanés.
La protection bidirectionnelle contre les surcouples (réglable de 40 % à 120 %) et la protection contre la surchauffe du moteur (coupure à 130 ℃) évitent les dommages à l'équipement.
Les options montées sur base et sur bride avec arbre de sortie cannelé permettent une adaptabilité de 98 % avec différentes marques de vannes.
Prend en charge les modes de contrôle marche-arrêt/régulation, se connectant de manière transparente aux systèmes d'automatisation industrielle.
Paramètres | Description |
Type d'alimentation | AC 220 V (50/60 Hertz) / AC 380 V (50/60 Hertz) en option |
Plage de couple | Couple d'installation directe : 40~3 000 N·m ; avec boîte de vitesses, couple maximal jusqu'à 50 000 N·m ; lors de la commande, le modèle spécifique est sélectionné par le fabricant en fonction des exigences de couple et de vitesse. |
Type de contrôle | En option : câblage dur, signal analogique, bus de terrain (MODBUS, FF, HART, PROFIBUS-DP) |
matériau de revêtement | alliage d'aluminium moulé |
niveaux de protection | La norme est IP68 ; d'autres peuvent être personnalisés. |
température ambiante | ※Standard : -30℃ ~ +70℃ |
protection externe contre la corrosion | ※Revêtement standard : décapage et phosphatation + pulvérisation de poudre électrostatique de surface ; |
protection à double joint | La section de commande est isolée de la boîte de jonction pour protéger les composants électroniques. |
Indice antidéflagrant : | Ex d IIB T4 Gb, Ex db IIC T4 Gb, Ex tb ⅢC T130℃ Db |
Technologie du moteur | Moteur à cage d'écureuil AC totalement fermé, non refroidi par air ; Classe d'isolation F (classe H personnalisable) ; |
service moteur | ※Moteur avec service S4 (adapté aux conditions de démarrage périodiques) ; |
entraînement par engrenages | Autobloquant à toutes les vitesses |
Volant | Ne tourne pas pendant le fonctionnement électrique ; équipé d'un embrayage automatique; le couple est conforme à la norme GB/T 28270. |
bride de sortie | ISO 5210/GB 12222 ; bride spéciale en option |
huile de graissage | Efficacité à vie ; aucun entretien périodique requis |
Type de fourniture | Triphasé/monophasé en option ; la tension maximale pour l'alimentation triphasée est de 690 V ; 50/60Hz |
entrée de câble | Norme : 1 × M48 × 2 + 2 × M33 × 2 ; Type antidéflagrant : 1×NPT1,5' + 2×NPT1' (peut être augmenté) ; Personnalisable ; Bornier tournesol |
Paramètre | Communication infrarouge/pression (Bluetooth en option) ; Paramètres stockés dans une mémoire non volatile (avec protection par mot de passe) ; Configurable via un afficheur/programmateur à distance |
Bouton sur site | Réglage sans outil ; Sélection du mode local/à distance/arrêt ; Fonctionnable électriquement en mode local |
EC instruit | Conforme à la directive 2004/08/CE (directive sur la compatibilité électromagnétique) et à la directive 2006/95/CE (directive basse tension) ; des normes harmonisées telles que EN 61000 sont applicables. |
Fiche technique de performance pour les actionneurs électriques de la série CKD (380 V CA/50 Hz) : convient au type tout ou rien ou au type modulant (non fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | Bride (ISO5210) | ||
Couple nominal | vitesse (tr/min) | |||||
CKD4 | 40 | 24 | 0.1 | 1.1 | F10 | |
CKD10 | 100 | 24 | 0.25 | 2.5 | ||
80 | 36 | 0.3 | 2.6 | |||
60 | 48 | 0.4 | 2.7 | |||
CKD16 | 160 | 24 | 0.4 | 2.6 | ||
120 | 36 | 0.45 | 3 | |||
100 | 48 | 0.5 | 3.5 | |||
70 | 72 | 0.65 | 4.2 | |||
50 | 96 | 0.8 | 4.8 | |||
CKD25 | 250 | 24 | 0.63 | 2.8 | F14 | |
230 | 36 | 0.83 | 3.3 | |||
200 | 48 | 1 | 3.6 | |||
180 | 72 | 1.36 | 4.1 | |||
160 | 96 | 1.6 | 4.5 | |||
CKD40 | 400 | 24 | 1 | 4.4 | F16 | |
360 | 36 | 1.3 | 5.5 | |||
320 | 48 | 1.5 | 6.8 | |||
280 | 72 | 1.88 | 7.3 | |||
250 | 96 | 2 | 7.6 | |||
CKD60 | 600 | 24 | 1.5 | 5.7 | ||
500 | 36 | 1.88 | 7.0 | |||
450 | 48 | 2.25 | 7.6 | |||
400 | 72 | 2.64 | 8.1 | |||
300 | 96 | 3 | 8.4 | |||
250 | 144 | 3.76 | 9.2 | |||
100 CKD | 1000 | 24 | 2.5 | 11.5 | F25 | |
900 | 36 | 3.4 | 13.5 | |||
850 | 48 | 4 | 14.5 | |||
750 | 72 | 5.3 | 15 | |||
650 | 96 | 6 | 16 | |||
500 | 144 | 7.5 | 17.5 | |||
400 | 192 | 8 | 13.5 | |||
CKD120 | 1200 | 24 | 3 | 12.5 | ||
1100 | 36 | 3.8 | 14 | |||
1000 | 48 | 4.5 | 16 | |||
850 | 72 | 6 | 17 | |||
700 | 96 | 7 | 18 | |||
600 | 144 | 8 | 19 | |||
450 | 192 | 9 | 20 | |||
150 CKD | 1500 | 24 | 3.8 | 15 | ||
1300 | 36 | 4.9 | 21 | |||
1100 | 48 | 5.5 | 22 | |||
900 | 72 | 6.7 | 23 | |||
750 | 96 | 7.5 | 25 | |||
650 | 144 | 9.8 | 28 | |||
550 | 192 | 11.0 | 30 | |||
180 CKD | 1800 | 24 | 4.2 | 18 | ||
1200 | 48 | 6.1 | 23.5 | |||
1000 | 96 | 8.3 | 26 | |||
600 | 192 | 12.0 | 32 | |||
Fiche technique de performance pour les actionneurs électriques de la série CKD (380 V CA/50 Hz) : convient au type modulant (réglage fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | Bride (ISO5210) | ||
Couple nominal | Couple maximum (tr/min) | vitesse (tr/min) | ||||
CKD4 | 20 | 40 | 18 | 0.1 | 1.1 | F10 |
20 | 40 | 24 | 0.1 | 1.1 | ||
CKD10 | 50 | 100 | 18 | 0.18 | 2 | |
50 | 100 | 24 | 0.25 | 2.5 | ||
40 | 80 | 48 | 0.4 | 2.7 | ||
CKD16 | 80 | 160 | 18 | 0.13 | 2.2 | |
80 | 160 | 24 | 0.4 | 2.6 | ||
70 | 140 | 36 | 0.45 | 3 | ||
60 | 120 | 48 | 0.5 | 3.5 | ||
CKD25 | 125 | 250 | 18 | 0.47 | 2.5 | F14 |
125 | 250 | 24 | 0.63 | 2.8 | ||
110 | 220 | 36 | 0.83 | 3.3 | ||
100 | 200 | 48 | 1 | 3.6 | ||
80 | 160 | 72 | 1.36 | 4.1 | ||
CKD40 | 200 | 400 | 18 | 0.75 | 4 | F16 |
200 | 400 | 24 | 1.0 | 4.4 | ||
180 | 360 | 36 | 1.3 | 5.5 | ||
150 | 300 | 48 | 1.5 | 6.8 | ||
100 | 200 | 72 | 1.88 | 7.3 | ||
CKD60 | 300 | 600 | 18 | 1.13 | 5.2 | |
300 | 600 | 24 | 1.5 | 5.7 | ||
260 | 520 | 36 | 1.88 | 7 | ||
230 | 450 | 48 | 2.25 | 7.6 | ||
100 CKD | 150 | 300 | 72 | 2.64 | 8.1 | F25 |
500 | 1000 | 24 | 2.5 | 11.5 | ||
450 | 900 | 36 | 3.4 | 13.5 | ||
400 | 800 | 48 | 4 | 14.5 | ||
350 | 700 | 72 | 4.8 | 15 | ||
Fiche technique de performance pour les actionneurs électriques de la série CKD (220 V CA/50 Hz) : convient au type tout ou rien ou au type modulant (non fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | Bride (ISO5210) | ||
Couple nominal | vitesse (tr/min) | |||||
CKD10 | 60 | 18 | 0.12 | 3.3 | F10 | |
60 | 24 | 0.15 | 3.6 | |||
50 | 48 | 0.25 | 4 | |||
CKD25 | 150 | 18 | 0.6 | 6.5 | ||
150 | 24 | 0.75 | 7 | |||
130 | 36 | 1 | 7.2 | |||
120 | 48 | 1.2 | 7.5 | |||
CKD40 | 250 | 18 | 0.85 | 7.5 | F14 | |
250 | 24 | 1 | 7.8 | |||
200 | 36 | 1.1 | 8 | |||
130 | 48 | 1.3 | 8.5 | |||
100 | 72 | 1.5 | 8.8 | |||
80 | 96 | 1.6 | 9 | |||
CKD60 | 300 | 18 | 1.1 | 8 | F16 | |
300 | 24 | 1.25 | 8.3 | |||
250 | 36 | 1.5 | 8.5 | |||
200 | 48 | 1.7 | 8.7 | |||
130 | 72 | 1.65 | 9.1 | |||
100 | 96 | 2.2 | 9.3 | |||
Fiche technique de performance pour les actionneurs électriques de la série CKD (220 V CA/50 Hz) : convient au type modulant (réglage fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | Bride (ISO5210) | ||
Couple nominal | Couple maximum (Nm) | vitesse (tr/min) | ||||
CKD10 | 40 | 60 | 24 | 0.15 | 3.6 | F10 |
CKD25 | 100 | 150 | 24 | 0.37 | 7 | |
80 | 130 | 48 | 0.65 | 7.5 | ||
CKD60 | 150 | 250 | 24 | 0.62 | 10 | F16 |
130 | 220 | 48 | 1.1 | 12 | ||
70 | 130 | 70 | 0.98 | 12 | ||
Notre actionneur électrique multitours intelligent adhère à des normes strictes de contrôle de qualité, détenant la certification ISO et les certifications internationales faisant autorité, notamment ATEX antidéflagrant (Ex d IIB T4 Gb) et sécurité fonctionnelle SIL. L'ensemble de la machine bénéficie d'une garantie de 18 mois, tandis que les composants principaux (moteur, contrôleur) bénéficient d'une couverture de 24 mois, complétée par des services de maintenance à vie. Tous les composants électroniques clés répondent aux normes militaires, avec une batterie de secours intégrée offrant une durée de vie de 8 ans pour une surveillance ininterrompue de la position des vannes en cas de panne de courant. Chaque unité est soumise à des tests rigoureux, notamment une résistance à la corrosion au brouillard salin de 500 heures et plus de 80 000 heures de vérification de fonctionnement sans problème.
Appliqué dans l'extraction de pétrole brut, les unités de raffinage et les systèmes de transport par pipeline, résistant à des conditions à haute température, haute pression et corrosives.
Contrôle les vannes de l'eau d'alimentation des chaudières, des conduites de vapeur et des systèmes de dénitrification pour les centrales thermiques, nucléaires et hydroélectriques.
Régule les robinets-vannes et les vannes papillon dans les usines de distribution d'eau, les usines de traitement des eaux usées et les réseaux urbains d'approvisionnement en eau et de drainage.
Convient aux fours sidérurgiques, aux lignes de production de laminage et aux fours à ciment, résistant à la poussière et aux vibrations.
Conforme aux normes d'hygiène pour le contrôle des vannes stériles dans les réacteurs et les équipements de traitement, prenant en charge la vérification du nettoyage.
Fournissez les paramètres de la vanne (type, couple requis), les conditions de travail (pression, température) et les exigences de contrôle (type de signal, besoins en retour). Notre équipe technique vous aidera à faire correspondre les modèles en fonction de votre application spécifique.
Nous offrons une garantie de 18 mois pour l'ensemble de la machine et une garantie de 24 mois pour les composants principaux. Des vidéos d'installation gratuites, des conseils à distance et une assistance sur site (pour les achats groupés) sont disponibles. Les services de maintenance à vie garantissent une fiabilité opérationnelle à long terme.
Oui. Il prend en charge la personnalisation pour les conditions de basse température (-50 ℃) et de haute température (+150 ℃). La protection IP68 et le revêtement résistant à la corrosion le rendent adapté aux environnements industriels humides, poussiéreux et corrosifs.
Les modèles standards sont livrés sous 28 à 30 jours ouvrables, tandis que les modèles personnalisés (couple spécial, plage de température ou certifications) nécessitent 30 à 45 jours ouvrables.
Ce produit combine contrôle intelligent, durabilité et sécurité, ce qui en fait l' actionneur électrique industriel préféré des clients mondiaux des secteurs de l'énergie, de la pétrochimie, du traitement de l'eau et d'autres secteurs. Contactez-nous pour des solutions personnalisées adaptées à vos besoins opérationnels.
