Série CKDII

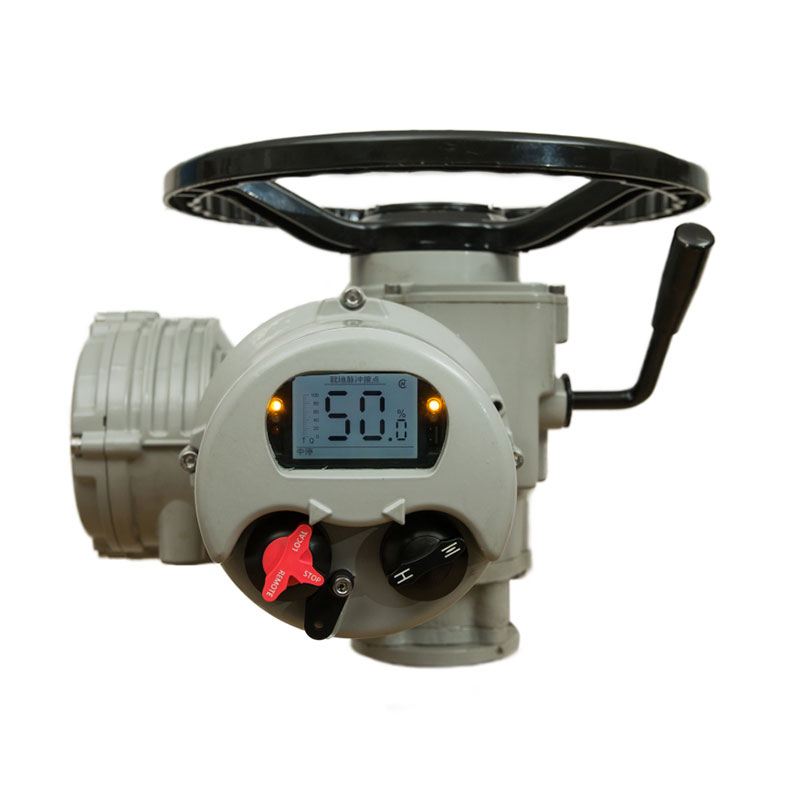

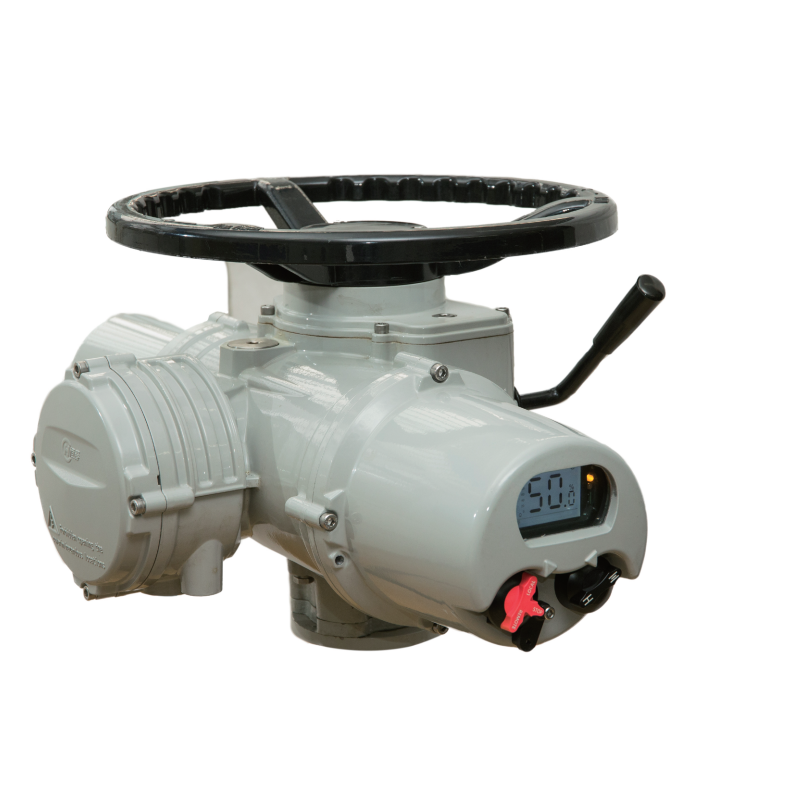

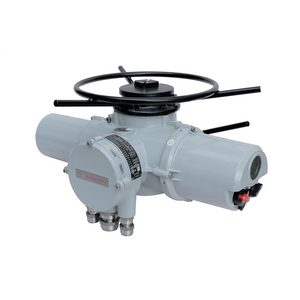

L' actionneur électrique multitours intelligent de la série CKDII est un dispositif de commande de vanne d'automatisation industrielle de pointe développé indépendamment par Yangzhou Hengchun Electronics Co., Ltd., l'un des principaux fabricants chinois d'actionneurs industriels. Conçu avec un système de transmission à vis sans fin de haute précision, , un moteur à cage d'écureuil AC à haut rendement et une unité de commande intelligente intégrée, cet actionneur électrique offre une réponse aux commandes sans délai et un fonctionnement ultra-stable pour les vannes industrielles. Il est spécialement conçu pour les vannes à vanne, les vannes à soupape, les vannes à membrane et les vannes à tiroir, et offre une intégration transparente avec les systèmes de contrôle industriels traditionnels via des modules de communication multi-bus. Avec un indice de protection IP68 et des performances antidéflagrantes jusqu'à Exd II CT6, la série CKDII excelle dans des conditions de travail extrêmes, devenant un composant essentiel pour un fonctionnement industriel sûr et efficace dans les domaines de l'énergie, de la pétrochimie, de la métallurgie et de l'ingénierie maritime.

Equipé d'une fenêtre en verre trempé et d'une technologie innovante d'affichage à double écran (affichage matriciel + segment), il offre une visualisation riche des paramètres opérationnels. Un codeur de position absolu multitours magnétoélectrique avec une course de détection de 10 000 tours assure une détection de position de vanne de haute précision, et un système de gestion de batterie intelligent maintient un affichage continu de la position de la vanne en cas de panne de courant.
L'actionneur fournit 31 fonctions de diagnostic de défauts (surchauffe du moteur, perte de phase, alarme de couple excessif, etc.) et de multiples fonctionnalités de diagnostic de défauts préventif, notamment l'analyse des tendances de température et de couple, permettant la surveillance en temps réel de 10 types d'informations d'état pour un contrôle intelligent des risques.
Il prend entièrement en charge les protocoles de bus courants (Autbus, Profibus-DP, Modbus, FF, Hart) et la communication Bluetooth pour l'interaction des données sans fil et la mise à niveau du programme. La conception de la carte plug-and-play et le support de carte de circuit imprimé anti-vibration simplifient la maintenance sur site, tandis que la structure à double étanchéité améliore les performances d'étanchéité globales et élargit la cavité mécanique pour une installation facile des composants.
Paramètres | Description |
Type d'alimentation | AC 220 V (50/60 Hertz) / AC 380 V (50/60 Hertz) en option |
Plage de couple | Couple d'installation directe : 40~3 000 N·m ; avec boîte de vitesses, couple maximal jusqu'à 50 000 N·m ; lors de la commande, le modèle spécifique est sélectionné par le fabricant en fonction des exigences de couple et de vitesse. |
Type de contrôle | En option : câblage dur, signal analogique, bus de terrain (MODBUS, FF, HART, PROFIBUS-DP) |
matériau de revêtement | alliage d'aluminium moulé |
niveaux de protection | La norme est IP68 ; d'autres peuvent être personnalisés. |
température ambiante | ※Standard : -30℃ ~ +70℃ |
protection externe contre la corrosion | ※Revêtement standard : décapage et phosphatation + pulvérisation de poudre électrostatique de surface ; |
protection à double joint | La section de commande est isolée de la boîte de jonction pour protéger les composants électroniques. |
Indice antidéflagrant : | Ex d IIB T4 Gb, Ex db IIC T4 Gb, Ex tb ⅢC T130℃ Db |
Technologie du moteur | Moteur à cage d'écureuil AC totalement fermé, non refroidi par air ; Classe d'isolation F (classe H personnalisable) ; |
service moteur | ※Moteur avec service S4 (adapté aux conditions de démarrage périodiques) ; |
entraînement par engrenages | Autobloquant à toutes les vitesses |
Volant | Ne tourne pas pendant le fonctionnement électrique ; équipé d'un embrayage automatique; le couple est conforme à la norme GB/T 28270. |
bride de sortie | ISO 5210/GB 12222 ; bride spéciale en option |
huile de graissage | Efficacité à vie ; aucun entretien périodique requis |
Type de fourniture | Triphasé/monophasé en option ; la tension maximale pour l'alimentation triphasée est de 690 V ; 50/60Hz |
entrée de câble | Norme : 1 × M48 × 2 + 2 × M33 × 2 ; Type antidéflagrant : 1×NPT1,5' + 2×NPT1' (peut être augmenté) ; Personnalisable ; Bornier tournesol |
Paramètre | Communication infrarouge/pression (Bluetooth en option) ; Paramètres stockés dans une mémoire non volatile (avec protection par mot de passe) ; Configurable via un afficheur/programmateur à distance |
Bouton sur site | Réglage sans outil ; Sélection du mode local/à distance/arrêt ; Fonctionnable électriquement en mode local |
EC instruit | Conforme à la directive 2004/08/CE (directive sur la compatibilité électromagnétique) et à la directive 2006/95/CE (directive basse tension) ; des normes harmonisées telles que EN 61000 sont applicables. |
Fiche technique de performance pour les actionneurs électriques de la série CKDII (380 V CA/50 Hz) : convient au type tout ou rien ou au type modulant (non fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | ||
Couple nominal | vitesse (tr/min) | ||||
CKDII10 | 100 | 24 | 0.25 | 4.2 | |
80 | 36 | 0.3 | 4.8 | ||
60 | 48 | 0.32 | 5 | ||
50 | 72 | 0.38 | 7 | ||
40 | 96 | 0.4 | 8 | ||
CKDII16 | 200 | 24 | 0.5 | 3.18 | |
150 | 36 | 0.56 | 3.3 | ||
120 | 48 | 0.6 | 3.5 | ||
100 | 72 | 0.75 | 4.8 | ||
80 | 96 | 0.8 | 5.1 | ||
CKDII25 | 250 | 24 | 0.63 | 3.5 | |
230 | 36 | 0.86 | 3.5 | ||
200 | 48 | 1 | 4 | ||
180 | 72 | 1.36 | 5.5 | ||
160 | 96 | 1.61 | 6 | ||
140 | 144 | 2.1 | 6.5 | ||
CKDII60 | 600 | 24 | 1.5 | 6 | |
450 | 48 | 2.51 | 7.8 | ||
300 | 96 | 3 | 8.4 | ||
250 | 144 | 3.76 | 9.2 | ||
CKDII100 | 1200 | 24 | 3 | 12 | |
1000 | 36 | 3.8 | 14 | ||
900 | 48 | 4.5 | 15 | ||
800 | 72 | 6 | 16 | ||
700 | 96 | 7 | 16 | ||
600 | 144 | 9 | 18 | ||
550 | 192 | 11 | 20 | ||
CKDII150 | 1500 | 24 | 3.8 | 15 | |
1300 | 36 | 5 | 16 | ||
1100 | 48 | 5.5 | 18 | ||
1000 | 72 | 7.5 | 20 | ||
900 | 96 | 9 | 20 | ||
700 | 144 | 11 | 25 | ||
600 | 192 | 12 | 30 | ||
CKDII200 | 2000 | 24 | 5 | 20 | |
1600 | 36 | 6 | 23 | ||
1400 | 48 | 7 | 25 | ||
1300 | 72 | 9.8 | 28 | ||
1200 | 96 | 12 | 33 | ||
1000 | 144 | 15 | 38 | ||
800 | 192 | 16 | 40 | ||
CKDII250 | 2500 | 24 | 6.5 | 30 | |
2000 | 36 | 7.5 | 32 | ||
1800 | 48 | 9 | 35 | ||
1600 | 72 | 12 | 40 | ||
1500 | 96 | 15 | 45 | ||
1300 | 144 | 19.5 | 55 | ||
1000 | 192 | 20 | 60 | ||
CKDII300 | 3000 | 24 | 7.5 | 35 | |
2400 | 36 | 9 | 38 | ||
2000 | 48 | 10 | 40 | ||
1800 | 96 | 18 | 55 | ||
1500 | 144 | 24 | 60 | ||
1300 | 192 | 26 | 75 | ||
Fiche technique de performance pour les actionneurs électriques de la série CKD (380 VAC/50 HZ) : convient au type modulant (réglage fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | ||
Couple nominal | Couple maximum (Nm) | vitesse (tr/min) | |||
CKDII10 | 50 | 100 | 24 | 0.25 | 2.2 |
40 | 80 | 36 | 0.3 | 2.4 | |
30 | 60 | 48 | 0.32 | 2.7 | |
CKDII16 | 100 | 200 | 24 | 0.5 | 3.18 |
80 | 150 | 36 | 0.56 | 3.3 | |
60 | 120 | 48 | 0.6 | 3.5 | |
CKDII25 | 150 | 250 | 24 | 0.63 | 2.8 |
120 | 230 | 36 | 0.86 | 3.3 | |
110 | 200 | 48 | 1 | 3.6 | |
105 | 180 | 72 | 1.36 | 4.1 | |
CKDII60 | 300 | 600 | 24 | 1.5 | 6 |
230 | 450 | 48 | 2.51 | 7.8 | |
L'actionneur Hengchun adhère aux normes de qualité internationales strictes pour l'actionneur électrique multitours intelligent de la série CKDII , qui est conforme aux normes 2004/08/CE (directive sur la compatibilité électromagnétique) et 2006/95/CE (directive basse tension), ainsi qu'aux normes harmonisées EN 61000. Tous les boulons de fixation du couvercle d'extrémité sont en acier inoxydable, et le revêtement standard par phosphatation par décapage et pulvérisation de poudre électrostatique garantit une excellente résistance à la corrosion (indice anticorrosion WF2 pour une utilisation marine). Pour la garantie après-vente, nous offrons une garantie de 18 mois pour l'ensemble de l'actionneur et une garantie de 24 mois pour les composants principaux (moteur, contrôleur, encodeur, etc.), avec un service de maintenance professionnel à vie après la période de garantie. Des vidéos d'installation gratuites et des conseils techniques à distance sont disponibles pour tous les clients.
Il fonctionne de manière stable à la centrale électrique de Jinneng Changzhi (température ambiante >100°C, température moyenne >400°C) avec une conception de type divisé. Au Xinjiang Beitun Oil Depot (-49°C minimum) avec un écran OLED qui fonctionne sans préchauffage à -50°C et des joints en caoutchouc silicone basse température.
Adopté dans la plate-forme de forage CNOOC Weizhou et la plate-forme offshore 196. Il est doté de composants en acier inoxydable 316L et d'une protection IP66, s'adaptant aux environnements marins à forte humidité et brouillards salins.
Appliqué à la vanne de régulation d'eau de désurchauffe primaire de la centrale électrique du groupe minier de Xuzhou (plus de 400 réglages/heure). Il prend en charge une fréquence d'actionnement maximale de 1 200 fois/heure avec un algorithme de contrôle PID et des engrenages à vis sans fin résistants à l'usure.
Fournissez les paramètres de votre vanne (type, couple nominal), les données sur les conditions de travail (pression, température, niveau de corrosion) et les exigences de contrôle (type de signal, besoins en retour), et notre équipe de professionnels vous fournira des conseils gratuits et précis pour la sélection du modèle.
28-30 jours ouvrables pour les modèles standards ; 30-45 jours ouvrables pour les modèles personnalisés (température/corrosion extrême, couple spécial).
Des conseils à distance gratuits et des vidéos d'installation sont fournis à tous les clients ; Des conseils d'installation sur site sont disponibles pour les achats groupés (frais de déplacement à la charge de l'acheteur).
