Série CKD

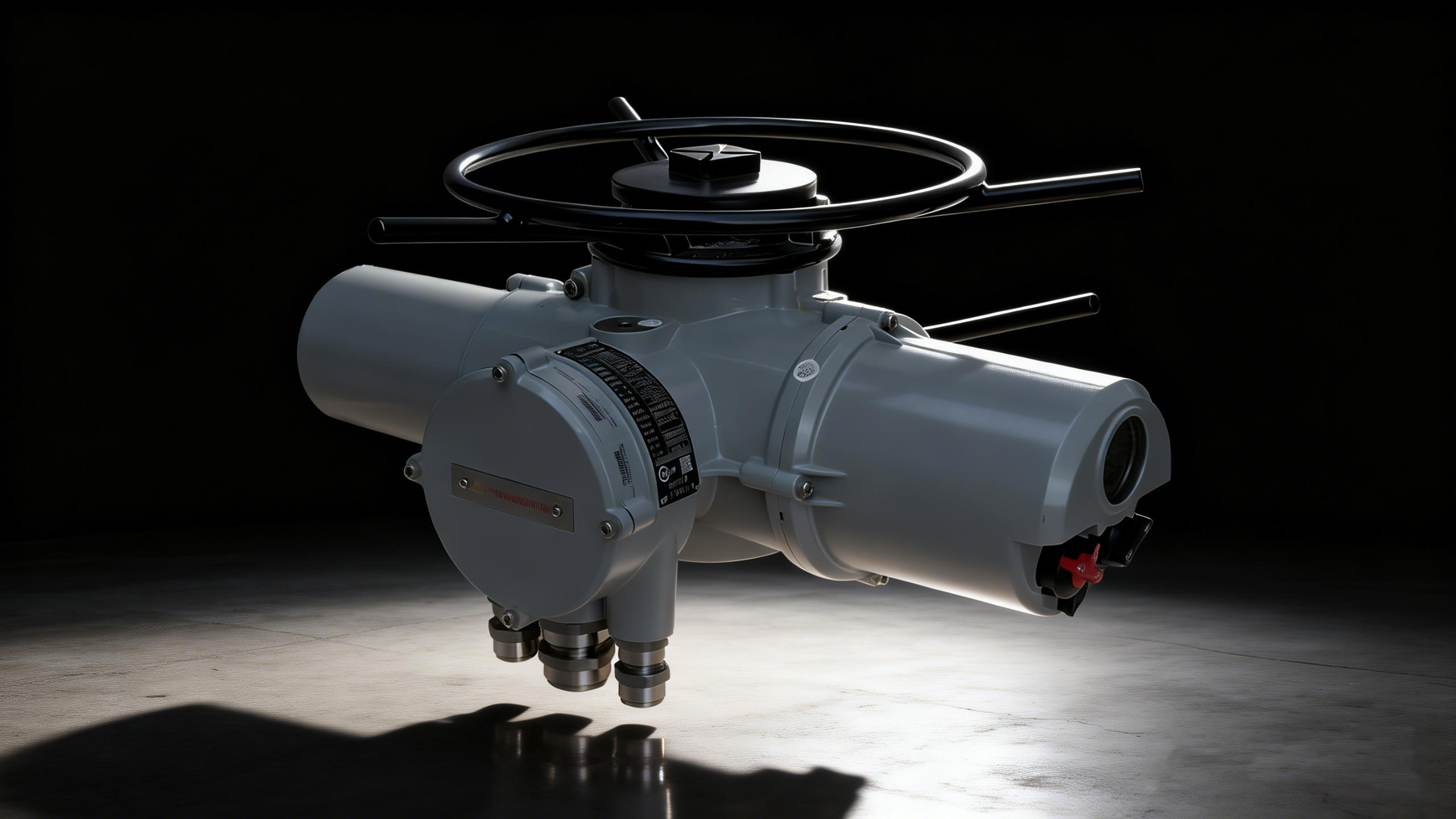

L' de la série CKD actionneur de vanne électrique multitours intelligent est un dispositif de commande de terminal intelligent intégré conçu exclusivement pour les vannes multitours telles que les vannes à vanne et les vannes à soupape. Conçu avec des technologies avancées SoC (System-on-Chip), de détection numérique et de bus de terrain, cet actionneur offre un contrôle précis et fiable des vannes dans les environnements industriels. Avec une plage de couple de 40 à 3 000 N·m (jusqu'à 50 000 N·m avec un réducteur de précision) et une vitesse de sortie de 8 à 192 tr/min, il répond aux exigences des canalisations DN10 à DN600, tandis que son double indice de protection IP66/68 garantit des performances sans compromis dans des conditions difficiles. Compatible avec les protocoles Modbus, PROFIBUS et HART, il permet une intégration transparente avec les systèmes d'automatisation PLC/DCS, prenant en charge le contrôle local et à distance pour une flexibilité opérationnelle améliorée.

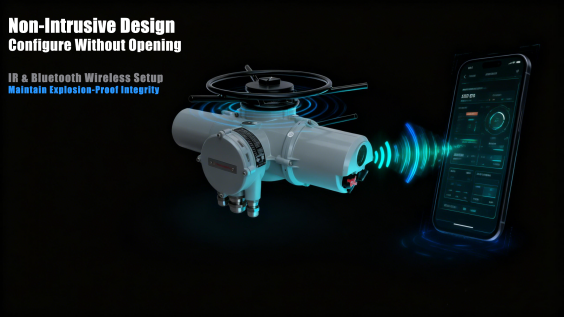

La communication sans fil infrarouge (IR) et Bluetooth permet une configuration complète des paramètres, y compris les limites de couple, les profils de vitesse et les modes de contrôle, sans ouvrir le boîtier scellé. Cela élimine les risques de sécurité liés aux procédures de configuration traditionnelles, maintient l'intégrité antidéflagrante Ex d II C T6 et protège la surface d'étanchéité. Aucun tournevis ni couvercle ouvert n'est requis, ce qui le rend sûr pour un fonctionnement même dans les atmosphères dangereuses de la Zone 1.

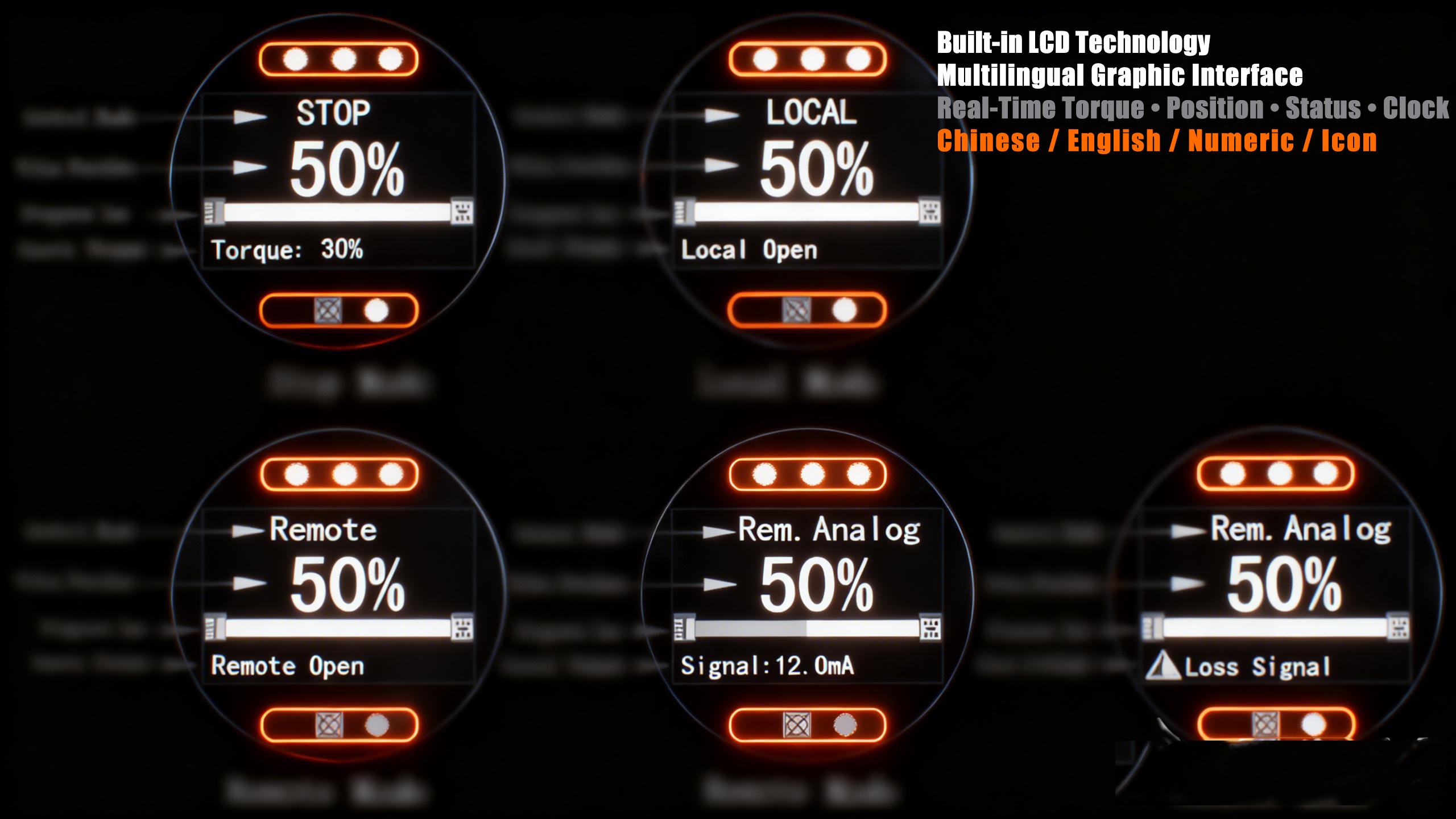

Un écran LCD rétroéclairé haute visibilité fournit en un coup d'œil les données opérationnelles critiques, notamment le pourcentage de couple en temps réel, la position de la vanne (0-100 %), l'état du mode de contrôle, les alertes de panne et l'horloge du système. Le support multilingue (chinois/anglais/numérique/icône) assure un déploiement global, tandis que l'écran rétroéclairé garantit une lisibilité dans l'obscurité totale, accessible aux opérateurs non professionnels.

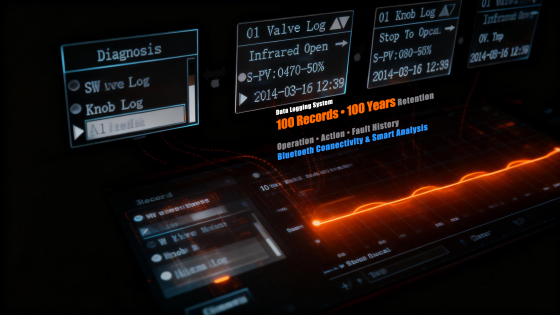

La mémoire non volatile conserve l'historique opérationnel complet pendant 100 ans, même sans alimentation, stockant jusqu'à 1 000 enregistrements horodatés des mouvements de vannes, des opérations manuelles et des événements de défaut. Les utilisateurs peuvent interroger des journaux détaillés directement via l'écran local ou accéder sans fil aux données via Bluetooth pour l'édition des paramètres, les modifications de configuration par lots et l'analyse intelligente des performances. Une piste d’audit complète garantit la conformité réglementaire et la capacité de maintenance prédictive.

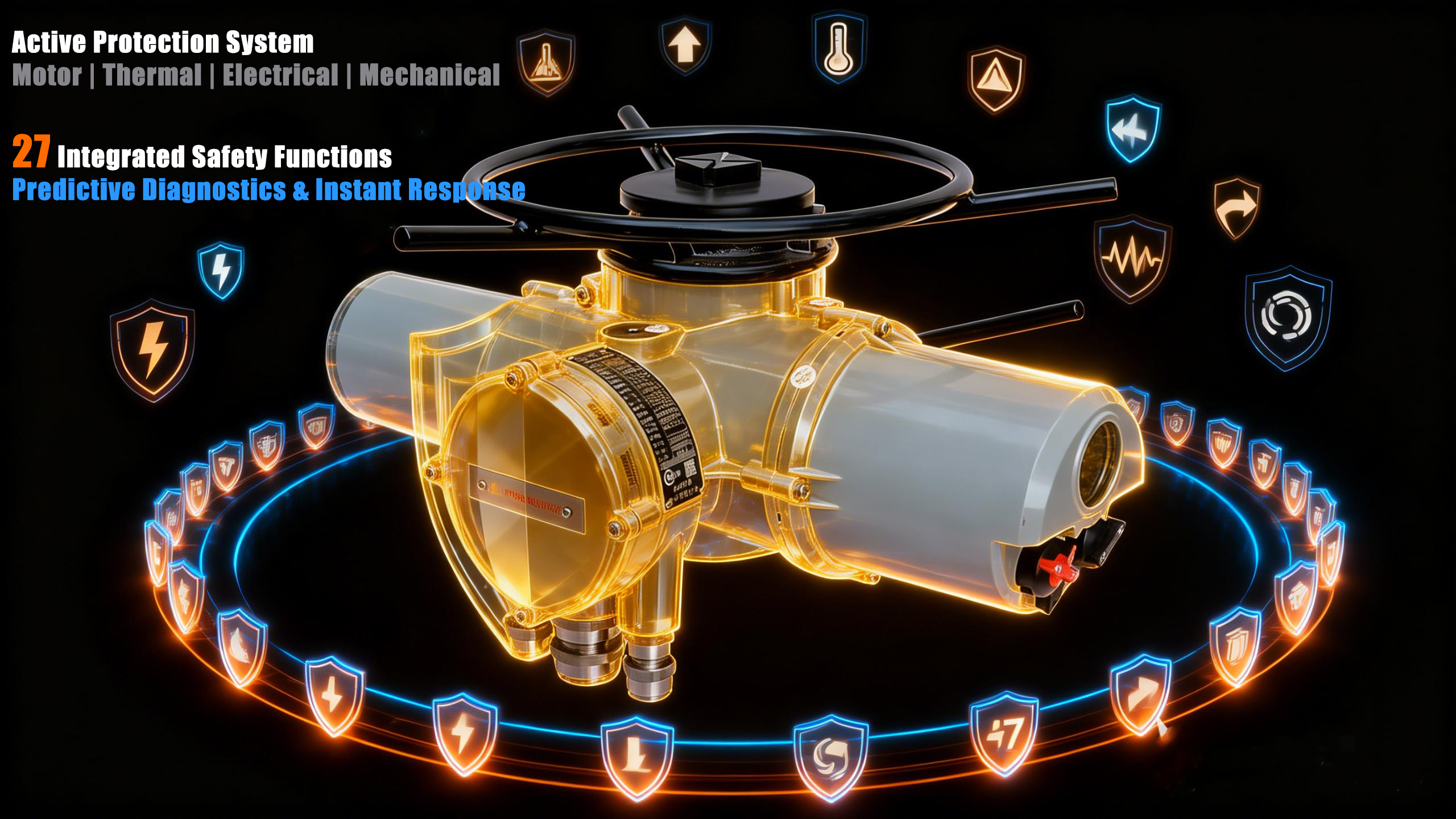

Des diagnostics en ligne continus surveillent la charge du moteur, la température, les signatures de courant et la qualité de l'alimentation en temps réel. Le système fournit 27 fonctions de sécurité intégrées, notamment la correction de l'ordre des phases, l'immunité aux interférences électromagnétiques, la limitation du couple, la suppression des surtensions et la protection contre la foudre. Les algorithmes prédictifs détectent les anomalies avant que les dommages ne surviennent, déclenchant des réponses de protection instantanées pour garantir un fonctionnement sans panne dans les applications critiques.

Certifié pour les environnements industriels les plus difficiles au monde, le double indice IP66/68 garantit une protection complète contre la pénétration de poussière et une résistance soutenue à la submersion. La certification antidéflagrante Ex d II C T6 permet un fonctionnement sûr dans les zones dangereuses de zone 1 avec des atmosphères à base d'hydrogène. L'actionneur tolère des températures extrêmes de -60°C à +120°C (du froid arctique à la chaleur du désert) sans dégradation des performances. Son boîtier en alliage d'aluminium moulé sous pression à haute résistance, avec phosphatation par décapage et pulvérisation électrostatique, résiste à plus de 500 heures de corrosion par brouillard salin, adapté aux environnements côtiers et chimiques.

Équipé d'un codeur absolu multitours 18 bits, l'actionneur atteint une résolution de positionnement de ±0,88° et une erreur de positionnement répétée ≤0,5 % pour un contrôle précis de l'ouverture de la vanne. La logique de contrôle en boucle fermée garantit une réponse ≤0,3 seconde aux signaux analogiques 4-20 mA ou aux commandes de bus, s'adaptant rapidement aux ajustements dynamiques des conditions de travail.

Paramètres | Description |
Type d'alimentation | AC 220 V (50/60 Hertz) / AC 380 V (50/60 Hertz) en option |
Plage de couple | Couple d'installation directe : 40~3 000 N·m ; avec boîte de vitesses, couple maximal jusqu'à 50 000 N·m ; lors de la commande, le modèle spécifique est sélectionné par le fabricant en fonction des exigences de couple et de vitesse. |
Type de contrôle | En option : câblage dur, signal analogique, bus de terrain (MODBUS, FF, HART, PROFIBUS-DP) |
matériau de revêtement | alliage d'aluminium moulé |
niveaux de protection | La norme est IP68 ; d'autres peuvent être personnalisés. |
température ambiante | ※Standard : -30℃ ~ +70℃ |
protection externe contre la corrosion | ※Revêtement standard : décapage et phosphatation + pulvérisation de poudre électrostatique de surface ; |
protection à double joint | La section de commande est isolée de la boîte de jonction pour protéger les composants électroniques. |
Indice antidéflagrant : | Ex d IIB T4 Gb, Ex db IIC T4 Gb, Ex tb ⅢC T130℃ Db |
Technologie du moteur | Moteur à cage d'écureuil AC totalement fermé, non refroidi par air ; Classe d'isolation F (classe H personnalisable) ; |
service moteur | ※Moteur avec service S4 (adapté aux conditions de démarrage périodiques) ; |
entraînement par engrenages | Autobloquant à toutes les vitesses |
Volant | Ne tourne pas pendant le fonctionnement électrique ; équipé d'un embrayage automatique; le couple est conforme à la norme GB/T 28270. |
bride de sortie | ISO 5210/GB 12222 ; bride spéciale en option |
huile de graissage | Efficacité à vie ; aucun entretien périodique requis |
Type de fourniture | Triphasé/monophasé en option ; la tension maximale pour l'alimentation triphasée est de 690 V ; 50/60Hz |
entrée de câble | Norme : 1 × M48 × 2 + 2 × M33 × 2 ; Type antidéflagrant : 1×NPT1,5' + 2×NPT1' (peut être augmenté) ; Personnalisable ; Bornier tournesol |
Paramètre | Communication infrarouge/pression (Bluetooth en option) ; Paramètres stockés dans une mémoire non volatile (avec protection par mot de passe) ; Configurable via un afficheur/programmateur à distance |
Bouton sur site | Réglage sans outil ; Sélection du mode local/à distance/arrêt ; Fonctionnable électriquement en mode local |
EC instruit | Conforme à la directive 2004/08/CE (directive sur la compatibilité électromagnétique) et à la directive 2006/95/CE (directive basse tension) ; des normes harmonisées telles que EN 61000 sont applicables. |
Actionneurs électriques série CKD (380 V CA/50 Hz) : type marche-arrêt ou type modulant (non fréquent)
Modèle | Couple nominal (Nm) | Vitesse (tr/min) | Puissance du moteur (kW) | Courant nominal (A) | Bride (ISO5210) |
CKD10 | 100 | 24 | 0.25 | 2.5 | F10 |
80 | 36 | 0.3 | 2.6 | ||
60 | 48 | 0.4 | 2.7 | ||
CKD16 | 160 | 24 | 0.4 | 2.6 | F14 |
120 | 36 | 0.45 | 3 | ||
100 | 48 | 0.5 | 3.5 | ||
70 | 72 | 0.65 | 4.2 | ||
50 | 96 | 0.8 | 4.8 | ||
CKD25 | 250 | 24 | 0.63 | 2.8 | F14 |
230 | 36 | 0.83 | 3.3 | ||
200 | 48 | 1 | 3.6 | ||
180 | 72 | 1.36 | 4.1 | ||
160 | 96 | 1.6 | 4.5 |
Remarque : Pour des données de performances complètes (y compris les modèles 220VAC et les types de réglages fréquents modulants), veuillez contacter notre équipe technique.
Notre actionneur de vanne électrique multitours intelligent adhère à des normes strictes de contrôle de qualité, détenant la certification ISO et les certifications internationales faisant autorité, notamment ATEX antidéflagrant (Ex d II C T6) et sécurité fonctionnelle SIL. L'ensemble de la machine bénéficie d'une garantie de 18 mois, tandis que les composants principaux (moteur, contrôleur) bénéficient d'une couverture de 24 mois, complétée par des services de maintenance à vie. Tous les composants électroniques clés répondent aux normes militaires, avec une batterie de secours intégrée offrant une durée de vie de 8 ans pour une surveillance ininterrompue de la position des vannes en cas de panne de courant. Chaque unité est soumise à des tests rigoureux, notamment une résistance à la corrosion au brouillard salin de 500 heures et plus de 80 000 heures de vérification de fonctionnement sans problème.
• Pétrole, gaz et pétrochimie : appliqué à l'extraction de pétrole brut, aux unités de raffinage et aux systèmes de transport par pipeline, résistant à des conditions de température, de pression et de corrosion élevées.
• Production d'énergie : contrôle les vannes de l'eau d'alimentation des chaudières, des conduites de vapeur et des systèmes de dénitrification pour les centrales thermiques, nucléaires et hydroélectriques.
• Traitement de l'eau et ingénierie municipale : régule les vannes à vanne et les vannes papillon dans les réseaux d'aqueduc, les usines de traitement des eaux usées et les réseaux urbains d'approvisionnement en eau et de drainage.
• Métallurgie et fabrication : Convient aux fours de sidérurgie, aux lignes de production de laminage et aux fours à ciment, résistant à la poussière et aux vibrations.
• Industrie pharmaceutique et agroalimentaire : Conforme aux normes d'hygiène pour le contrôle des vannes stériles dans les réacteurs et les équipements de transformation, prenant en charge la vérification du nettoyage.
Comment sélectionner le bon modèle d’actionneur électrique multitours intelligent ?
Fournissez les paramètres de la vanne (type, couple requis), les conditions de travail (pression, température) et les exigences de contrôle (type de signal, besoins en retour). Notre équipe technique vous aidera à faire correspondre les modèles en fonction de votre application spécifique.
Quelle est la période de garantie et le service après-vente ?
Nous offrons une garantie de 18 mois pour l'ensemble de la machine et une garantie de 24 mois pour les composants principaux. Des vidéos d'installation gratuites, des conseils à distance et une assistance sur site (pour les achats groupés) sont disponibles. Les services de maintenance à vie garantissent une fiabilité opérationnelle à long terme.
L’actionneur peut-il s’adapter aux environnements extrêmes ?
Oui. Il supporte des températures extrêmes de -60°C à +120°C. La protection IP66/68 et le revêtement résistant à la corrosion le rendent adapté aux environnements industriels humides, poussiéreux et corrosifs, avec la certification antidéflagrante Ex d II C T6 pour les zones dangereuses.
Quel est le délai de livraison ?
Les modèles standards sont livrés sous 28 à 30 jours ouvrables, tandis que les modèles personnalisés (couple spécial, plage de température ou certifications) nécessitent 30 à 45 jours ouvrables.
Ce produit combine contrôle intelligent, durabilité et sécurité, ce qui en fait l'actionneur électrique industriel préféré des clients mondiaux des secteurs de l'énergie, de la pétrochimie, du traitement de l'eau et d'autres secteurs. Contactez-nous pour des solutions personnalisées adaptées à vos besoins opérationnels.
