Les gazoducs s’étendent sur des milliers de kilomètres à travers des déserts, des montagnes et des régions isolées du pergélisol, souvent sans accès au réseau électrique. Dans ces environnements, les actionneurs gaz sur pétrole (également appelés actionneurs pneumatiques-hydrauliques ou gaz-hydrauliques) fournissent une solution autonome et fiable pour le contrôle des vannes en utilisant la propre pression de gaz du pipeline comme source d'alimentation. Ce guide explique comment ils fonctionnent, quand les utiliser et comment ils se comparent aux alternatives électriques et hydrauliques.
Un actionneur à gaz sur pétrole est un type d'actionneur de vanne qui utilise le gaz naturel sous pression du pipeline comme source d'énergie principale, avec de l'huile hydraulique comme moyen de commande et de transmission. Contrairement aux actionneurs électriques qui nécessitent une alimentation externe ou aux actionneurs pneumatiques purs qui utilisent de l'air comprimé, les systèmes gaz sur pétrole exploitent directement la pression du pipeline (généralement entre 1,0 et 12 MPa ), éliminant ainsi le besoin d'alimentations externes, de compresseurs ou d'unités hydrauliques.
Le nom « gas-over-oil » vient de la conception : le gaz naturel se trouve au-dessus d'un réservoir d'huile hydraulique à l'intérieur d'un récipient sous pression. La pression du gaz pousse l'huile à travers des vannes de régulation de précision dans le cylindre de l'actionneur, entraînant un piston ou un mécanisme à scotch-joug pour faire tourner ou pousser la tige de la vanne. Étant donné que le gaz n'entre jamais directement en contact avec les composants internes de la vanne, l'huile assure un fonctionnement propre, lubrifié et sans corrosion.
Également connu sous le nom de : actionneur pneumatique-hydraulique, actionneur gaz-hydraulique, actionneur gazole, actionneur de coupure de ligne ou actionneur à gaz autonome.
Le cycle opératoire peut être décomposé en cinq étapes :
Le gaz naturel sous pression est extrait du pipeline via un ensemble filtre-régulateur. Le gaz pénètre par le haut du réservoir de gazole, appliquant une pression sur la surface du réservoir d’huile hydraulique.
Sous la pression du gaz, l'huile hydraulique est expulsée du réservoir via une valve de commande directionnelle vers le cylindre de l'actionneur. La vanne de régulation – actionnée manuellement, électriquement ou via une pression pilote – détermine la direction du débit d'huile (ouverte ou fermée).
L'huile sous pression entraîne le mécanisme à piston ou à palette rotative, convertissant la pression hydraulique en couple ou poussée mécanique pour ouvrir, fermer ou moduler la vanne.
Lorsque la vanne atteint la position cible, la vanne de régulation se ferme, emprisonnant l'huile dans le cylindre et maintenant la vanne en place. Un ressort mécanique ou un accumulateur peut fournir une action de sécurité (ouverture ou fermeture en cas de panne) en cas de perte de pression d'alimentation.
Pour inverser la direction, la soupape de commande redirige le débit d'huile. L'huile du côté opposé du cylindre retourne au réservoir, tandis que l'huile sous pression remplit le côté travail.
Le choix du bon type d'actionneur dépend des conditions de votre site, de la disponibilité de l'alimentation électrique et des exigences de performances :
| Fonctionnalité | Gaz sur huile | Électrique | Hydraulique |
|---|---|---|---|
| Source d'alimentation | Pression du gazoduc (autonome) | Électricité externe (AC/DC) | Groupe hydraulique externe (HPU) |
| Adapté aux sites distants | ✅ Excellent – aucune alimentation externe nécessaire | ❌ Nécessite une alimentation ou une batterie solaire + | ❌ Nécessite HPU et alimentation |
| Sortie de couple élevée | ✅ Élevé (jusqu'à 200 000+ N·m) | ⚠️ Limité par la taille du moteur | ✅ Très élevé |
| Modulation précise | ⚠️ Modéré (principalement on-off) | ✅ Excellent (contrôle 4-20 mA) | ✅Bien |
| Fonctionnement rapide | ✅ Rapide (à essence) | ⚠️ Plus lent (réduction de vitesse) | ✅ Très rapide |
| Fonction ESD / saut de ligne | ✅ Intégré (déclenché par pression) | ⚠️ Nécessite des capteurs et une logique externes | ⚠️ Nécessite un accumulateur |
| Fréquence d'entretien | Annuel (vérification d'huile, filtre, calibrage) | Périodique (boîte de vitesses, moteur, joints) | Fréquent (HPU, fluide, filtres) |
| Impact environnemental | ⚠️ Perte de gaz potentielle (les conceptions LBP minimisent | ✅ Propre (pas d'émissions) | ⚠️ Risque de fuite d'huile |
| Coût typique | Moyen-élevé | Faible-Moyen | Haut |
| Performances par temps froid | ✅ Bon (avec une qualité d'huile appropriée) | ⚠️ Déclassement batterie/moteur | ⚠️ Problèmes de viscosité de l'huile |
Un système d'actionneur à gaz sur huile typique comprend les composants suivants :
Réservoir de gazole (récipient sous pression) : stocke l’huile hydraulique sous la pression du gaz de pipeline. Certifié ASME ou PED pour la sécurité.
Cylindre d'actionneur : mécanisme à piston ou à scotch-yoke qui convertit la pression hydraulique en couple de valve.
Collecteur de vannes de régulation : vannes de régulation directionnelles, régulateurs de débit et soupapes de surpression.
Filtre-régulateur de gaz : nettoie et régule le gaz entrant dans le pipeline avant qu'il n'entre dans le système.
Vanne pilote ESD : vanne de détection de pression qui déclenche un arrêt automatique en cas de faible pression de ligne.
Commande manuelle : pompe manuelle ou levier pour une commande locale lors de la maintenance ou de la mise en service.
Indicateur de position : affichage visuel de la position de la vanne (ouverte/fermée/pourcentage).
Fins de course : retour électrique pour indication de position de vanne à distance.
Les vannes de sectionnement le long des gazoducs longue distance sont généralement situées dans des zones éloignées et non alimentées en électricité. Les actionneurs à gaz sur huile offrent un contrôle marche-arrêt fiable et une capacité d'arrêt d'urgence sans nécessiter d'infrastructure externe.
Dans les stations de compression et les installations de comptage, ces actionneurs contrôlent les vannes de dérivation, les vannes d'isolement et les vannes de régulation de pression, souvent en combinaison avec des actionneurs électriques pour un contrôle modulant.
Dans les installations de stockage de cavernes de sel et de réservoirs épuisés, les actionneurs de gaz sur pétrole manipulent les vannes de tête de puits et les vannes d'isolement de gros calibre où un couple élevé et un fonctionnement rapide sont requis.
Du côté du gaz des installations de GNL, ces actionneurs assurent une protection ESD pour les vannes d'isolement des pipelines haute pression.
Dans les stations de réduction de pression reliant les pipelines de transport aux réseaux de distribution, les actionneurs de gaz sur pétrole servent de dispositifs d'arrêt d'urgence.
La fonction ESD ferme automatiquement la vanne lorsque la pression du pipeline chute en dessous d'un seuil prédéfini, ce qui indique généralement une rupture de pipeline ou une rupture de ligne en aval. Cela évite les dégagements de gaz incontrôlés et réduit le risque d'incendie ou d'explosion. Le point de consigne ESD est réglable sur site et doit être calibré lors de la mise en service.
Les actionneurs gaz sur huile traditionnels rejettent de petites quantités de gaz dans l'atmosphère pendant le fonctionnement. Les conceptions à faible pression de purge (LBP) minimisent ces émissions – une caractéristique de plus en plus importante à mesure que les réglementations environnementales se resserrent. Les systèmes LBP utilisent des vannes de régulation de précision et des réservoirs scellés pour réduire les émissions de méthane à près de zéro pendant un fonctionnement normal.
Note réglementaire : De nombreux pays exigent désormais la déclaration des émissions de méthane pour les équipements de pipelines. Lors de la spécification d'actionneurs à gaz sur huile, vérifiez que le taux de purge est conforme aux normes environnementales locales (par exemple, sous-partie OOOO de l'EPA aux États-Unis, réglementation européenne sur le méthane).
Montez le réservoir de gazole verticalement, sous l'actionneur si possible, pour garantir une alimentation par gravité appropriée de l'huile.
Installez un filtre à gaz en amont de l'actionneur pour empêcher les contaminants du pipeline de pénétrer dans le système.
Utilisez de l'huile hydraulique adaptée à la plage de températures prévue (par exemple, une huile synthétique pour les climats froids de -46 °C).
Prévoir une ventilation adéquate autour de l'unité pour permettre l'évacuation des gaz en cas de fuite.
Vérifiez que tous les récipients sous pression répondent aux exigences du code local (ASME BPVC, PED 2014/68/EU ou GB 150).
| Tâche | d'intervalle |
|---|---|
| Mensuel | Inspection visuelle des fuites de pétrole ou de gaz ; vérifier l'indicateur de position de la vanne |
| Trimestriel | Vérifiez le niveau d'huile hydraulique ; inspecter la chute de pression du filtre à gaz |
| Annuellement | Changement complet d'huile et de filtre ; calibrer les points de consigne ESD et LBP ; tester la dérogation manuelle ; vérifier le fonctionnement du fin de course |
| Tous les 3 à 5 ans | Inspecter les joints et les garnitures des cylindres ; réservoir de gazole pour essai de pression ; remplacer les composants usés |

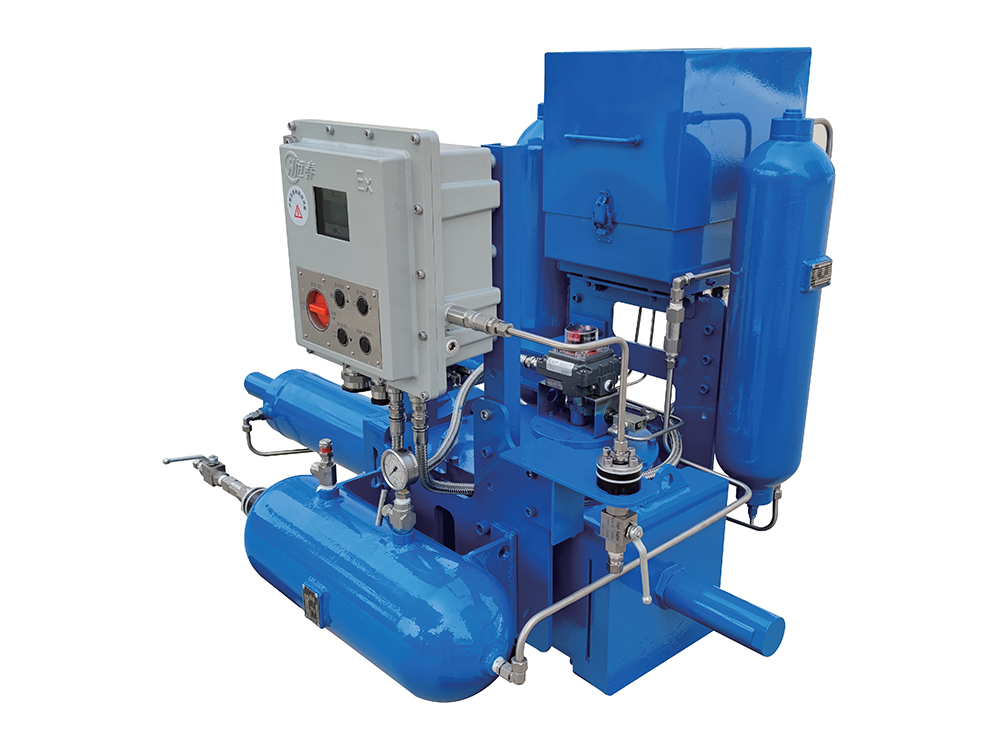

Les actionneurs pneumatiques-hydrauliques de la série CKQY de Yangzhou Hengchun sont spécialement conçus pour les applications de gazoducs. Les spécifications clés incluent :
| Paramètre | Spécification de la série CKQY |
|---|---|
| Source d'alimentation | Gaz naturel pipelinier, 1,0 à 12 MPa |
| Couple de sortie | Jusqu'à 200 000+ N·m (conception scotch-yoke) |
| Types de vannes | Vannes à boisseau sphérique, vannes à boisseau, vannes papillon (quart de tour) |
| Plage de température | -46°C à +70°C (standard) ; options étendues disponibles |
| Logement | Alliage d'aluminium résistant à la corrosion + composants en acier inoxydable |
| Fonctions de sécurité | ESD (arrêt d'urgence) + LBP (basse pression de purge) |
| Poids | Env. 30 % plus léger que les actionneurs hydrauliques comparables |
| Certifications | ISO 9001, API Q1, ATEX, certification nationale des équipements nucléaires et spéciaux |
| Commande manuelle | Pompe à main pour fonctionnement local |
Les actionneurs de la série CKQY ont été déployés dans d'importants projets de gaz naturel chinois, notamment le réseau de gazoducs Ouest-Est, avec des installations dans des sections éloignées des provinces du Gansu et du Xinjiang. Les données de performances sur le terrain montrent une grande fiabilité dans des conditions de température extrême et de fonctionnement à distance.
