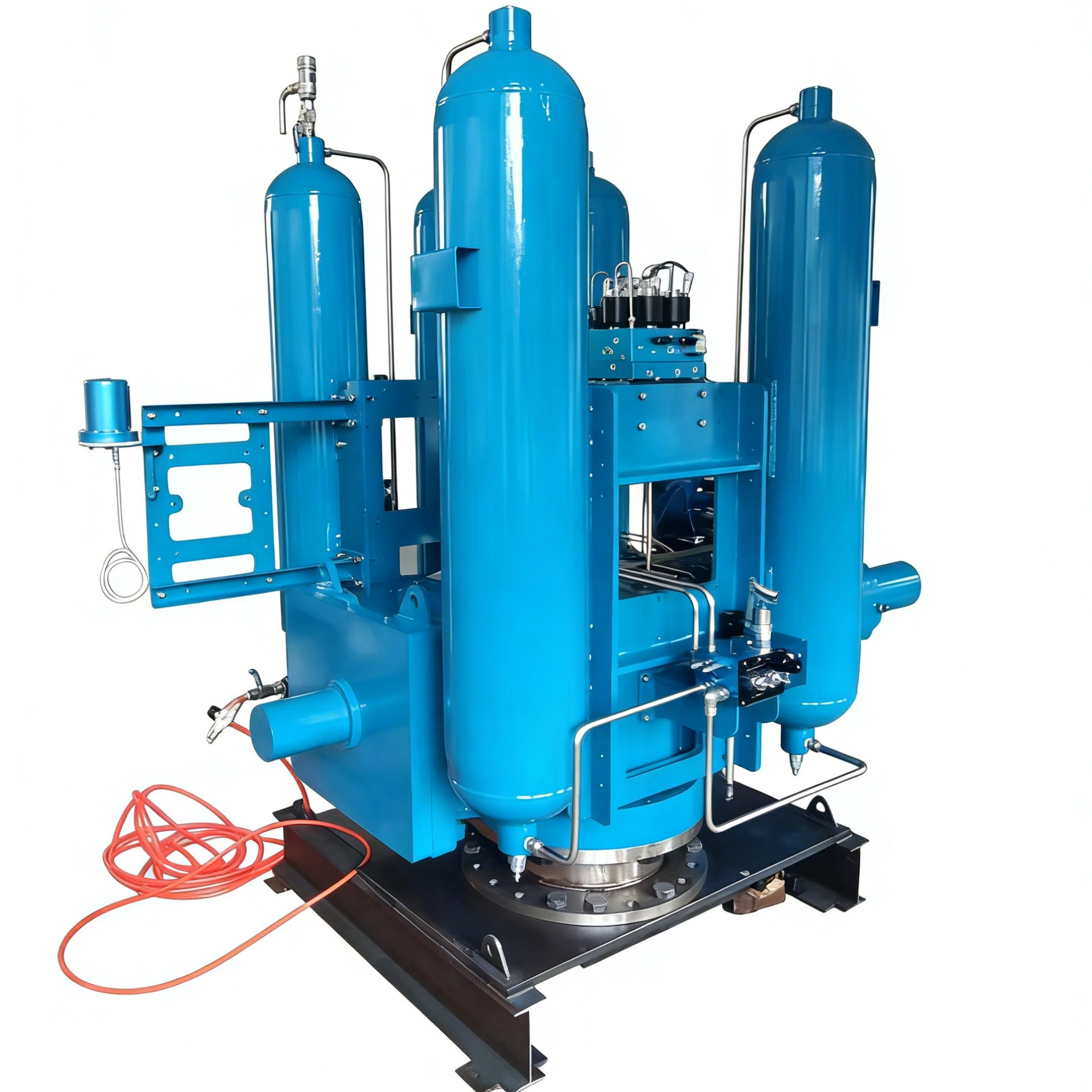

L'actionneur gaz-sur-pétrole CKQY est principalement utilisé pour l'arrêt d'urgence et la protection contre les ruptures de conduite des vannes dans les pipelines de transport de pétrole et de gaz longue distance. Ce produit extrait le gaz directement du pipeline en utilisant la pression du pipeline, éliminant ainsi le besoin de toute alimentation externe ou d'autres sources d'énergie auxiliaires. Il garantit la fermeture rapide de la conduite principale de transport de gaz en cas d'urgence afin de garantir la sécurité du pipeline. L'azote ou l'air comprimé peuvent également être sélectionnés comme source d'énergie.
| Quantité: | |
|---|---|
Série CKQY

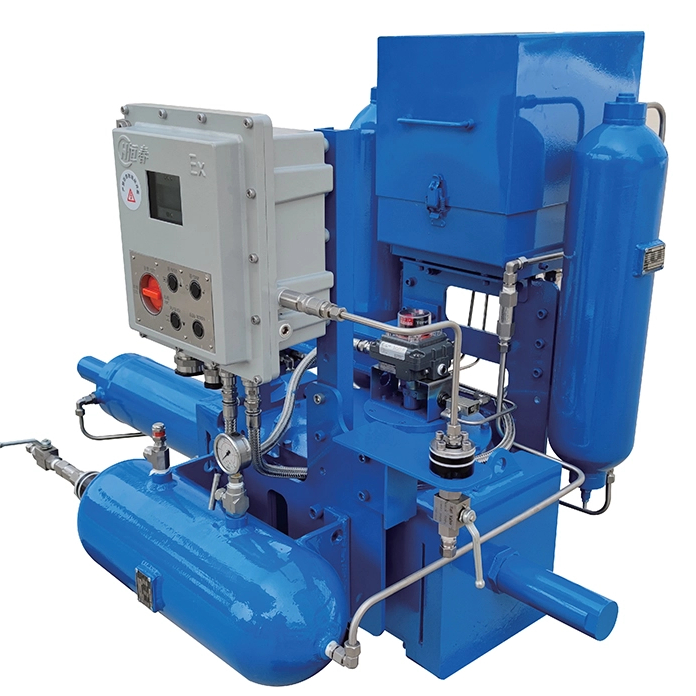

L' actionneur gaz sur huile de la série CKQY est un actionneur de vanne haute performance développé indépendamment par Yangzhou Hengchun Electronics Co., Ltd., un fabricant professionnel d'actionneurs industriels basé en Chine. Conçu pour l'industrie pétrolière et gazière, cet actionneur gaz-sur-huile est dédié à l'arrêt d'urgence et à la protection contre les ruptures de conduite des vannes dans les pipelines de transport de pétrole et de gaz longue distance. Sa principale caractéristique de conception consiste à extraire le gaz directement du pipeline en utilisant la pression du pipeline, ce qui élimine le besoin d'une alimentation électrique externe ou de sources d'énergie auxiliaires, garantissant ainsi un fonctionnement fiable dans des conditions de travail difficiles et éloignées dans les champs de pétrole et de gaz. L'actionneur peut rapidement couper la conduite principale de transport de gaz dans des scénarios d'urgence pour garantir la sécurité du pipeline, et il prend également en charge l'azote ou l'air comprimé comme sources d'énergie alternatives pour une application flexible dans différents environnements sur site. En tant clé qu'actionneur de vanne pour la sécurité des oléoducs et des gazoducs, il répond parfaitement aux exigences élevées de fiabilité et d'intervention d'urgence de l'industrie.
S'appuyant sur la pression du pipeline pour l'alimentation en gaz, l'actionneur atteint un fonctionnement entièrement autonome sans électricité externe ni autre alimentation auxiliaire. Résoudre le problème d'alimentation électrique des actionneurs dans les sections éloignées des oléoducs et des gazoducs et améliorer considérablement l'adaptabilité sur site.
La conception structurelle hydraulique et pneumatique optimisée permet une fermeture rapide et précise des vannes de pipeline dans des situations d'urgence telles qu'une rupture de ligne et une pression anormale. Prévenir efficacement les fuites de pétrole et de gaz et réduire les pertes liées aux accidents de sécurité.
En plus du gazoduc, il est compatible avec l’azote et l’air comprimé comme sources d’énergie alternatives. Répondre aux besoins d’alimentation électrique personnalisés de différentes stations d’oléoducs et de gazoducs et de scénarios de construction.
Le système hydraulique et pneumatique intégré présente une bonne étanchéité et une bonne résistance à la pression. Sans infiltration du circuit d'huile en fonctionnement normal, et la transmission mécanique est fluide et sans interférence, garantissant un fonctionnement stable à long terme dans des conditions industrielles difficiles.
Catégorie de paramètre | Article spécifique | Paramètre technique |
Performances de structure et de résistance aux vibrations | Conception structurelle globale | Structure anti-vibration, type support fixe intégré |
Performances de résistance aux vibrations | Gamme de fréquences 5 Hz ~ 200 Hz ~ 5 Hz, accélération 0,75 g, répondant aux exigences de fréquence de balayage | |
Module de commande pneumatique | Formulaire de conception | Module de commande pneumatique modulaire, compact et intégré, réduisant les connexions et les risques potentiels de fuite |
Électrovanne antidéflagrante haute pression | Pression de service | 1 ~ 12 MPa |
Pression maximale | 12 MPa | |
Indice antidéflagrant | ExdⅡCT6 | |
Plage de température de fonctionnement | -46 ℃ ～ +70 ℃ | |
Composants de fonctionnement manuel | Type de pompe manuelle et cylindrée maximale | Pompe manuelle à haut débit, maximum 70 ml par course |
Fonctionnement de commutation directionnelle | Basculez les boutons des deux côtés pour réaliser une commutation directionnelle de l'ouverture et de la fermeture de la vanne. | |
Système de surveillance de la batterie | Caractéristiques de conception | Consommation d'énergie ultra faible, surveillance dynamique de la capacité de la batterie |
Alimentation | Adaptez-vous aux batteries solaires, prolongez le temps de veille et assurez un fonctionnement continu les jours de pluie | |
Boîte de jonction antidéflagrante | Bouton à bascule | Mode d'induction magnétique, améliorant la sécurité ; certificat antidéflagrant et certificat 3C obtenus |
Norme de certification | Certification complète des machines | Certificat SIL3, certificat antidéflagrant et certificat 3C obtenus |
Certification de l'électrovanne antidéflagrante | Certificat SIL3 et certificat antidéflagrant Exd ⅡCT6 obtenus |
Hengchun Actuator adhère à un contrôle de qualité strict tout au long de la R&D, de la fabrication et de la livraison de l' actionneur gaz sur huile de la série CKQY . En tant que fabricant certifié ISO, tous nos produits d'actionneurs sont conformes aux normes industrielles internationales et aux exigences antidéflagrantes de l'industrie pétrolière et gazière. Chaque actionneur gaz sur huile est soumis à des tests en usine, notamment un test de cycle de fonctionnement manuel, un test de fuite pneumatique de 1 MPa, une vérification des fonctions ESD/LBP et une inspection des infiltrations du circuit d'huile pour garantir qu'aucun produit défectueux ne quitte l'usine. L'atelier de fabrication adopte des équipements de production professionnels et des instruments d'inspection de qualité, et les composants de base sont strictement sélectionnés pour garantir la durée de vie et la fiabilité opérationnelle du produit dans les environnements difficiles des oléoducs et des gazoducs.
L' actionneur gaz sur pétrole de la série CKQY est principalement appliqué aux pipelines de transport de pétrole et de gaz longue distance , l'équipement de sécurité de base pour le contrôle marche-arrêt des vannes de ligne principale, des vannes de dérivation et des vannes de station dans les projets de transport de pétrole et de gaz. Il est largement utilisé dans les réseaux de pipelines de pétrole et de gaz terrestres, les postes d'entrée urbains de gaz naturel et les pipelines de transport de produits pétroliers longue distance, offrant une protection de sécurité d'urgence pour l'exploitation des pipelines. De plus, il peut être personnalisé pour s'adapter à l'arrêt d'urgence des vannes à clé de l'industrie pétrochimique avec des exigences de pression et de sécurité similaires, élargissant ainsi le champ d'application du produit.
L'actionneur extrait le gaz directement du pipeline de pétrole et de gaz en utilisant la pression du pipeline pour réaliser un fonctionnement auto-alimenté, sans avoir besoin d'une alimentation externe ou d'autres sources d'alimentation auxiliaires. L'azote ou l'air comprimé peuvent également être utilisés comme sources d'énergie alternatives selon les besoins.
Tout d’abord, confirmez que la pression du pipeline se situe dans la plage de conception ; complétez ensuite la connexion de l'alimentation en air et le câblage du signal de commande/retour. Effectuer un test de cycle manuel avec une pompe hydraulique manuelle et un test pneumatique à 1MPa pour vérifier les fuites du circuit d'air. Vérifiez le déclenchement précis des interrupteurs de fin de course aux positions finales de la vanne, et effectuez le réglage des paramètres et les tests de fonctionnement pour ESD/LBP, le cas échéant. Enfin, vérifiez l'absence d'infiltration dans le circuit d'huile et réinitialisez la vanne de réarmement manuel.
