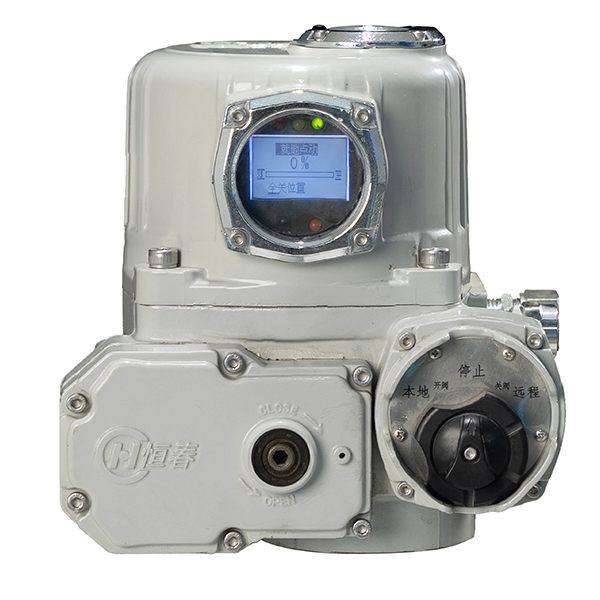

Les actionneurs électriques intelligents de la série HVQ intègrent une commande numérique avec une conception de fiabilité mécanique, offrant un autodiagnostic complet, une utilisation facile et des performances sans entretien à long terme. Adoptant une transmission par engrenages, ils présentent une structure compacte et un rendement élevé avec une plage d'angle de sortie de 0 à 90° (360° en option) et sont largement utilisés dans les secteurs du bâtiment, des pipelines, de la construction navale et d'autres industries.
| Quantité: | |
|---|---|
série HVQ
En tant que produit principal de Yangzhou Hengchun Electronics Co., Ltd., un fabricant professionnel chinois d' actionneurs électriques intelligents , l' actionneur électrique intelligent de la série HVQ intègre parfaitement la commande numérique avec une conception de fiabilité mécanique. Adoptant une structure à haut rendement de transmission par engrenages , cet actionneur est conçu pour un contrôle précis des vannes dans divers scénarios industriels, avec une plage d'angle de sortie standard de 0 à 90° avec une version optionnelle à 360°. Il bénéficie d'un autodiagnostic complet, d'une utilisation humanisée facile et de performances sans entretien à long terme, ce qui en fait une solution de contrôle intelligente fiable pour les bâtiments, les pipelines, la construction navale et plusieurs domaines industriels lourds. En tant que membre clé de la gamme d'actionneurs électriques de Hengchun , il est conçu pour s'adapter aux environnements de travail difficiles et répondre aux exigences de contrôle élevées des vannes industrielles.
La double conception de contrôle numérique et de stabilité mécanique garantit une transmission précise du signal et un fonctionnement mécanique stable, évitant les erreurs de contrôle causées par des défauts d'un seul système et améliorant la sécurité globale des systèmes de contrôle de vannes .
Équipé d'un indice de protection IP67 et d'une résistance à la corrosion C3, il peut résister efficacement à une humidité élevée, au brouillard salin et à la poussière, et résister à une large plage de températures de fonctionnement de -25 ℃ ~ + 70 ℃.
Prend en charge le fonctionnement manuel d'urgence en cas de panne de bus, garantissant un contrôle ininterrompu des vannes et des processus de production/exploitation continus, ce qui constitue une garantie de sécurité cruciale pour une utilisation industrielle sur site.
La structure optimisée de transmission à engrenages rend l'actionneur de petite taille et à haute efficacité de transmission, économisant ainsi de l'espace d'installation et réduisant la consommation d'énergie pendant le fonctionnement.
Compatible avec le bus CAN pour un retour d'information en temps réel sur l'état de fonctionnement et une fonction de protection contre les surcharges intégrée, qui peut prévenir efficacement les défauts du système causés par une pression anormale et prolonger la durée de vie des vannes et des actionneurs.
Catégorie | Paramètres |
Sortie de base | Angle de sortie : 0°–90° (90°–360° en option) |
Alimentation | Triphasé : 380 V CA 50 Hz ; Monophasé : 220VAC 50Hz Tolérance de tension : ±10 % ; Tolérance de fréquence : ±5 Hz |
Performances du moteur | - Type : Moteur asynchrone, couple élevé, faible inertie, hermétiquement fermé - Classe d'isolation : Classe F - Protection contre la surchauffe : 130 ℃ (interrupteur thermique intégré) - Cycle de service : type marche-arrêt (S2-15min, 60 démarrages/heure) ; Type de régulation (S4-25%, 1200 démarrages/heure) |
Modes de contrôle | - Commande locale : fonctionnement du bouton (ouverture/fermeture/arrêt) - Télécommande : commande de commutateur 2 fils/3 fils/4 fils, commande d'urgence ESD, commande proportionnelle 4-20 mA, Modbus RTU, Profibus DP, communication à deux fils HCBUS-100 (tous en option) |
Fonctions de protection | - Protection contre la surchauffe du moteur - Surveillance de la séquence de phases de puissance et correction automatique - Double protection contre le couple (couple nominal de 40 à 100 %, réglable) - Protection double étanchéité (norme IP67, jusqu'à IP68) - Défaut d'encodeur, blocage de vanne, inversion instantanée du moteur, protection contre les défauts matériel/paramètre/contrôle. |
Adaptabilité environnementale | - Température de fonctionnement : -30℃–+70℃ (Type antidéflagrant : -20℃–+70℃) - Protection contre la corrosion : boîtier en alliage d'aluminium avec phosphatation et pulvérisation de plastique ; Attaches en acier inoxydable; Connecteurs plaqués or |
Antidéflagrant et CEM | - Indice antidéflagrant : Standard Exd Ⅱ BT4, jusqu'à Exd Ⅱ CT4 - Immunité CEM : Niveau Ⅲ, conforme à la norme IEC61000-4-3 |
Détection de position | Codeur absolu sans contact, sans pile pour la mémoire de position après mise hors tension |
Contrôle analogique (en option) | - Signal d'entrée : 4-20 mADC (isolé, protection contre les courts-circuits, connexion non polaire) - Signal de retour : 4-20 mADC (Précision ±0,5%, Linéarité ±1%, Dérive de température <±200ppm) - Bande morte de contrôle : 0,3 % à 5 % réglable (par défaut 0,8 %) - Action de perte de signal : maintien de position (par défaut)/ouverture complète/fermeture complète/position prédéfinie |
Communication par bus (en option) | - Modbus RTU : Débit en bauds jusqu'à 38,4 Kbit/S, 31 appareils maximum par réseau, distance de transmission maximale de 1 200 m sans répéteur - Profibus DP : débit en bauds 9,6 Kbit/S – 12 Mbit/S, maximum 126 appareils par réseau, interface redondante double canal |
Structure mécanique | - Boîtier principal : Alliage d'aluminium (phosphatation et pulvérisation de plastique) - Engrenage à vis sans fin : alliage de bronze à haute résistance - Vis sans fin : acier allié à haute résistance (traité thermiquement) - Fonctionnement manuel : clé hexagonale pour fonctionnement d'urgence |
Protection électrique | - Circuit imprimé : protection triple (humidité, brouillard salin, poussière) - Signaux externes : Isolation optocoupleur, protection contre la foudre à 3 niveaux - Mise à la terre de sécurité : vis en laiton M8×10 |
Sortie de retour | - Standard : 4 contacts de relais auto-verrouillables (5A@30VDC/250VAC, NO/NC configurable) - En option : retour de position analogique 4-20 mADC (protection contre les courts-circuits, détection de circuit ouvert) |
Hengchun Actuator, le fabricant de l'actionneur électrique intelligent de la série HVQ , est une entreprise certifiée ISO avec des systèmes de fabrication et de contrôle qualité stricts couvrant l'ensemble du processus de production, depuis l'achat des composants jusqu'à la livraison du produit fini. Tous les actionneurs électriques, y compris la série HVQ, sont conçus et produits conformément aux normes industrielles internationales, et le produit a passé avec succès des tests professionnels antidéflagrants et de performance, offrant une garantie de qualité fiable aux clients du monde entier. L'équipe de R&D indépendante de l'entreprise et son atelier de fabrication avancé garantissent la cohérence et la stabilité des performances du produit, et le système après-vente parfait soutient en outre l'utilisation à long terme de l' actionneur électrique intelligent de la série HVQ..
Spécialisé pour le contrôle des vannes dans les conduites de fioul marin, d'huile lubrifiante et d'eau de refroidissement. Sa protection IP67 et sa résistance à la corrosion C3 peuvent s'adapter à l'environnement marin à forte humidité et aux embruns salins, et la fonction d'urgence manuelle assure la sécurité de la navigation maritime.
Appliqué au contrôle des vannes dans les centrales thermiques et les centrales de chauffage. Compatibilité avec le réseau électrique industriel 380 V CA. Le retour en temps réel du bus CAN permet un contrôle intelligent et efficace des pipelines de la centrale électrique, et la protection contre les surcharges évite les défauts du système causés par des anomalies de pression.
Convient pour le contrôle des vannes dans les conduites d'eau de refroidissement et d'air de combustion des hauts fourneaux. Résiste aux environnements de production métallurgique difficiles, à haute température et riches en poussière, grâce à sa grande adaptabilité à la température et à sa conception anti-poussière.
Utilisé pour le contrôle automatique des vannes dans les stations de pompage d'approvisionnement en eau et les usines de traitement des eaux usées. La conception étanche à l'eau et à la poussière s'adapte aux conditions de travail extérieures humides et poussiéreuses, et la fonction de contrôle numérique précise aide le système d'alimentation en eau à économiser de l'énergie et à réduire la consommation.
Il est compatible avec les réseaux électriques industriels de 380 V CA, qui constituent l'alimentation standard pour la plupart des scénarios industriels, aucun équipement de conversion de puissance supplémentaire n'est nécessaire pour une utilisation sur site.
Oui, l'angle de sortie standard est de 0 à 90° et une version optionnelle à 360° est fournie pour les clients ayant des exigences particulières en matière de contrôle de vanne , qui peuvent être personnalisées en fonction des besoins industriels réels.
Il offre des performances sans entretien à long terme, et la structure mécanique optimisée et les composants de haute qualité réduisent les travaux de maintenance quotidiens. Seule une simple inspection régulière est nécessaire dans des conditions de travail difficiles pour garantir un fonctionnement stable.
