Série CKDYJ

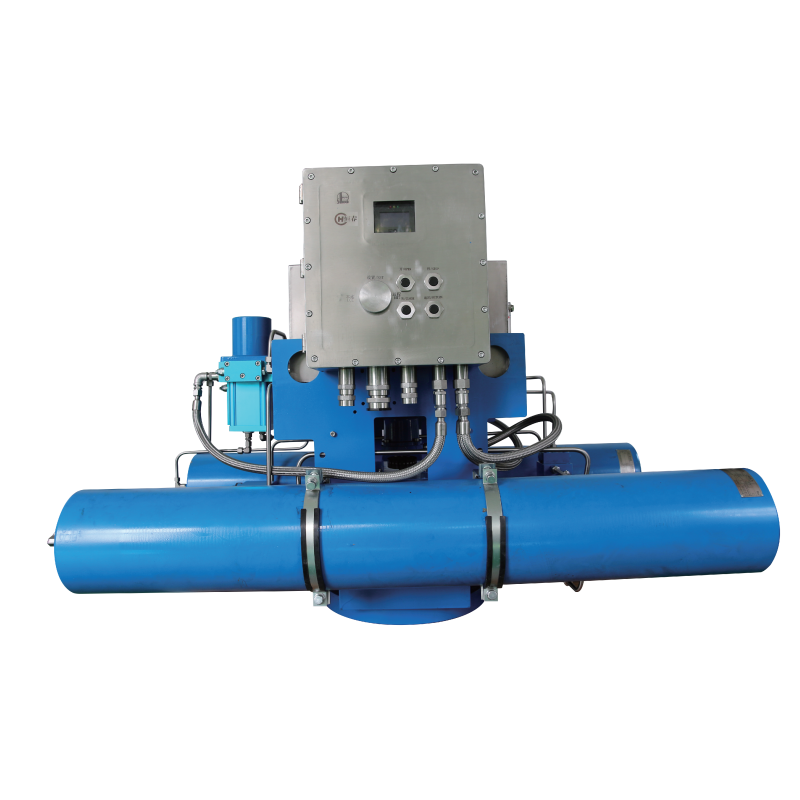

L' actionneur électrohydraulique intelligent à quart de tour de la série CKDYJ est un dispositif de commande de terminal intégré mécatronique-hydraulique développé indépendamment par Yangzhou Hengchun Electronics Co., Ltd. En tant hautes performances qu'actionneur électrohydraulique fraction de tour , il adopte une conception intégrée modulaire avec une pompe hydraulique et un réservoir d'huile intégrés, éliminant le besoin d'une alimentation en huile externe et réduisant la complexité de l'installation sur site. Cet actionneur de vanne intelligent s'adapte parfaitement aux vannes papillon, aux vannes à bille, aux vannes à vanne et à d'autres types de vannes, prenant en charge les modes de contrôle à distance/local/infrarouge, et est équipé d'un arrêt d'urgence ESD et de fonctions de fonctionnement d'urgence manuelle, garantissant un fonctionnement sûr et fiable dans diverses conditions de travail.

Cet actionneur industriel offre des performances exceptionnelles avec de multiples avantages fondamentaux. Il présente une large plage de couple de sortie (800 N·m – 290 000 N·m) pour s'adapter aux demandes de contrôle de vannes exigeantes, avec une vitesse de réponse rapide (5 Hz) et une précision de contrôle élevée (< 0,15 % de la course complète) pour une régulation précise du débit et de la pression. La conception de mise en service sans couvercle permet le réglage des paramètres via des boutons de panneau ou des configurateurs infrarouges non intrusifs, améliorant ainsi l'efficacité de la maintenance. Équipé de microprocesseurs ARM 32 bits de qualité automobile, il possède une forte capacité anti-interférence et une grande fiabilité. Un grand écran OLED avec une IHM chinois-anglais affiche clairement les informations de position, de pression et de défaut, et la fonction complète d'enregistrement des données facilite la traçabilité. Il atteint une maximale classe de protection IP68 et possède des indices antidéflagrants Ex d IIB T4 / Ex d IIC T4, adaptés aux environnements difficiles et dangereux. De plus, il dispose d'une double protection contre la surpression, d'un maintien de la position en cas de panne de courant, d'une conception sans fuite et d'une régulation de la vitesse du servomoteur pour éviter les coups de bélier, avec de faibles besoins d'entretien. Plusieurs modes de communication (analogique, numérique, PROFIBUS, MODBUS) permettent une intégration transparente avec les systèmes DCS/PLC.
Paramètres | Description |
Plage de couple | Montage direct à course angulaire : 800N.m -290000N.m) |
Type de contrôle | Tout ou rien, régulation, bus de terrain |
Précision du contrôle | <0,2% (Type de régulation : <0,15%) |
Bande morte | 0,15 % ~ 5 % (réglable) ; Répétabilité : <0,15 % |
Temps de réponse | <0,2s |
Classe de protection | IP65, IP68 (personnalisable) |
Plage de température | Type standard : -20~70°C ; Option basse température : -40~70°C |
Classe antidéflagrante | ExdIIBT4, ExdIICT4 (personnalisable) |
Technologie du moteur | Servomoteur CC sans balais |
Pouvoir | Type général : 750W/1500W/3000W |
Classe d'isolation du moteur | CLASSE F (155°C) |
Tension d'alimentation | 220 V/380 V CA, 50/60 Hz |
Connexion électrique | M332 × 2 pièces, M482 × 1 pièce |
Signal d'entrée | 4-20 mA (type régulateur) ou contact sec (type marche-arrêt) ou signal bus de terrain |
Signal de sortie | 4-20 mA (type régulateur) ou contact sec (position ouverte, position fermée ou alarme de défaut, etc.) |
Capteur de position | Codeur absolu Hall (mesure directement la course/l'angle de la broche de sortie) |
Capteur de couple | Renvoie directement le couple/poussée de sortie en mesurant la pression de sortie ; Résolution : 0,1 % |
Pression nominale du système | 12-14MPa |
Indicateur de position | Mécanique/Électronique |
Huile hydraulique | Huile hydraulique standard 32# ; Huile hydraulique basse température (en option pour les conditions de basse température) |
Bride de sortie | Conforme aux normes ISO 5210/GB12222 et ISO5211/GB12223 |
Modèle | Diamètre d'alésage | Couple de sortie de 10 Mpa | Couple de sortie 14Mpa | Temps de course (S) | ||
Moteur 750 W | Moteur 1500W | Moteur 3000W | ||||
CKDYJ08 | 50 (simple) | 800 | 1120 | 5.5 | 2.7 | 一 |
CKDYJ13 | 63 (célibataire) | 1300 | 1890 | 8 | 4 | 一 |
CKDYJ15 | 50 (doubles) | 1500 | 2100 | 9.5 | 4.6 | 一 |
CKDYJ24 | 80 (simple) | 2400 | 3300 | 14.5 | 7.5 | 一 |
CKDYJ30 | 63 (Double) | 2750 | 3850 | 16 | 8 | 一 |
CKDYJ45 | 100 (simple) | 4500 | 6300 | 27 | 14 | 一 |
CKDYJ50 | 80 (doubles) | 4900 | 6800 | 27 | 14 | 一 |
CKDYJ80 | 125 (simple) | 8200 | 11400 | 47 | 24 | 一 |
CKDYJ100 | 100 (doubles) | 9200 | 12800 | 53 | 27 | 14 |
CKDYJ120 | 140 (simple) | 12000 | 16800 | 64 | 32 | 16 |
CKDYJ170 | 125 (doubles) | 16300 | 22800 | 一 | 47 | 24 |
CKDYJ220 | 140 (doubles) | 22000 | 30800 | 一 | 67 | 34 |
CKDYJ300 | 160 (doubles) | 32000 | 44800 | 一 | 93 | 47 |
CKDYJ450 | 180 (doubles) | 45000 | 63000 | 一 | 128 | 64 |
CKDYJ700 | 200 (doubles) | 65000 | 91000 | 一 | 184 | 92 |
Hengchun adhère à un contrôle de qualité strict pour l' actionneur électrohydraulique intelligent à tour partiel de la série CKDYJ , l'ensemble de la machine bénéficiant d'une garantie de 18 mois et les composants de base (moteur, contrôleur, etc.) d'une garantie de 24 mois , plus un service de maintenance à vie après la période de garantie. Le produit est fabriqué conformément aux normes internationales et à la certification ISO, et toutes les pièces clés sont rigoureusement testées pour garantir des performances stables. Nous fournissons des vidéos d'installation gratuites et des conseils techniques à distance pour tous les clients ; Des conseils d'installation sur site sont disponibles pour les achats groupés (frais de déplacement à la charge de l'acheteur). Les modèles standards ont un délai de livraison de 28 à 30 jours ouvrables et les modèles personnalisés de 30 à 45 jours ouvrables.
L' actionneur électrohydraulique intelligent à quart de tour de la série CKDYJ est largement utilisé dans plus de 20 scénarios industriels, couvrant des domaines clés tels que le pétrole et le gaz (tête de puits, pipeline longue distance, terminal GNL), la pétrochimie (réacteur, tour de rectification), l'énergie (énergie thermique/nucléaire, stockage d'énergie photovoltaïque/éolienne), le traitement de l'eau (aqueduc, usine de traitement des eaux usées), la métallurgie (usines sidérurgiques, fonderie de métaux non ferreux), l'ingénierie maritime (offshore). plate-forme pétrolière, système d'énergie marine) et transformation pharmaceutique/alimentaire. Il est particulièrement adapté aux conditions de travail antidéflagrantes, , aux scénarios de fonctionnement sans surveillance et aux environnements difficiles avec des températures extrêmes, de la poussière et de la corrosion, répondant aux exigences de contrôle des vannes industrielles dans différentes conditions complexes.
Fournissez des paramètres détaillés de la vanne (type, couple requis), des paramètres de conditions de travail (pression, température, environnement) et des exigences de contrôle (type de signal, besoins en retour), et notre équipe de professionnels fournira gratuitement une assistance individuelle à la sélection du modèle.
Outre la garantie standard, nous proposons une maintenance à vie, comprenant le diagnostic des pannes, la fourniture de pièces de rechange et la réparation sur site. Notre équipe après-vente répond rapidement pour résoudre les problèmes des clients dans les meilleurs délais.
