Actionneur pneumatique à crémaillère et pignon

Introduction à l'actionneur pneumatique à crémaillère et pignon série BHA

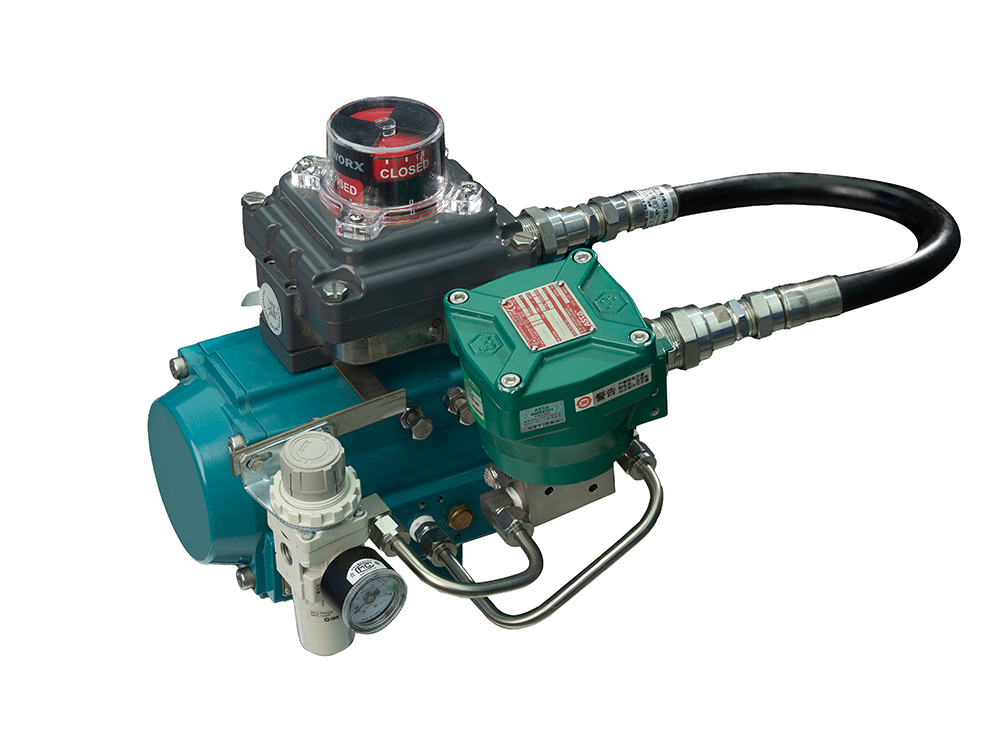

L' actionneur pneumatique à crémaillère et pignon de la série BHA est un dispositif d'entraînement industriel haute performance conçu par Yangzhou Hengchun Electronics Co., Ltd., l'un des principaux fabricants chinois d'actionneurs de vannes. Cet actionneur exploite l'air comprimé pour entraîner des pistons doubles pour un mouvement linéaire, avec la crémaillère de précision intégrée sur les pistons engrenant avec l'engrenage de l'arbre de sortie pour convertir efficacement le mouvement linéaire en un mouvement rotatif précis (course angulaire). Classé en types à double effet et à simple effet, il s'agit d'un incontournable pour les entraînements à course angulaire standardisés, à couple élevé et de haute fiabilité, parfaitement adapté au contrôle tout ou rien à 90°/180° des vannes, des registres d'air et des registres industriels, même dans des conditions de travail difficiles. La variante à simple effet est spécialement conçue pour les conditions de travail d'arrêt d'urgence, offrant des performances de sécurité critiques.

Avantages clés de l'actionneur pneumatique à crémaillère et pignon série BHA

Sortie de couple élevée et précision de mouvement

À une pression d'air standard de 0,6 MPa (6 bars), l'actionneur fournit un couple/poussée de sortie non inférieur à la valeur marquée sans déformation permanente. Avec un couple allant de 12,2 Nm à 13 024 N.m pour les modèles à double effet selon différentes spécifications, répondant à diverses demandes de charges industrielles.

Large adaptabilité opérationnelle

Il fonctionne de manière stable sous une température ambiante de -40 ℃ à 70 ℃ et une plage de pression atmosphérique de 0,4 MPa à 0,7 MPa. Adaptation aux environnements industriels extrêmes avec des exigences strictes en matière d’alimentation en air (air propre et sec, exempt de gaz/liquide corrosif).

Durabilité et longue durée de vie

Construit avec des matériaux de haute qualité, l'actionneur atteint une durée de vie de ≥50 000 cycles d'ouverture-fermeture sous charge nominale. Sans blocage ni rampement lors de l'entrée d'air à basse pression, garantissant un fonctionnement continu à long terme.

Spécifications techniques

Assurance qualité

Hengchun adhère à un contrôle de qualité strict pour l' actionneur pneumatique à crémaillère et pignon de la série BHA , toutes les unités étant soumises à un ensemble complet de tests rigoureux avant la livraison : test à vide (entrée d'air à basse pression sans blocage), test de charge (le couple/poussée répond à la valeur marquée à 0,6 MPa), test de résistance (maintien de la pression de 3 minutes à 1,5 × pression de fonctionnement maximale, aucune fuite/déformation) et test d'étanchéité (maintien de la pression de 3 minutes à 1,1 × pression de fonctionnement maximale, aucune fuite anormale). L'actionneur est conforme aux normes nationales chinoises et à la certification ISO du fabricant, garantissant une qualité constante et des performances fiables pour les applications industrielles.

Applications industrielles et cas d'utilisation

Entraînement de vannes (application principale)

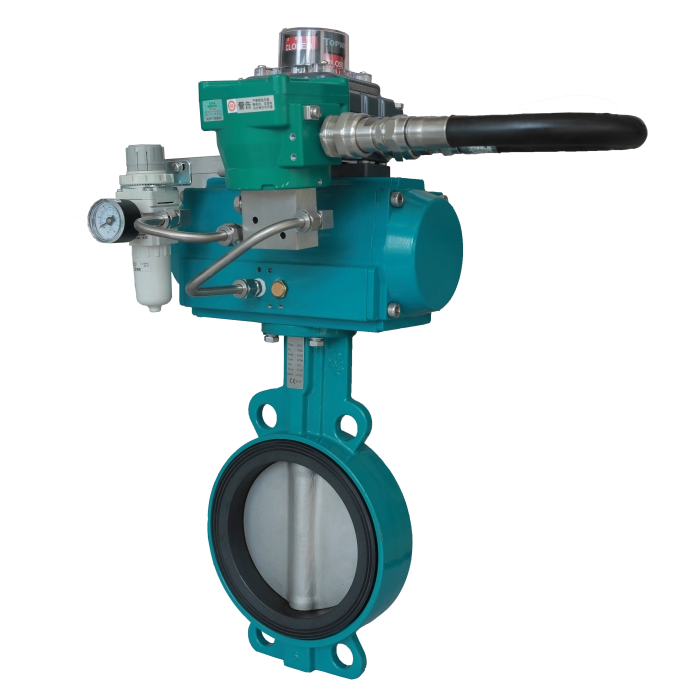

L'utilisation principale de l' actionneur pneumatique à crémaillère et pignon est l'entraînement de vannes à bille et de vannes papillon dans les industries du pétrole et du gaz, de la production d'électricité et du traitement de l'eau, les trois secteurs principaux desservis par Hengchun, réalisant un contrôle marche-arrêt précis des conduites de fluides.

Amortisseurs d'air et industriels

Il est largement utilisé pour contrôler les registres d'air dans les systèmes de ventilation et les registres industriels dans l'industrie lourde, avec un mouvement de course angulaire stable garantissant une régulation précise du débit et du volume d'air.

Opérations dans des conditions difficiles

Sa conception structurelle robuste et sa grande adaptabilité à la température le rendent adapté aux conditions de travail industrielles en extérieur, à haute humidité et à basse température, telles que les plates-formes pétrolières offshore et les centrales électriques extérieures.

FAQ

Quelle est la plage de pression d'alimentation en air typique (Bar) pour l'actionneur ?

La pression d'alimentation en air de fonctionnement standard est de 4 à 7 bars (0,4 MPa-0,7 MPa), et l'actionneur peut également fonctionner avec une pression d'air maximale de 8 bars pour un couple de sortie plus élevé (voir le tableau officiel des couples de sortie pour plus de détails).

Comment fonctionne l' actionneur pneumatique à crémaillère et pignon série BHA  ?

Il utilise de l'air comprimé pour entraîner des pistons doubles pour un mouvement linéaire ; la crémaillère de précision sur les pistons s'engrène avec l'engrenage de l'arbre de sortie, convertissant le mouvement linéaire en mouvement de course angulaire rotatif pour entraîner les vannes et les amortisseurs pour un contrôle marche/arrêt.

Quelle est la différence entre les actionneurs pneumatiques simple effet et double effet ?

Les actionneurs à double effet utilisent de l'air comprimé pour les actions d'ouverture et de fermeture, tandis que les actionneurs à simple effet utilisent de l'air comprimé pour une action (ouverture/fermeture) et un ressort pour l'action de retour. Les modèles à simple effet sont spécifiquement utilisés pour les conditions de travail d'arrêt d'urgence, tandis que les modèles à double effet sont destinés au contrôle marche-arrêt continu régulier.
