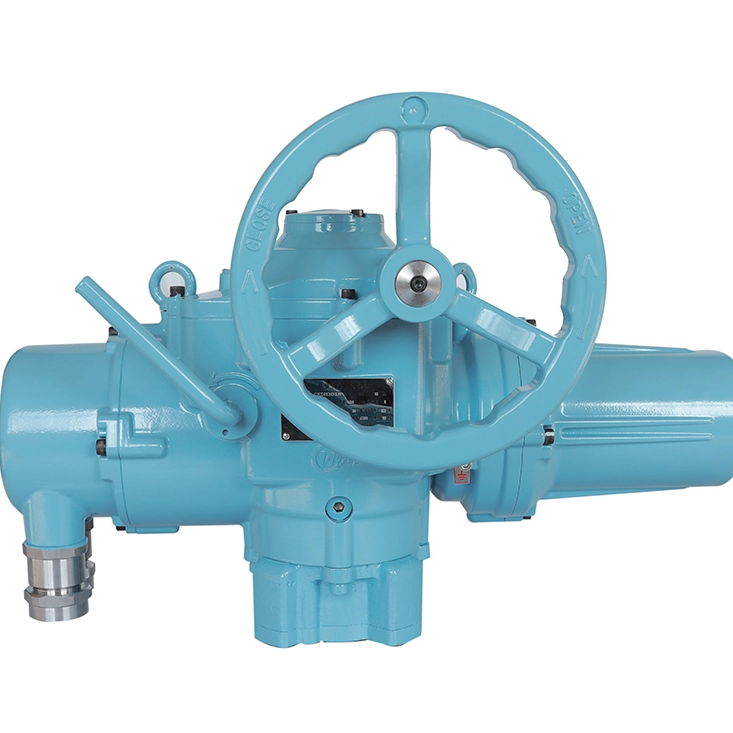

L'actionneur électrique de vanne multitours de qualité nucléaire de classe 1E, catégorie K3 de la série CKDH est un dispositif d'entraînement principal indépendant R&D par Yangzhou Hengchun Electronics Co., Ltd. pour le domaine de l'énergie nucléaire. Installé à l'extérieur de l'enceinte de confinement des réacteurs nucléaires, il peut fonctionner de manière stable dans des conditions de travail normales et sous une charge sismique d'arrêt sûr SL2, avec une durée de vie nominale de 40 ans, répondant pleinement aux exigences strictes des systèmes de traitement de l'énergie nucléaire.
| Quantité: | |
|---|---|
Série CKDH
L' actionneur électrique de vanne multitours de qualité nucléaire K3 de classe 1E, série CKDH est un dispositif d'entraînement de vanne développé indépendamment par Yangzhou Hengchun Electronics Co., Ltd. pour les applications dans les centrales nucléaires. Il est installé à l’extérieur de l’enceinte de confinement du réacteur et est conçu pour fonctionner dans des conditions normales de la centrale et sous des charges sismiques d’arrêt sûr SL2. L'actionneur utilise une transmission mécanique à vis sans fin avec un moteur CA triphasé de 380 V et convient aux vannes à vanne, aux vannes à soupape et à d'autres vannes à course linéaire dans les systèmes auxiliaires d'îlots nucléaires, les îlots conventionnels et les systèmes auxiliaires liés à la sécurité. La durée de vie nominale est de 40 ans.
L"actionneur est certifié de catégorie sismique I et est conçu pour résister aux charges sismiques d"arrêt sûr SL2 tout en maintenant son fonctionnement pendant les événements de dimensionnement. Il est conçu pour une irradiation gamma cumulée jusqu"à 110 × 10⊃3; Gy sur sa durée de vie nominale, ce qui permet une installation dans des zones présentant des niveaux de rayonnement élevés en dehors du confinement.
La durée de vie nominale de 40 ans correspond au cycle d"exploitation des centrales nucléaires. Les composants de base comprennent un carter de boîte de vitesses en alliage d"aluminium ZL111, une vis sans fin en acier allié 20CrMnTi et un engrenage à vis sans fin en bronze d"aluminium QAl10-4-4. Ces matériaux sont sélectionnés pour leur résistance mécanique, leur résistance à l"usure et leur stabilité dimensionnelle dans des conditions d"exploitation à long terme des centrales nucléaires. Chaque unité est soumise à une inspection en usine avant expédition.
L"actionneur a un indice de protection IP68, offrant une protection contre la poussière et une immersion continue pour les environnements humides et poussiéreux des centrales nucléaires. Un ensemble ressort à disque combiné à un mécanisme de contrôle de couple offre une protection contre les surcharges, arrêtant le moteur lorsque le couple dépasse le seuil défini et protégeant la vanne et l"actionneur des dommages mécaniques.
L"architecture modulaire permet une installation et une mise en service efficaces sur site. Les composants peuvent être démontés et remplacés individuellement, ce qui réduit le temps de maintenance et les temps d"arrêt lors des arrêts planifiés. L"actionneur produit directement le couple ; la sortie de poussée des vannes à tige montante peut être obtenue grâce à un dispositif de conversion dédié.
Catégorie de paramètre | Paramètres spécifiques |
|---|---|
Type de produit | Actionneur électrique de vanne multitours de qualité nucléaire |
Classement de sûreté nucléaire | Indice de sécurité électrique de classe 1E ; Classement sismique de catégorie K3 ; Certification sismique catégorie I |
Vie de conception | 40 ans |
Indice de protection | IP68 |
Alimentation | 380 V CA triphasé |
Structure de transmission | Transmission mécanique à vis sans fin |
Formulaire de sortie | Sortie de couple (sortie de poussée via un dispositif de conversion) |
Vannes applicables | Vannes à vanne pour énergie nucléaire, vannes à soupape et autres vannes linéaires |
Résistance sismique | Résiste à la charge sismique d’arrêt sécurisé SL2 |
Résistance aux radiations | Résiste à une irradiation gamma cumulée de 110 × 10⊃3; Gy |
Conditions de fonctionnement | Fonctionnement stable dans des conditions de travail normales et des conditions d"arrêt sûres |
Protection contre les surcharges | Ensemble ressort à disque + mécanisme de contrôle de couple |
Matériaux de base | Carter de boîte de vitesses ZL111, vis sans fin 20CrMnTi, engrenage à vis sans fin QAl10-4-4 |
Traitement | Usinage de précision avec inspection en cours de processus |
Caractéristique de conception | Architecture modulaire |
Emplacement d"installation | En dehors de la cuve de confinement du réacteur nucléaire |
La série CKDH est conçue et testée conformément à la norme IEEE 382-2019 (Standard for Qualification of Safety-Related Valve Actuators) et RCC-E Chapter A5000 (équipement électrique pour centrales nucléaires). Le fabricant opère sous un système de gestion de la qualité ISO 9001. Chaque unité est soumise à des tests en usine, notamment une vérification du couple, une simulation sismique et des tests de performances de protection IP68 avant expédition.
La production suit des procédures de fabrication documentées de qualité nucléaire avec des enregistrements de matériaux traçables. La vis sans fin et l"engrenage à vis sans fin sont usinés avec précision et inspectés pour vérifier leur conformité dimensionnelle. L"assemblage final comprend les tests fonctionnels du mécanisme de contrôle de couple, de l"indicateur de position et des connexions électriques. Les enregistrements de test sont conservés pour chaque unité numérotée en série.
L"actionneur commande des vannes à vanne et des vannes à soupape dans les circuits de refroidissement, d"eau d"alimentation et de drainage des îlots nucléaires. Il maintient le fonctionnement sous les charges sismiques SL2, garantissant ainsi la fiabilité des systèmes auxiliaires dans des conditions d"arrêt normales et sûres.
Dans les îlots conventionnels, l"actionneur est utilisé sur les canalisations de traitement de vapeur, d"eau d"alimentation et d"eau de condensat. Sa protection IP68 et sa résistance aux radiations s"adaptent à l"environnement humide, chaud et potentiellement contaminé des installations insulaires conventionnelles.
Pour les systèmes de refroidissement d"urgence et de décompression, l"actionneur répond aux commandes d"ouverture et de fermeture de la vanne dans des conditions d"arrêt sûres. Le mécanisme de protection contre les surcharges évite d"endommager les soupapes de sécurité pendant les transitoires d"actionnement.
L"actionneur convient aux vannes des canalisations d"eau, de vapeur et d"autres fluides de traitement de qualité nucléaire. Il est conçu pour un fonctionnement continu à long terme dans les environnements à température élevée et à rayonnement élevé que l’on trouve à l’extérieur de l’enceinte de confinement du réacteur.
Il est adapté aux vannes à course linéaire des centrales nucléaires, principalement les vannes à vanne et les vannes à soupape. La sortie de poussée peut être fournie via un dispositif de conversion dédié pour les vannes nécessitant une poussée plutôt qu"un couple.
Il est certifié catégorie sismique I et conçu pour résister aux charges sismiques d’arrêt sécurisé SL2. Il est conçu pour une irradiation gamma cumulée jusqu"à 110 × 10⊃3; Gy sur sa durée de vie nominale de 40 ans.
L"actionneur est conçu et qualifié selon IEEE 382-2019 et RCC-E Chapitre A5000. La fabrication suit un système de gestion de la qualité ISO 9001 avec une traçabilité par numéro de série et des enregistrements de tests en usine.
En tant que fabricant d"origine, Yangzhou Hengchun fournit des services d"assistance technique, de mise en service sur site et de maintenance pour la série CKDH. Le soutien est structuré pour correspondre à la durée de vie nominale de 40 ans et aux cycles d’arrêt programmés des centrales nucléaires.
