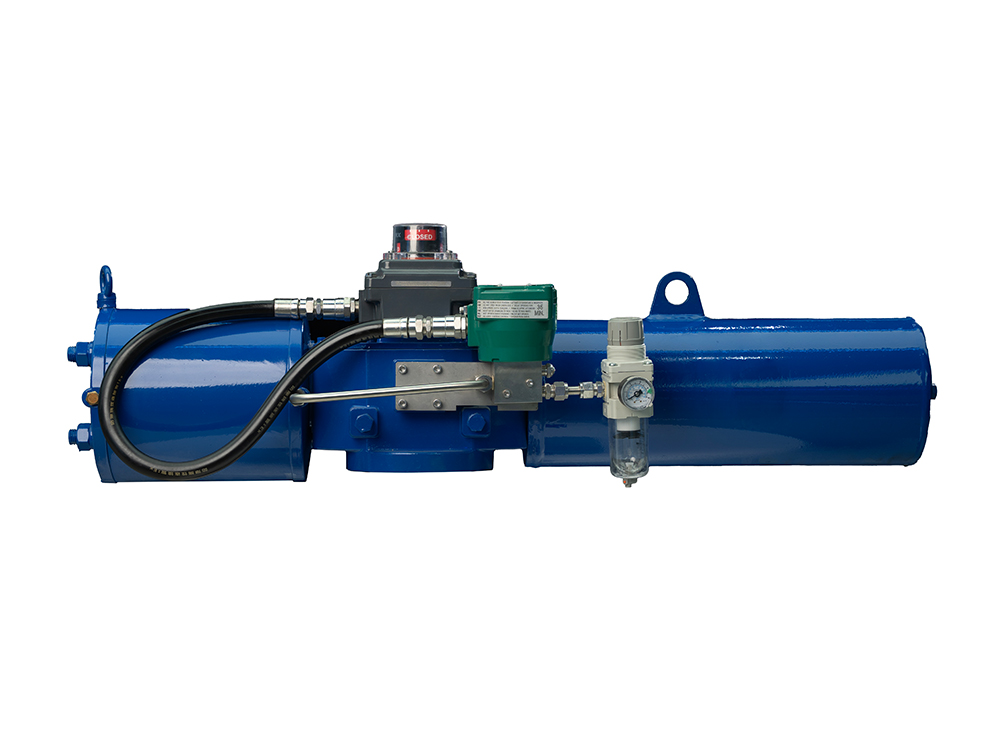

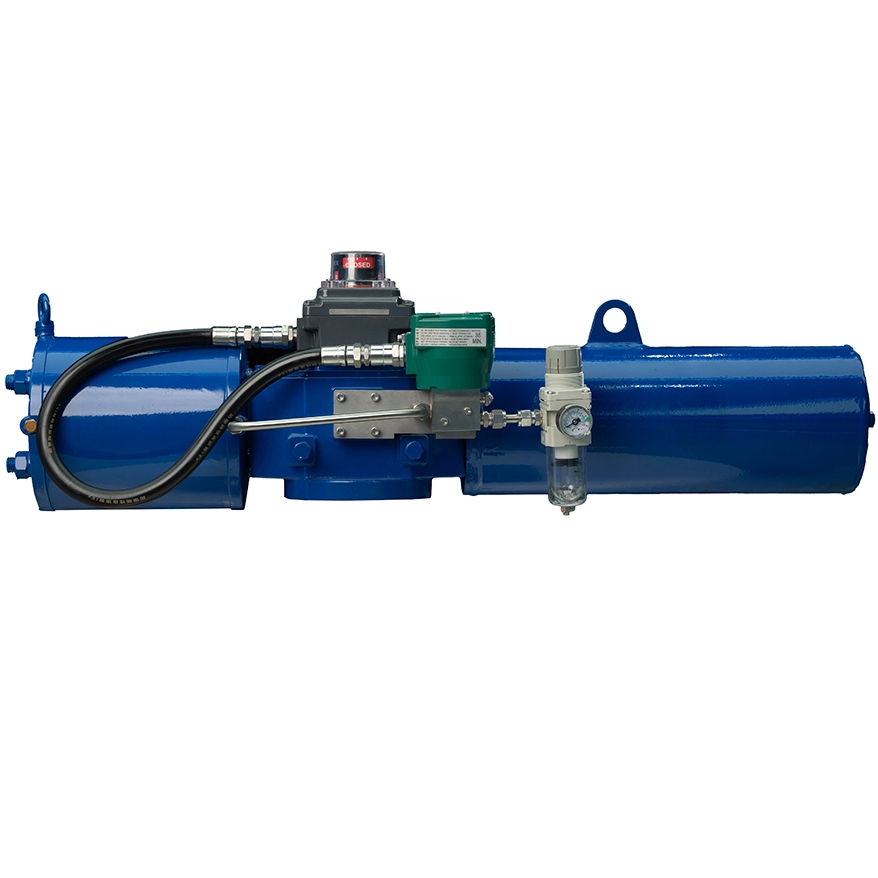

Actionneur pneumatique Scotch Yoke

Introduction à l'actionneur pneumatique Scotch Yoke série BHF

Conception et fonction de base

L' actionneur pneumatique Scotch Yoke de la série BHF est un système d'entraînement à course angulaire de précision de Hengchun Actuator, un fabricant de confiance basé en Chine. Construit avec un mécanisme de transmission fourche-curseur haut de gamme, cet actionneur convertit efficacement le mouvement linéaire du piston en sortie rotative (90°±1°), offrant ainsi des performances sans jeu essentielles au contrôle des vannes industrielles. Conçu pour la fiabilité, il constitue la source d'alimentation idéale pour les vannes à bille, les vannes papillon et les registres d'air, avec une plage de couple allant de 40 N·m à 50 000 N·m (avec réducteur), ce qui en fait un choix de premier ordre pour les applications à couple élevé dans les industries exigeantes.

Avantages clés de la série BHF

Sortie de couple élevée pour les besoins intensifs

La série BHF se distingue par sa capacité de couple exceptionnelle, de 40 N·m (standard) à 50 000 N·m (max avec réducteur). Cette solidité élimine les pannes opérationnelles dans les systèmes de vannes de grand diamètre, réduisant ainsi les temps d'arrêt dans les pipelines de pétrole et de gaz, les centrales électriques et les installations chimiques. Sa conception de verrouillage rigide garantit un positionnement précis, indispensable pour le contrôle des processus critiques.

Modes polyvalents et conformité à la sécurité

Offrant à la fois des configurations à ressort de rappel (simple effet) et à double effet, l'actionneur répond aux exigences d'arrêt d'urgence (ESD), une caractéristique essentielle pour les environnements dangereux. Le modèle à ressort de rappel réinitialise automatiquement les vannes en cas de perte d'alimentation en air, garantissant ainsi la conformité réglementaire dans les applications pétrochimiques et thermiques. en option L'indice antidéflagrant Exd II BT4/CT4 étend encore son utilisation dans les zones explosives.

Adaptabilité aux environnements extrêmes

Avec une plage de températures de fonctionnement personnalisable (-40 ℃ ~ + 120 ℃) ​​et un indice de protection IP65/IP67 , la série BHF fonctionne de manière fiable dans les champs pétrolifères de l'Arctique, les ateliers à haute température et les environnements industriels humides. Les matériaux de haute qualité (cylindre en fonte ductile QT450, joints FKM) résistent à la corrosion et à l'usure, supportant ≥50 000 cycles d'ouverture-fermeture sous charge nominale.

Spécifications techniques et assurance qualité

Paramètres de performances critiques

Les spécifications clés incluent une pression de fonctionnement nominale de 0,4 à 0,8 MPa (norme 0,6 MPa), une conception étanche (≤ (3+0,15 D) cm³/min pour le côté contre-pression) et la conformité aux normes GB/T 12223 (bride) et GB/T 7306.1/2 (filetage du port d'air). Les accessoires standards (indicateur d'ouverture, mécanisme manuel) permettent une installation rapide.

Certifications et fiabilité

Bénéficiant de la certification ISO 9001:2015 , la série BHF est soumise à des tests rigoureux (pression nominale de 1,5 × pendant 3 minutes, aucune fuite). Il est assorti d'une garantie de 18 mois et le contrôle qualité strict de Hengchun garantit des performances constantes sur chaque unité.

Applications industrielles et cas d'utilisation

L'actionneur pneumatique Scotch Yoke de la série BHF excelle dans :

• Pétrole et gaz : vannes ESD, vannes à bille pour pipelines

• Production d'énergie : registres de chaudière, vannes de régulation de vapeur

• Traitement de l'eau : Vannes papillon de grand diamètre

• Chimique : Actionnement de vannes antidéflagrantes dans les réacteurs

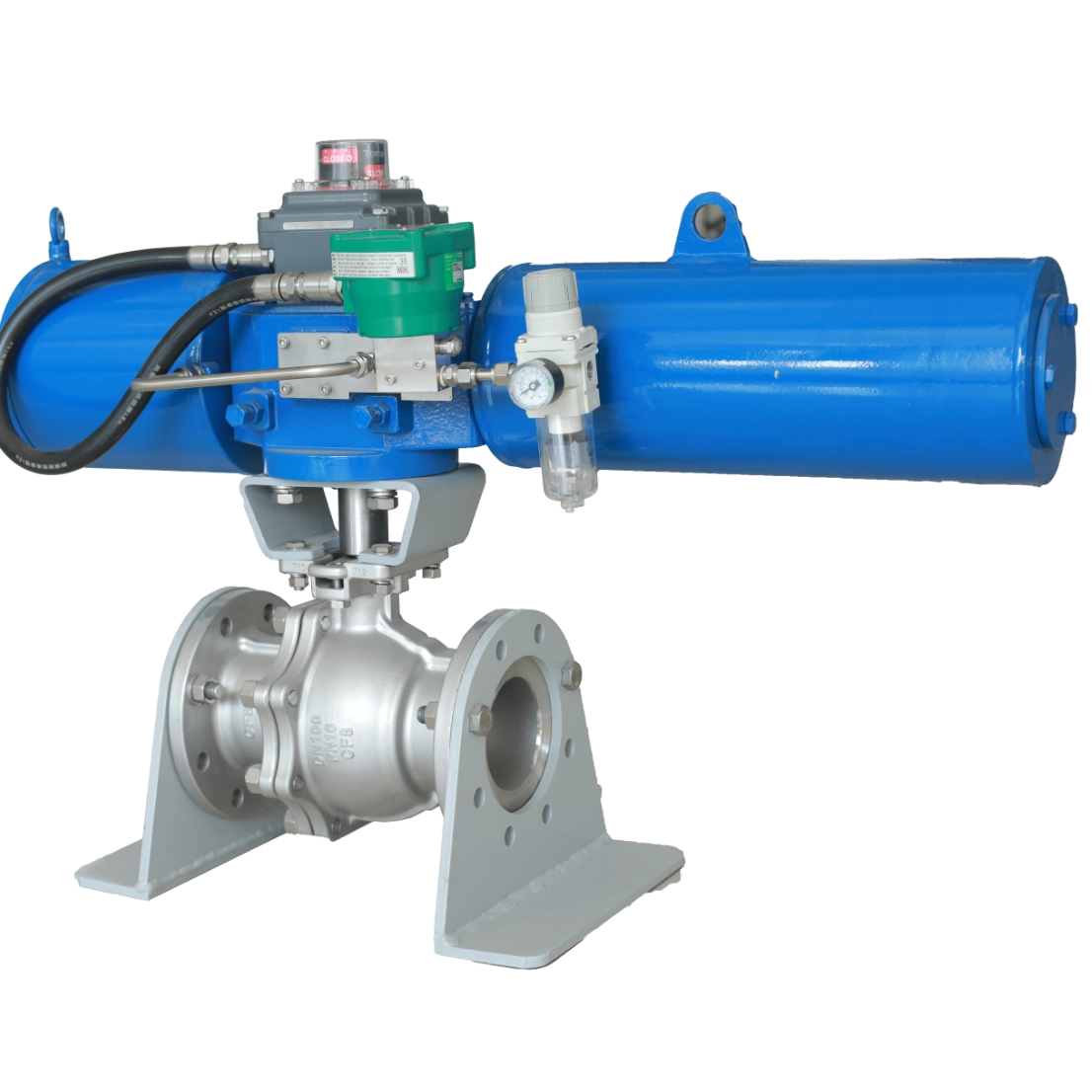

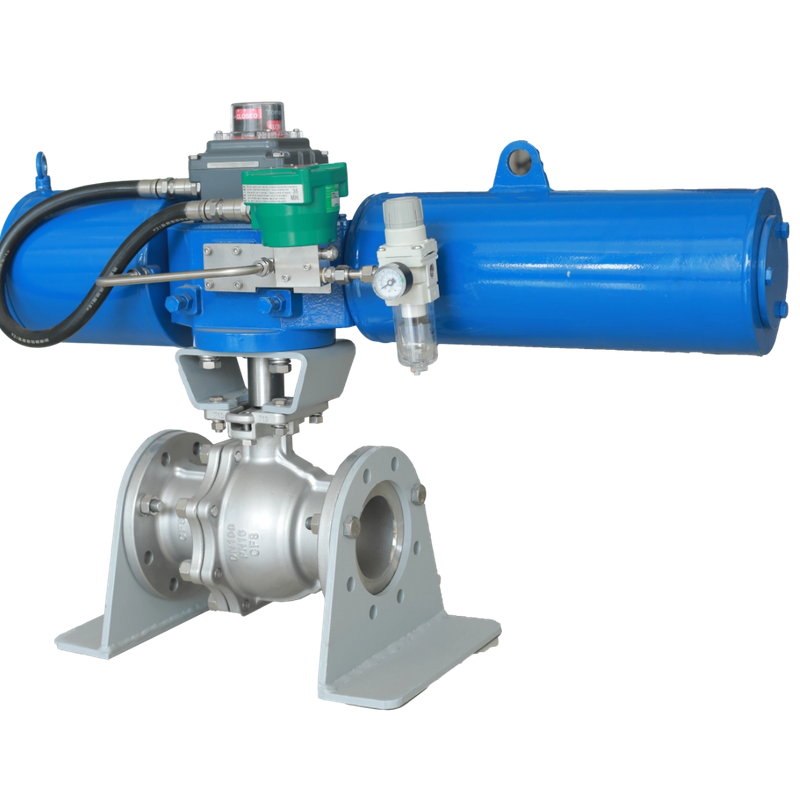

Il s'associe parfaitement aux vannes à bille (DN50-DN1200) et aux vannes papillon (DN100-DN2000), s'adaptant à divers systèmes de contrôle industriel.

FAQ et référence rapide

Quel est le délai de livraison pour les modèles standards ?

25-30 jours ouvrables ; une production accélérée est disponible pour les commandes urgentes.

L'actionneur peut-il être personnalisé ?

Oui – choisissez le couple, la plage de température, la qualité antidéflagrante et les accessoires en option (électrovanne, positionneur).

Quelle est la durée de vie ?

≥50 000 cycles sous charge nominale, garantissant des économies à long terme.
