Série BHS

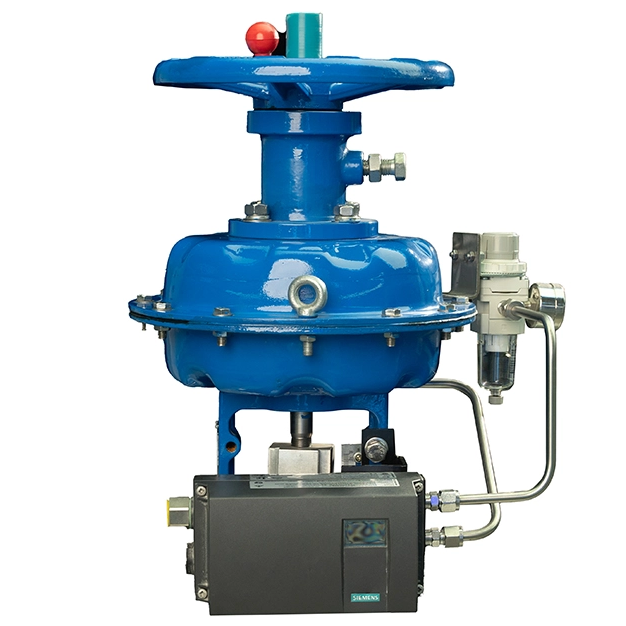

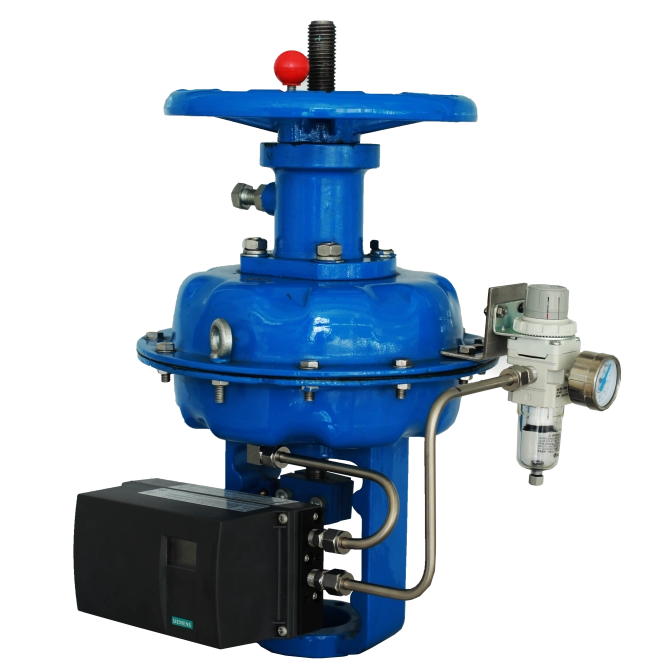

Fabriqué par Yangzhou Hengchun Electronics Co., Ltd., l' actionneur pneumatique à diaphragme de la série BHS est un dispositif de commande pneumatique haute performance qui convertit les signaux de pression pneumatique en déplacement linéaire précis et en force de sortie via des diaphragmes élastiques. En tant de base qu'actionneur pneumatique pour le contrôle des vannes industrielles, il entraîne directement le mouvement du tiroir des vannes de régulation et des vannes à soupape, réalisant une régulation continue précise et un contrôle marche-arrêt des paramètres clés du processus, notamment le débit de fluide, la pression et la température. Classée en types à ressort de rappel (simple effet) et à double effet, la version à simple effet est spécialement conçue pour les conditions de travail d'arrêt d'urgence (ESD), ce qui en fait un choix fiable pour le contrôle de sécurité industrielle. Avec une poussée simple action maximale de 93KN à une pression de 5 bars, cette série se démarque dans les applications industrielles lourdes.
L'actionneur présente une pression de fonctionnement nominale de 0,4 à 0,8 MPa (0,6 MPa pour un usage courant) et une résistance à la pression de 1,5 fois la pression nominale. Avec 3 minutes de maintien de la pression sans fuite ni déformation, garantissant un fonctionnement stable dans des conditions de haute pression.
Adopter des matériaux de haute qualité (bloc-cylindres en fonte ductile/fonte d'aluminium QT450, piston en alliage d'aluminium, joints NBR/FKM). L'actionneur atteint des taux de fuite ultra faibles, répondant aux normes industrielles strictes d'étanchéité pour le côté contre-pression et l'extrémité de l'arbre.
Il a une durée de vie de ≥50 000 cycles d'ouverture-fermeture sous charge nominale, avec une température de fonctionnement standard de -20℃~+80℃ et des versions basse/haute température personnalisables (-40℃~+80℃/-20℃~+120℃). Le niveau de protection atteint IP65/IP67, avec un niveau antidéflagrant Exd II BT4/CT4 en option pour les environnements dangereux.
Équipé d'accessoires standard et optionnels complets, il prend en charge les méthodes de montage sur support/bride. Conforme aux normes nationales de connexion et peut être parfaitement adapté à diverses vannes industrielles.
Paramètres | Description |
Mode d'action | Ressort de rappel (simple effet) |
poussée à simple action | 93KN（pression：5Bar） |
Pression de fonctionnement nominale | 0,4-0,8MPa (0,6MPa couramment utilisé) |
Résistance à la pression | 1,5 fois la pression de fonctionnement nominale, maintien de la pression pendant 3 minutes sans fuite/déformation |
Taux de fuite | Côté contre-pression ≤ (3+0,15D) cm³/min ; Bout d'arbre ≤ (3+0,15d)cm³/min (D=alésage du cylindre, d=diamètre de l'arbre, unité : mm) |
Durée de vie de l'actionnement | ≥50 000 cycles d'ouverture-fermeture (sous charge nominale) |
Température de fonctionnement | Norme : -20 ℃~+80 ℃ ; Basse température personnalisée : -40℃~+80℃ ; Haute température personnalisée : -20 ℃ ~ + 120 ℃ |
Degré de protection | IP65/IP67 |
Qualité antidéflagrante | Exd II BT4/CT4 (en option) |
Matériels | Bloc-cylindres : fonte ductile QT450/fonte d'aluminium ; Piston : alliage d'aluminium ; Joints : NBR/FKM |
Norme de connexion | Connexion à bride conforme à GB/T 12223 ; Filetage de port d'air conforme à GB/T 7306.1/2 |
Méthode de montage | Type de support / Type de bride |
Accessoires standards | Indicateur d'ouverture, limiteur de course, mécanisme manuel, retour de signal |
Accessoires en option | Électrovanne, positionneur, régulateur de filtre à air, vanne de verrouillage |
Période de garantie | 18 mois pour l'unité complète |
Délai de livraison | 25-30 jours ouvrables pour les modèles standards |
Jauge de poussée des actionneurs pneumatiques à membrane de la série BHS | ||||||
modèle | Surface effective du diaphragme (cm²) | accident vasculaire cérébral | Plage de ressort (KPa) | Pression du gaz (Bar) | force du ressort | Force de pression du gaz |
BHS22 | 350 | 16 | 20~100 | 0.14 | 700 | 1400 |
40~200 | 0.25 | 1400 | 1750 | |||
80~240 | 0.3 | 2800 | 2100 | |||
BHS23 | 350 | 25 | 20~100 | 0.14 | 700 | 1400 |
40~200 | 0.25 | 1400 | 1750 | |||
80~240 | 0.3 | 2800 | 2100 | |||
BHS34 | 560 | 40 | 20~100 | 0.14 | 1120 | 2240 |
40~200 | 0.25 | 2240 | 2800 | |||
80~240 | 0.3 | 4480 | 3360 | |||
BHS45 | 900 | 60 | 20~100 | 0.14 | 1800 | 3600 |
40~200 | 0.25 | 3600 | 4500 | |||
80~240 | 0.3 | 7200 | 5400 | |||
BHS56 | 1500 | 100 | 20~100 | 0.14 | 3000 | 6000 |
40~200 | 0.25 | 6000 | 7500 | |||
80~240 | 0.3 | 12000 | 9000 | |||
L'actionneur Hengchun adhère à des systèmes stricts de fabrication et de contrôle de qualité certifiés ISO pour l'actionneur pneumatique à membrane de la série BHS . Chaque unité est soumise à des tests rigoureux de maintien de pression, d'étanchéité et de durabilité avant livraison, garantissant ainsi le respect des normes de qualité industrielles. Le produit offre une garantie de 18 mois pour l'unité complète, avec un support après-vente professionnel couvrant la consultation technique et la fourniture de pièces de rechange. Toutes les matières premières et accessoires sont sélectionnés auprès de fournisseurs mondiaux qualifiés, garantissant ainsi la fiabilité à long terme de l'actionneur.
L' actionneur pneumatique à membrane de la série BHS est largement utilisé dans les secteurs industriels clés, notamment le pétrole et le gaz , la production d'électricité et le traitement de l'eau. Les cas d'utilisation typiques incluent : les systèmes d'arrêt d'urgence ESD dans les oléoducs et les gazoducs, la régulation du débit et de la pression des fluides de traitement dans les centrales thermiques, le contrôle précis des vannes de traitement de l'eau et le contrôle marche/arrêt/régulation des vannes à soupape et des vannes de régulation dans les industries de transformation chimique. Sa conception à ressort de rappel en fait le premier choix pour les conditions de travail critiques pour la sécurité qui nécessitent une fermeture rapide des vannes en cas d'urgence.
La version à ressort de rappel (à simple effet) est principalement utilisée pour les conditions de travail d'arrêt d'urgence (ESD), qui peut automatiquement entraîner la réinitialisation et l'arrêt de la vanne lorsque la pression pneumatique est perdue, garantissant ainsi la sécurité des processus industriels.
Les accessoires standard incluent un indicateur d'ouverture, un limiteur de course, un mécanisme manuel et un retour de signal ; les accessoires en option couvrent l'électrovanne, le positionneur, le régulateur de filtre à air et la vanne de verrouillage, prenant en charge une configuration personnalisée pour différents besoins industriels.
