Série CKDJ

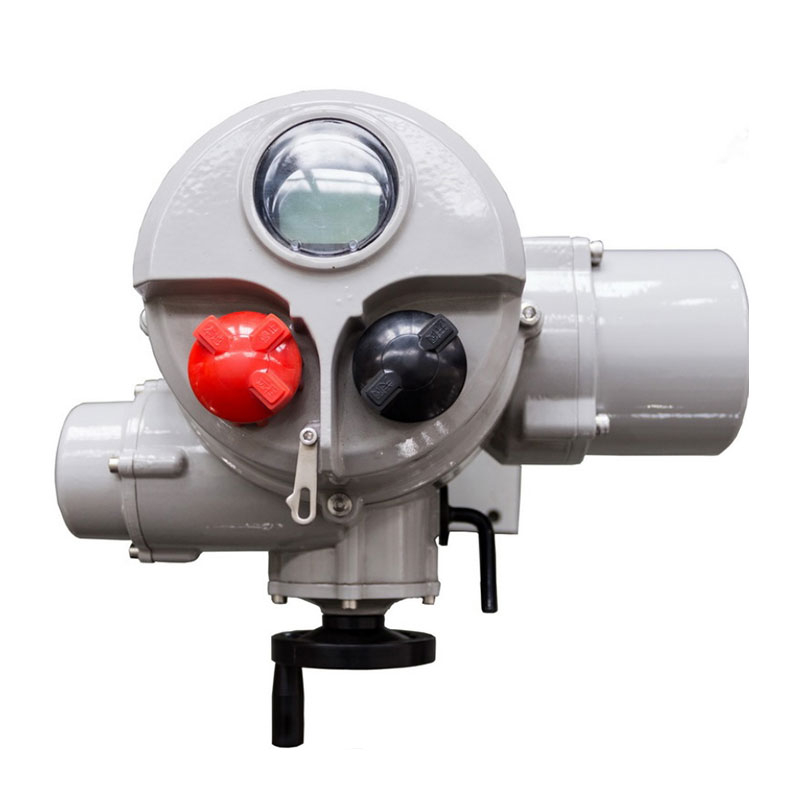

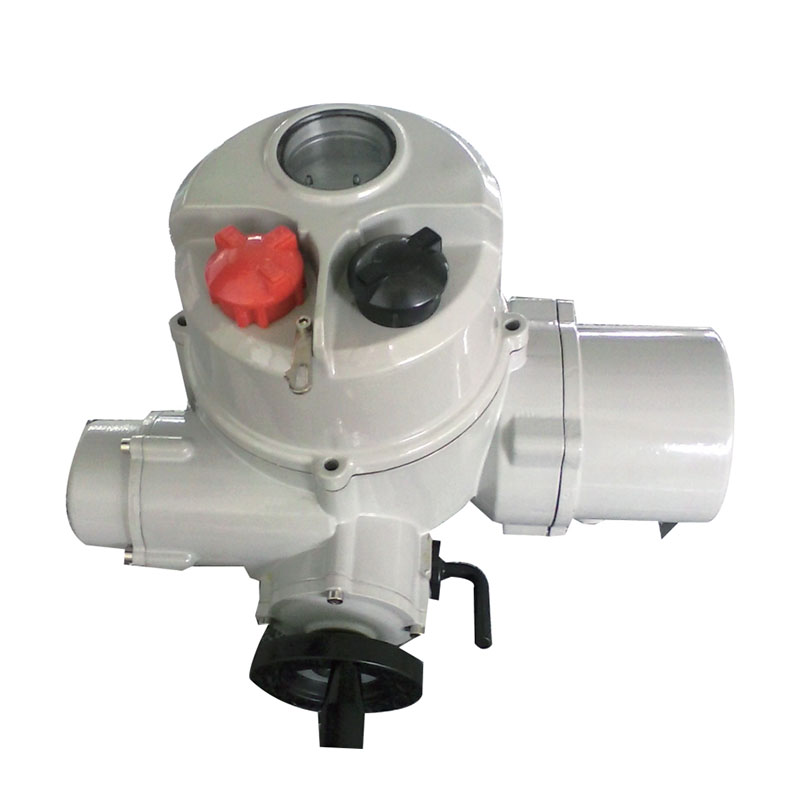

L' actionneur électrique fraction de tour de la série CKDJ est un actionneur de vanne industriel haute performance conçu par Yangzhou Hengchun Electronics, l'un des principaux fabricants chinois d'équipements de contrôle des fluides. Spécialisé pour les vannes quart de tour, notamment les vannes papillon, les vannes à bille et les registres, cet actionneur électrique intelligent présente une plage de rotation standard de 0 à 90°, extensible de 90° à 300° sur demande, intégrant une commande numérique avancée et une transmission mécanique fiable dans une seule unité. Disponible en versions marche-arrêt (cycle de service S2-15min) et de régulation (cycle de service S4-25%), il excelle dans les environnements industriels complexes et les zones dangereuses avec des opérations marche-arrêt fréquentes, et est entièrement compatible avec les systèmes DCS/PLC pour un contrôle précis des vannes à distance, devenant ainsi une solution d'automatisation de base pour la régulation des vannes industrielles.
Adopte une conception non intrusive avec des boutons de détection à effet Hall et une télécommande infrarouge, permettant la configuration des paramètres et la surveillance de l'état sans ouvrir le boîtier électrique. Empêche efficacement la pénétration de poussière et d'humidité et convient aux zones dangereuses explosives.
Équipé de microprocesseurs de qualité industrielle et de capteurs magnétoélectriques sans contact, il atteint une précision de positionnement de ±0,5 %. L'engrenage à vis sans fin en alliage de bronze et l'entraînement à vis sans fin en acier allié trempé en surface permettent un auto-verrouillage, un faible bruit et un jeu minimal, avec une excellente résistance à l'usure.
Bénéficie d'un indice de protection IP65 (IP68 en option) avec un boîtier en alliage d'aluminium moulé par phosphatation et pulvérisation de plastique et des fixations en acier inoxydable, fonctionnant de manière stable entre -40 ℃ et 85 ℃ (personnalisable pour les températures extrêmes). Avec une résistance exceptionnelle à la corrosion.
Intègre une protection entièrement intelligente (surcharge de couple, surchauffe du moteur, protection de séquence de phases) et un moteur synchrone à aimant permanent en option avec variateur de fréquence. Réduire la consommation d'énergie de plus de 30 % par rapport aux moteurs asynchrones conventionnels.
Paramètres | Description |
Type d'alimentation | AC 220 V (50/60 Hertz) / AC 380 V (50/60 Hertz) en option |
Plage de couple | Couple d'installation directe : 40 ~ 2000N.m |
Type de contrôle | En option : câblage dur, signal analogique, bus de terrain (MODBUS, FF, HART, PROFIBUS-DP) |
matériau de revêtement | alliage d'aluminium moulé |
niveaux de protection | La norme est IP68 ; d'autres peuvent être personnalisés. |
température ambiante | ※Standard : -30℃ ~ +70℃ |
protection externe contre la corrosion | ※Revêtement standard : décapage et phosphatation + pulvérisation de poudre électrostatique de surface ; |
protection à double joint | La section de commande est isolée de la boîte de jonction pour protéger les composants électroniques. |
Indice antidéflagrant : | Ex d IIB T4 Gb, Ex db IIC T4 Gb, Ex tb ⅢC T130℃ Db |
Technologie du moteur | Moteur à cage d'écureuil AC totalement fermé, non refroidi par air ; Classe d'isolation F (classe H personnalisable) ; |
service moteur | ※Moteur avec service S4 (adapté aux conditions de démarrage périodiques) ; |
entraînement par engrenages | Autobloquant à toutes les vitesses |
Volant | Ne tourne pas pendant le fonctionnement électrique ; équipé d'un embrayage automatique; le couple est conforme à la norme GB/T 28270. |
bride de sortie | ISO 5210/GB 12222 ; bride spéciale en option |
huile de graissage | Efficacité à vie ; aucun entretien périodique requis |
Type de fourniture | Triphasé/monophasé en option ; la tension maximale pour l'alimentation triphasée est de 690 V ; 50/60Hz |
entrée de câble | Norme : 1 × M48 × 2 + 2 × M33 × 2 ; Type antidéflagrant : 1×NPT1,5' + 2×NPT1' (peut être augmenté) ; Personnalisable ; Bornier tournesol |
Paramètre | Communication infrarouge/pression (Bluetooth en option) ; Paramètres stockés dans une mémoire non volatile (avec protection par mot de passe) ; Configurable via un afficheur/programmateur à distance |
Bouton sur site | Réglage sans outil ; Sélection du mode local/à distance/arrêt ; Fonctionnable électriquement en mode local |
EC instruit | Conforme à la directive 2004/08/CE (directive sur la compatibilité électromagnétique) et à la directive 2006/95/CE (directive basse tension) ; des normes harmonisées telles que EN 61000 sont applicables. |
Modèle | Dehors | puissance du moteur | Courant nominal | Bride (ISO5210) | ||
Couple nominal | Temps de trajet（S） | |||||
CKDJ5 | 50 | 25 | 13 | 0.4 | ||
CKDJ10 | 100 | 25 | 25 | 0.6 | ||
80 | 13 | 25 | 0.8 | |||
CKDJ16 | 160 | 25 | 40 | 0.9 | ||
CKDJ25 | 200 | 25 | 45 | 1.1 | ||
CKDJ30 | 300 | 25 | 50 | 1.1 | ||
240 | 13 | 50 | 1.2 | |||
CKDJ40 | 400 | 25 | 60 | 1.2 | ||
CKDJ60 | 600 | 25 | 120 | 1.4 | ||
500 | 13 | 120 | 1.8 | |||
CKDJ80 | 800 | 25 | 150 | 1.8 | ||
CKDJ100 | 1000 | 25 | 180 | 2.1 | ||
CKDJ150 | 1250 | 25 | 220 | 2.4 | ||
1000 | 13 | 220 | 2.8 | |||
CKDJ200 | 1700 | 25 | 250 | 3.0 | ||
Fiche technique de performance pour les actionneurs électriques de la série CKDJ (380 VAC/50 HZ) : convient au type modulant (réglage fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | ||
Couple nominal | Couple maximum | Temps de trajet（S） | |||
CKDJ5 | 30 | 50 | 25 | 13 | 0.3 |
CKDJ10 | 50 | 100 | 25 | 25 | 0.6 |
40 | 80 | 13 | 25 | 0.8 | |
CKDJ16 | 80 | 160 | 25 | 40 | 0.9 |
CKDJ25 | 100 | 200 | 25 | 45 | 1.1 |
CKDJ30 | 150 | 300 | 25 | 50 | 1.1 |
120 | 240 | 13 | 50 | 1.2 | |
CKDJ40 | 200 | 400 | 25 | 60 | 1.2 |
CKDJ60 | 300 | 600 | 25 | 120 | 1.4 |
250 | 500 | 13 | 120 | 1.8 | |
CKDJ80 | 400 | 800 | 25 | 150 | 1.8 |
CKDJ100 | 500 | 1000 | 25 | 180 | 2.1 |
CKDJ150 | 650 | 1250 | 25 | 220 | 2.4 |
500 | 1000 | 13 | 220 | 2.8 | |
CKDJ200 | 850 | 1700 | 25 | 250 | 3 |
Fiche technique de performance pour les actionneurs électriques de la série CKD (220 V CA/50 Hz) : convient au type tout ou rien ou au type modulant (non fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | Bride (ISO5210) | ||
Couple nominal | Temps de trajet（S） | |||||
CKDJ5 | 50 | 25 | 13 | 1 | ||
CKDJ10 | 100 | 25 | 25 | 1.1 | ||
CKDJ30 | 200 | 25 | 50 | 1.4 | ||
CKDJ60 | 300 | 25 | 90 | 1.7 | ||
CKDJ200 | 500 | 25 | 180 | 2.4 | ||
Fiche technique de performance pour les actionneurs électriques de la série CKD (220 V CA/50 Hz) : convient au type modulant (réglage fréquent)
Modèle | Dehors | puissance du moteur | Courant nominal | ||
Couple nominal | Couple maximum | Temps de trajet（S） | |||
CKDJ5 | 30 | 50 | 25 | 13 | 1 |
CKDJ10 | 50 | 100 | 25 | 25 | 1.1 |
CKDJ30 | 100 | 200 | 25 | 50 | 1.4 |
CKDJ60 | 150 | 300 | 25 | 90 | 1.7 |
CKDJ200 | 250 | 500 | 25 | 180 | 2.4 |
Hengchun maintient un contrôle de qualité strict pour l' actionneur électrique fraction de tour de la série CKDJ : tous les composants principaux sont soumis à des tests de vieillissement à haute température, avec des pièces électriques et mécaniques disposées séparément pour de fortes performances anti-interférences. Le produit est conforme aux directives européennes CEM et basse tension (2004/08/CE, 2006/95/CE) et aux normes nationales (GB/T 28270). Nous offrons une garantie de 18 mois sur l'ensemble de la machine et une garantie de 24 mois pour les composants principaux (moteur, contrôleur, etc.), avec un service de maintenance professionnel à vie après la période de garantie, garantissant un fonctionnement stable à long terme pour les clients.
L' actionneur électrique fraction de tour de la série CKDJ est largement utilisé dans les secteurs industriels clés :
Industrie pétrochimique : Pour la collecte de pétrole brut, le raffinage et la transmission de fluides chimiques, la manipulation de fluides inflammables/corrosifs avec une conception antidéflagrante et une régulation précise du débit/pression.
Production d'électricité : commande des registres/vannes papillon dans les systèmes de chaudières et de gaz de combustion des centrales thermiques/nucléaires, s'adaptant aux environnements à haute température et poussiéreux et réduisant les coûts de maintenance à haute altitude.
Traitement de l'eau : contrôle les vannes de dosage et les vannes papillon dans le traitement des eaux usées municipales/industrielles, avec protection contre les surcharges de couple pour le blocage des vannes et résistance à la corrosion pour les conditions extérieures difficiles.
Métallurgie et protection incendie : utilisé dans les systèmes de hauts fourneaux des aciéries et dans le contrôle d'urgence ESD de protection incendie, prenant en charge le verrouillage externe et réalisant une commutation automatique des processus dans les lignes de production de l'industrie légère.
Fournissez les paramètres de votre vanne (type, couple requis), les données sur les conditions de travail (pression, température) et les exigences de contrôle (type de signal, besoins en retour), et notre équipe de professionnels vous offrira des conseils personnalisés gratuits pour la sélection du modèle.
Nous proposons des vidéos d'installation gratuites et des conseils techniques à distance ; Une assistance à l'installation sur site est disponible pour les achats groupés (frais de déplacement à la charge de l'acheteur).
Les modèles standard de la série CKDJ d'actionneurs électriques fraction de tour sont livrés en 28 à 30 jours ouvrables ; les modèles personnalisés (température extrême, bride spéciale) prennent 30 à 45 jours ouvrables.
