Série CKDJII

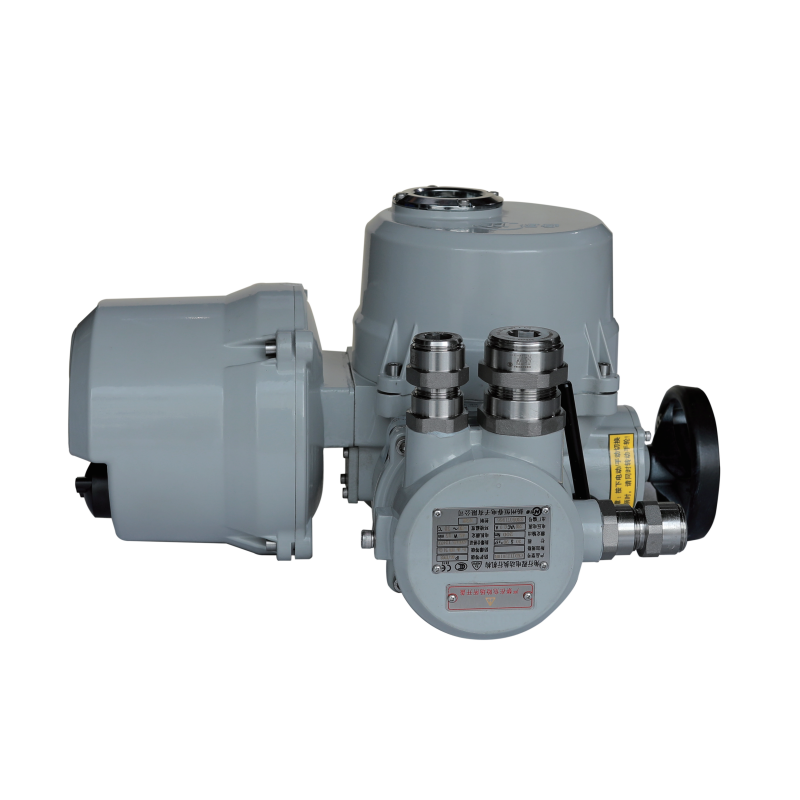

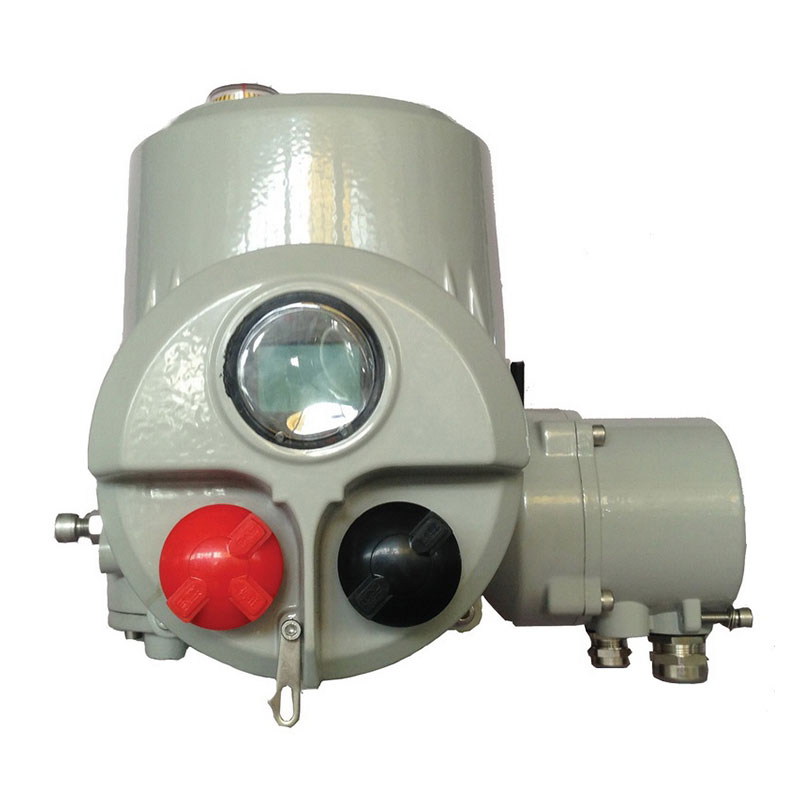

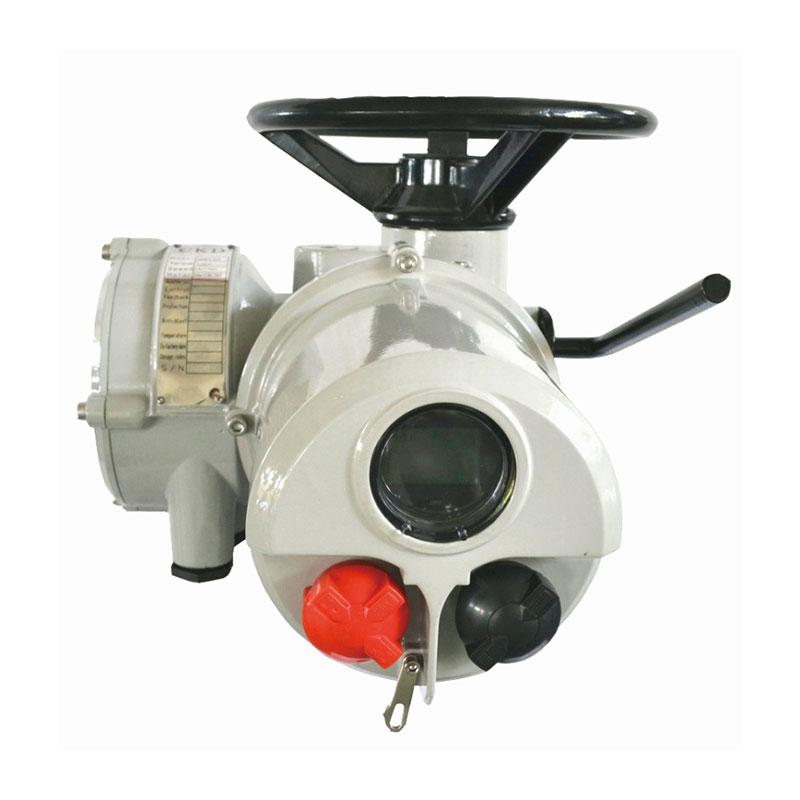

Introduction à l'actionneur électrique intelligent à course angulaire série CKDJII
L' actionneur électrique intelligent à course angulaire de la série CKDJII est un actionneur électrique quart de tour économique et haute performance développé et fabriqué indépendamment par Yangzhou Hengchun Electronics Co., Ltd. , un fabricant professionnel d'équipements d'automatisation de vannes industrielles basé en Chine.
Conçu pour le contrôle rotatif précis des vannes papillon, des vannes à boisseau sphérique, des vannes à boisseau et des déflecteurs de registre , cet actionneur électrique intelligent offre une plage de rotation standard de 0 à 90° , personnalisable jusqu'à 90° à 300° pour les applications de vannes spéciales. Il est largement déployé dans des secteurs industriels exigeants, notamment la production d'électricité, la pétrochimie, le pétrole et le gaz, la métallurgie, le traitement de l'eau, l'ingénierie municipale et le CVC..
À la base, l'actionneur CKDJII intègre un microprocesseur de qualité industrielle avec une technologie de télécommande infrarouge non intrusive , permettant la configuration des paramètres et le diagnostic des défauts sans ouvrir le boîtier — une fonction de sécurité essentielle dans les environnements dangereux et explosifs . Sa transmission robuste à engrenages à vis sans fin en alliage de bronze, combinée à un boîtier en alliage d'aluminium résistant à la corrosion classé IP68 , garantit une fiabilité à long terme dans des conditions difficiles avec des opérations de démarrage et d'arrêt fréquentes.CKDJII
Disponible en configurations marche-arrêt (service S2) et de régulation/modulation (service S4/S5) , la série CKDJII prend en charge une intégration transparente avec les systèmes de contrôle DCS et PLC via le câblage, les signaux analogiques (4-20 mA) et les protocoles de bus de terrain industriels, notamment Modbus, Profibus-DP, Foundation Fieldbus (FF) et HART..
| Avantage | des fonctionnalités |
|---|---|
| Contrôle de position précis | Une puce à microprocesseur de qualité industrielle permet un positionnement précis des vannes pour les boucles d'automatisation exigeantes |
| Prise en charge des bus de terrain multiprotocoles | Compatibilité native avec Modbus, Profibus-DP, FF et HART pour une intégration DCS/PLC plug-and-play |
| Configuration infrarouge non intrusive | Configurez les paramètres et diagnostiquez les défauts sans ouvrir le couvercle – sans danger pour les zones explosives |
| Transmission robuste | Engrenage à vis sans fin en alliage de bronze + vis sans fin en acier allié ; autobloquant à toutes les vitesses, idéal pour les déplacements fréquents |
| Commutation manuel-électrique | Mécanisme d'embrayage en un clic pour un fonctionnement manuel d'urgence sans alimentation |
| Boîtier anticorrosion IP68 IP68 | Alliage d'aluminium moulé avec décapage/phosphatation + revêtement en poudre électrostatique ; boulons en acier inoxydable |
| ATEX antidéflagrant ATEX | Classements certifiés : Ex d IIB T4 Gb, Ex db IIC T4 Gb, Ex tb IIIC T130°C Db：Ex d IIB T4 Gb、Ex db IIC T4 Gb、Ex tb IIIC T130°C Db |
| Large plage de couple | couple de montage direct de 40 à 2 000 N·m ; 0–90° standard, jusqu'à 300° en option angle de sortie40–2000 |
| Conception sans entretien | Huile lubrifiante à vie + compartiment de commande à double étanchéité = faible coût total de possession |
| Spécification | des paramètres |
|---|---|
| Alimentation | 220 V CA / 380 V CA (50/60 Hz) ; triphasé jusqu'à 690V ; monophasé en option |
| Couple de sortie | 40–2 000 N·m (installation directe) |
| Angle de rotation | Norme 0 à 90° ; 90°–300° personnalisable |
| Type de contrôle | Câblage, signal analogique (4–20 mA), bus de terrain (Modbus, FF, HART, Profibus-DP)、（Modbus、FF、HART、Profibus-DP） |
| Matériau du boîtier | Alliage d'aluminium moulé |
| Indice de protection | Norme IP68 ; personnalisable IP68 |
| Température ambiante | Norme : -30 °C ~ +70 °C ; Haute température : -30 °C ~ +150 °C (type divisé) ; Basse température : -50°C ~ +70°C |
| Protection contre la corrosion | Décapage + phosphatation + revêtement en poudre électrostatique ; options de qualité marine/chimique ; boulons en acier inoxydable |
| Double joint | Compartiment de commande isolé de la boîte de jonction pour protéger l'électronique |
| Indice antidéflagrant | Ex d IIB T4 Gb / Ex db IIC T4 Gb / Ex tb IIIC T130°C Db |
| Moteur | Moteur à cage d'écureuil CA totalement fermé, refroidi par ventilateur ; Classe d'isolation F (H en option) ; protection thermique intégrée ; roulements à billes étanches ; Option VFD (plage de vitesse 1:100 / 1:1000) |
| Cycle de service | S2 (on-off, 15min) / S4 (démarrage périodique) / S5-50% (modulant, jusqu'à 1200 démarrages/heure) |
| Entraînement par engrenages | Autobloquant à toutes les vitesses |
| Volant | Embrayage automatique, anti-rotation pendant le fonctionnement électrique ; conforme à GB/T 28270 |
| Bride de sortie | OIN 5210/GB 12222 ; brides spéciales en optionISO 5210 / GB 12222 |
| Lubrification | Efficace à vie, sans entretien périodique |
| Entrées de câbles | Norme : 1 × M48 × 2 + 2 × M33 × 2 ; Antidéflagrant : 1×NPT1,5' + 2×NPT1' ; personnalisable |
| Configuration | Communication infrarouge/pression (Bluetooth en option) ; mémoire non volatile avec protection par mot de passe |
| Contrôle local | Bouton sans outil ; Sélection Local/Distant/Arrêt ; fonctionnement électrique en mode local |
| Certifications | Normes harmonisées UE 2004/08/CE (EMC), 2006/95/CE (LVD), EN 61000 |
| Garantie | 18 mois de machine entière ; 24 mois pour les composants de base (moteur, contrôleur) ; entretien à vie |
| Modèle | Couple nominal (Nm) | Temps de déplacement (s) | Puissance moteur (W) | Courant nominal (A) | Bride (ISO 5210) |
|---|---|---|---|---|---|
| CKDJII5 | 50 | 25 | 45 | 0.4 | |
| CKDJII10 | 100 | 25 | 45 | 0.4 | |
| CKDJII20 | 200 | 25 | 45 | 0.4 | |
| CKDJII20 | 120 | 15 | 45 | 0.4 | |
| CKDJII20 | 80 | 7.5 | 45 | 0.45 | |
| CKDJII30 | 300 | 30 | 60 | 0.6 | |
| CKDJII40 | 400 | 30 | 60 | 0.65 | |
| CKDJII50 | 500 | 30 | 90 | 0.7 | |
| CKDJII50 | 380 | 15 | 90 | 0.7 | |
| CKDJII50 | 170 | 5 | 120 | 0.8 | |
| CKDJII60 | 600 | 30 | 140 | 1 | |
| CKDJII80 | 700 | 30 | 140 | 1.2 | |
| CKDJII80 | 600 | 15 | 140 | 1.4 | |
| CKDJII100 | 900 | 30 | 180 | 1.4 | |
| CKDJII100 | 700 | 15 | 180 | 1.6 | |
| CKDJII100 | 400 | 5 | 180 | 1.8 |
| Modèle | Couple nominal (Nm) | Couple maximum (Nm) | Temps de déplacement (s) | Puissance moteur (W) | Courant nominal (A) | Bride (ISO 5210) |
|---|---|---|---|---|---|---|
| CKDJII5 | 30 | 50 | 25 | 45 | 0.4 | |
| CKDJII10 | 50 | 100 | 25 | 45 | 0.4 | |
| CKDJII20 | 100 | 200 | 25 | 45 | 0.4 | |
| CKDJII20 | 60 | 120 | 15 | 45 | 0.4 | |
| CKDJII20 | 50 | 80 | 7.5 | 45 | 0.45 | |
| CKDJII30 | 150 | 300 | 30 | 60 | 0.6 | |
| CKDJII40 | 200 | 400 | 30 | 60 | 0.65 | |
| CKDJII50 | 250 | 500 | 30 | 90 | 0.7 | |
| CKDJII50 | 200 | 380 | 15 | 90 | 0.7 | |
| CKDJII60 | 300 | 600 | 30 | 140 | 1 | |
| CKDJII80 | 400 | 700 | 30 | 140 | 1.2 | |
| CKDJII80 | 300 | 600 | 15 | 140 | 1.4 | |
| CKDJII100 | 500 | 900 | 30 | 180 | 1.4 | |
| CKDJII100 | 350 | 700 | 15 | 180 | 1.6 |
| Modèle | Couple nominal (Nm) | Temps de déplacement (s) | Puissance moteur (W) | Courant nominal (A) | Bride (ISO 5210) |
|---|---|---|---|---|---|
| CKDJII10 | 80 | 25 | 45 | 0.5 | |
| CKDJII20 | 100 | 25 | 45 | 0.7 | |
| CKDJII20 | 100 | 15 | 45 | 0.9 | |
| CKDJII40 | 200 | 30 | 90 | 1.2 | |
| CKDJII50 | 200 | 30 | 90 | 1.4 | |
| CKDJII50 | 230 | 15 | 90 | 1.4 | |
| CKDJII60 | 400 | 30 | 140 | 1.6 | |
| CKDJII80 | 500 | 30 | 140 | 2 | |
| CKDJII80 | 400 | 15 | 140 | 1.8 | |
| CKDJII100 | 750 | 30 | 180 | 2.4 | |
| CKDJII100 | 550 | 15 | 180 | 2.7 |
| Modèle | Couple nominal (Nm) | Couple maximum (Nm) | Temps de déplacement (s) | Puissance moteur (W) | Courant nominal (A) | Bride (ISO 5210) |
|---|---|---|---|---|---|---|
| CKDJII10 | 40 | 80 | 25 | 45 | 0.5 | |
| CKDJII20 | 50 | 100 | 25 | 45 | 0.7 | |
| CKDJII20 | 50 | 100 | 15 | 45 | 0.9 | |
| CKDJII40 | 100 | 200 | 30 | 90 | 1.2 | |
| CKDJII50 | 130 | 200 | 30 | 90 | 1.4 | |
| CKDJII50 | 120 | 230 | 15 | 90 | 1.4 | |
| CKDJII60 | 200 | 400 | 30 | 140 | 1.6 | |
| CKDJII80 | 250 | 500 | 30 | 140 | 2 | |
| CKDJII80 | 200 | 400 | 15 | 140 | 1.8 | |
| CKDJII100 | 400 | 750 | 30 | 180 | 2.4 | |
| CKDJII100 | 300 | 550 | 15 | 180 | 2.7 |
L' actionneur électrique intelligent à course angulaire de la série CKDJII adhère à des normes strictes de fabrication et de contrôle qualité. Ses composants de transmission de base adoptent un alliage de bronze et un acier allié pour une résistance à l'usure et des performances autobloquantes à toutes les vitesses ; la section de commande et la boîte de jonction sont isolées avec une protection à double joint pour protéger les composants électroniques. Tous les boulons de fixation du couvercle d'extrémité sont en acier inoxydable pour une meilleure résistance à la corrosion.
Le produit est entièrement conforme aux normes UE 2004/08/CE (directive sur la compatibilité électromagnétique) et 2006/95/CE (directive basse tension) , ainsi qu'aux normes harmonisées EN 61000 .
Contrôle des vannes et des registres pour l'eau d'alimentation des chaudières, les conduites de vapeur et les systèmes de désulfuration des gaz de combustion (FGD) et de dénitrification (SCR) dans les centrales thermiques et hydroélectriques.
Marche-arrêt et régulation automatiques des vannes papillon et des vannes à bille dans le transport de pétrole brut, les unités de raffinage, les terminaux de stockage de GPL et les canalisations de distribution de gaz naturel.
Actionnement d'amortisseurs pour l'alimentation en air des hauts fourneaux, les circuits d'eau de refroidissement des laminoirs en acier et les conduites de gaz des systèmes de dépoussiérage.
Régulation des vannes dans les systèmes d'approvisionnement/drainage d'eau municipale, les systèmes d'aération/sédimentation des stations d'épuration des eaux usées et le traitement des gaz de combustion pour la production d'énergie en énergie.
Contrôle à distance des vannes des réseaux de chaleur urbains, des réseaux de distribution de gaz et des écluses des hubs de conservation de l'eau.
Automatisation de vannes résistantes à la corrosion pour les réacteurs chimiques, les canalisations de solvants et les systèmes de transfert acide/alcali.
Fournissez des paramètres détaillés de la vanne (type, couple requis), des paramètres de conditions de travail (pression, température) et des exigences de contrôle (type de signal, besoins en retour) à notre équipe de professionnels, et nous offrirons des conseils personnalisés gratuits pour la sélection du modèle.
Nous fournissons des vidéos d'installation gratuites et des conseils techniques à distance pour tous les clients ; Des conseils d'installation sur site sont disponibles pour les achats groupés (frais de déplacement à la charge de l'acheteur).
Les modèles standard de la série CKDJII sont livrés dans un délai de 28 à 30 jours ouvrables ; les modèles personnalisés (exigences spéciales de température/antidéflagrant/contrôle) ont un délai de livraison de 30 à 45 jours ouvrables.
Contactez notre équipe d'ingénierie pour la sélection de modèles, les configurations personnalisées et les prix de gros.
Réponse sous 24 heures.
