Série CKDYM

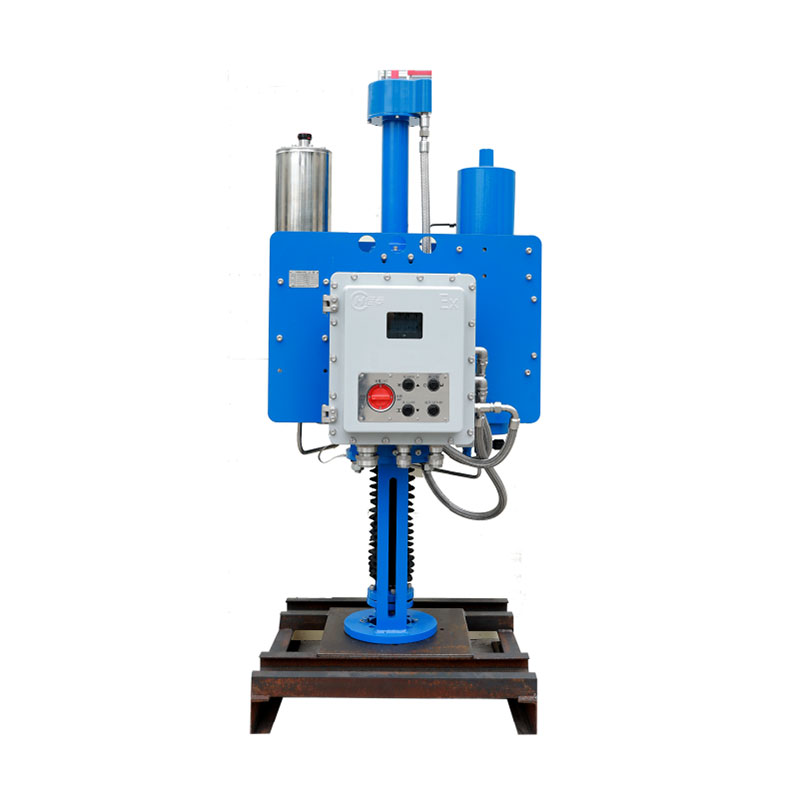

L' actionneur hydraulique à course linéaire de la série CKDYM est une unité de commande d'extrémité de haute précision pour les systèmes d'automatisation industrielle, conçue par Hengchun Actuator, l'un des principaux fabricants chinois de solutions d'actionneurs électrohydrauliques . Intégrant des technologies avancées d'asservissement électrohydraulique et de contrôle intelligent, cet actionneur offre une adaptation précise du couple de poussée pour les vannes linéaires, redéfinissant ainsi la fiabilité et l'efficacité du contrôle des vannes industrielles. Entraîné par un servomoteur et une pompe hydraulique haute pression, il présente un démarrage rapide (0,5 s) et une consommation d'énergie 30 % inférieure à celle des systèmes hydrauliques traditionnels, avec un boîtier à double étanchéité IP68 et une conception antidéflagrante en option. Largement appliqué dans les secteurs de l'énergie, de la pétrochimie, du pétrole et du gaz, il prend en charge le contrôle local/à distance/bus et l'intégration transparente DCS/PLC, devenant ainsi un composant essentiel des processus industriels automatisés.
Cet actionneur hydraulique à course linéaire offre une plage de poussée de 9 kN à 500 kN, s'adaptant aux applications légères à lourdes. Il atteint une précision de positionnement de base de ± 0,5 %, le type de régulation atteignant < 0,15 % de la précision de contrôle de course complète et une vitesse de réponse rapide de 5 Hz, garantissant un ajustement précis pour les processus industriels dynamiques. Équipé d'un codeur absolu Hall et d'un capteur de couple haute résolution, il réalise un retour précis et en temps réel de la course et de la poussée.
Il prend en charge une mise en service sans capot via une télécommande infrarouge et des boutons du panneau, avec un microprocesseur ARM 32 bits pour une forte anti-interférence. L'actionneur dispose de fonctions de protection complètes (perte de phase, température, protection contre le décrochage) et d'une double protection contre la surpression, permettant un fonctionnement manuel d'urgence et le maintien de la position en cas de panne de courant via un accumulateur intégré.
Avec une conception sans fuite et de faibles exigences de maintenance, il présente une classe de protection personnalisable IP65/IP68 et un indice antidéflagrant Ex d IIB T4/Ex d IIC T4, adapté aux environnements difficiles et dangereux. Les brides et les arbres d'entraînement personnalisables s'adaptent à la plupart des vannes linéaires, et les entrées/sorties multisignaux garantissent une large compatibilité avec les systèmes de contrôle industriels.
Paramètres | Description |
Plage de couple | Montage direct à course linéaire : 9kN~500kN |
Type de contrôle | Tout ou rien, régulation, bus de terrain |
Précision du contrôle | <0,2% (Type de régulation : <0,15%) |
Bande morte | 0,15 % ~ 5 % (réglable) ; Répétabilité : <0,15 % |
Temps de réponse | <0,2s |
Classe de protection | IP65, IP68 (personnalisable) |
Plage de température | Type standard : -20~70°C ; Option basse température : -40~70°C |
Classe antidéflagrante | ExdIIBT4, ExdIICT4 (personnalisable) |
Technologie du moteur | Servomoteur CC sans balais |
Pouvoir | Type général : 750W/1500W/3000W |
Classe d'isolation du moteur | CLASSE F (155°C) |
Tension d'alimentation | 220 V/380 V CA, 50/60 Hz |
Connexion électrique | M332 × 2 pièces, M482 × 1 pièce |
Signal d'entrée | 4-20 mA (type régulateur) ou contact sec (type marche-arrêt) ou signal bus de terrain |
Signal de sortie | 4-20 mA (type régulateur) ou contact sec (position ouverte, position fermée ou alarme de défaut, etc.) |
Capteur de position | Codeur absolu Hall (mesure directement la course/l'angle de la broche de sortie) |
Capteur de couple | Renvoie directement le couple/poussée de sortie en mesurant la pression de sortie ; Résolution : 0,1 % |
Pression nominale du système | 12-14MPa |
Indicateur de position | Mécanique/Électronique |
Huile hydraulique | Huile hydraulique standard 32# ; Huile hydraulique basse température (en option pour les conditions de basse température) |
Bride de sortie | Conforme aux normes ISO 5210/GB12222 et ISO5211/GB12223 |
Modèle | Diamètre d'alésage (mm) | Poussée de 10 Mpa (kN) | Confiance 14Mpa (kN) | vitesse (mm/sec) | |||
Moteur 750 W | Moteur 1500W | Moteur 3000W | Moteur 1500+3000W | ||||
CKDYM13 | 40 | 9 | 13 | 36 | 67 | 一 | 一 |
CKDYM20 | 50 | 14 | 20 | 23 | 43 | 86 | 一 |
CKDYM30 | 63 | 22 | 31 | 15 | 27 | 55 | 82 |
CKDYM50 | 80 | 36 | 51 | 一 | 17 | 33 | 50 |
CKDYM80 | 100 | 57 | 80 | 一 | 11 | 21 | 32 |
CKDYM120 | 125 | 89 | 125 | 一 | 7 | 14 | 21 |
CKDYM150 | 140 | 113 | 158 | 一 | 5 | 11 | 16 |
CKDYM200 | 160 | 147 | 206 | 一 | 4 | 8 | 13 |
CKDYM300 | 200 | 228 | 320 | 一 | 3 | 5 | 8 |
CKDYM500 | 250 | 370 | 510 | 一 | 2 | 3 | 5 |
L'actionneur Hengchun adhère à des normes strictes de fabrication et de contrôle de qualité pour chaque actionneur hydraulique à course linéaire de la série CKDYM . Nous offrons une garantie de 18 mois pour l'ensemble de la machine et une garantie de 24 mois pour les composants principaux (moteur, contrôleur, pompe hydraulique). Un service de maintenance à vie est disponible après la période de garantie. Pour tous les clients, des vidéos d'installation gratuites et des conseils techniques à distance sont fournis ; Un accompagnement à l'installation sur site est proposé pour les commandes groupées (frais de déplacement à la charge de l'acheteur). Les modèles standard ont un délai de livraison de 28 à 30 jours ouvrables, tandis que les modèles personnalisés prennent de 30 à 45 jours ouvrables, garantissant un approvisionnement rapide et fiable.
Entraînement de vannes à bille pour têtes de puits et de vannes de blocage de pipelines, répondant aux exigences d'arrêt d'urgence ESD et antidéflagrantes pour les plates-formes offshore et les oléoducs et gazoducs longue distance.
Contrôle des vannes principales d'isolement de vapeur et des vannes de régulation d'eau d'alimentation dans les centrales thermiques/nucléaires, avec régulation de vitesse servo empêchant les coups de bélier pour un fonctionnement stable.
Régulation précise des vannes d'alimentation des réacteurs dans les usines pétrochimiques et des vannes de sortie des bassins de décantation dans les usines de distribution d'eau, avec une conception sans fuite réduisant les pertes de fluide et la pollution secondaire.
Fournissez les paramètres de votre vanne (type, poussée requise), les données sur les conditions de fonctionnement (température, pression) et les exigences de contrôle (type de signal, mode de communication). Notre équipe de professionnels offrira des conseils gratuits et précis pour la sélection de modèles.
Oui. Nous proposons des brides, des arbres d'entraînement, des classes de protection et des indices antidéflagrants personnalisables pour répondre aux besoins spécifiques de vos vannes industrielles et de votre environnement de travail.
