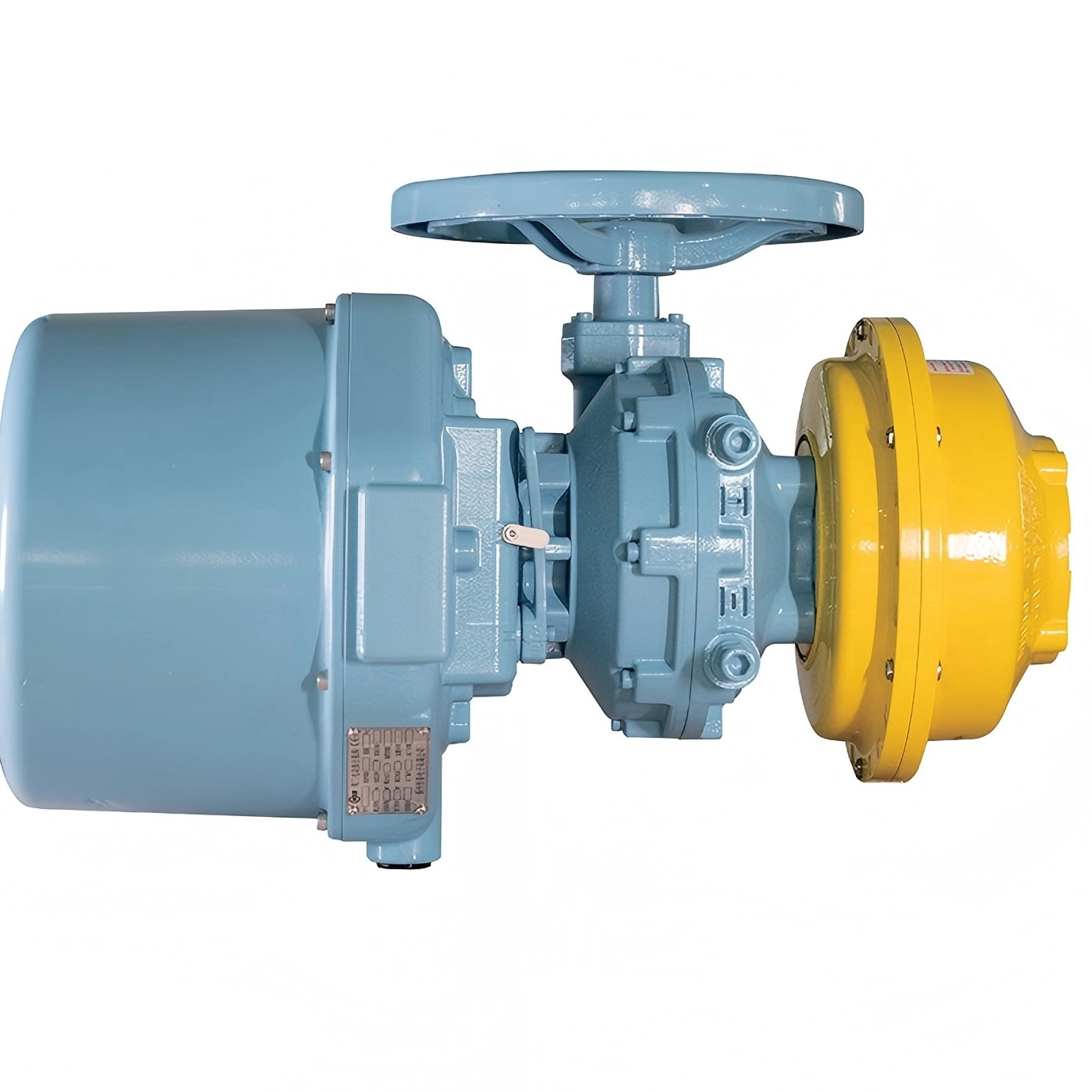

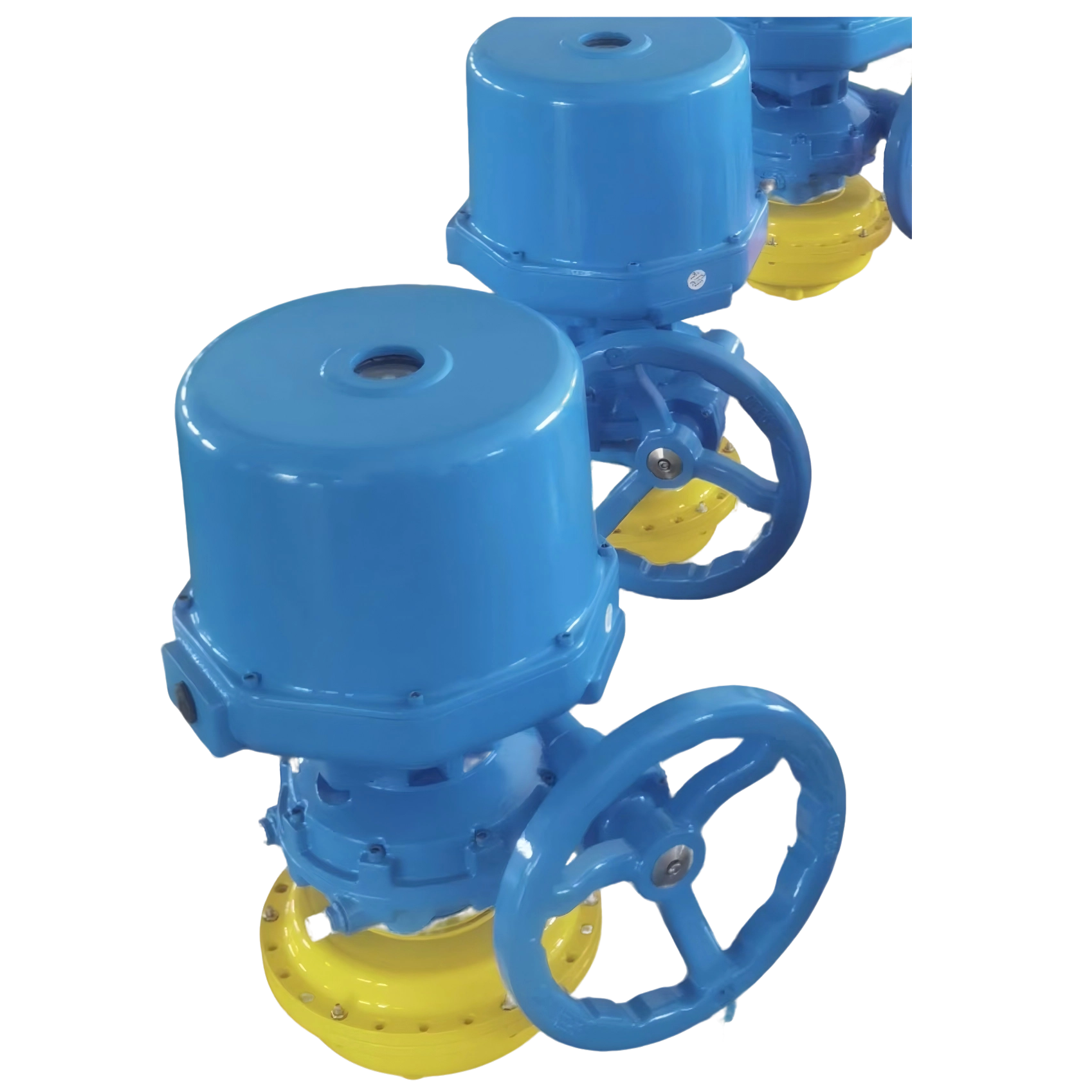

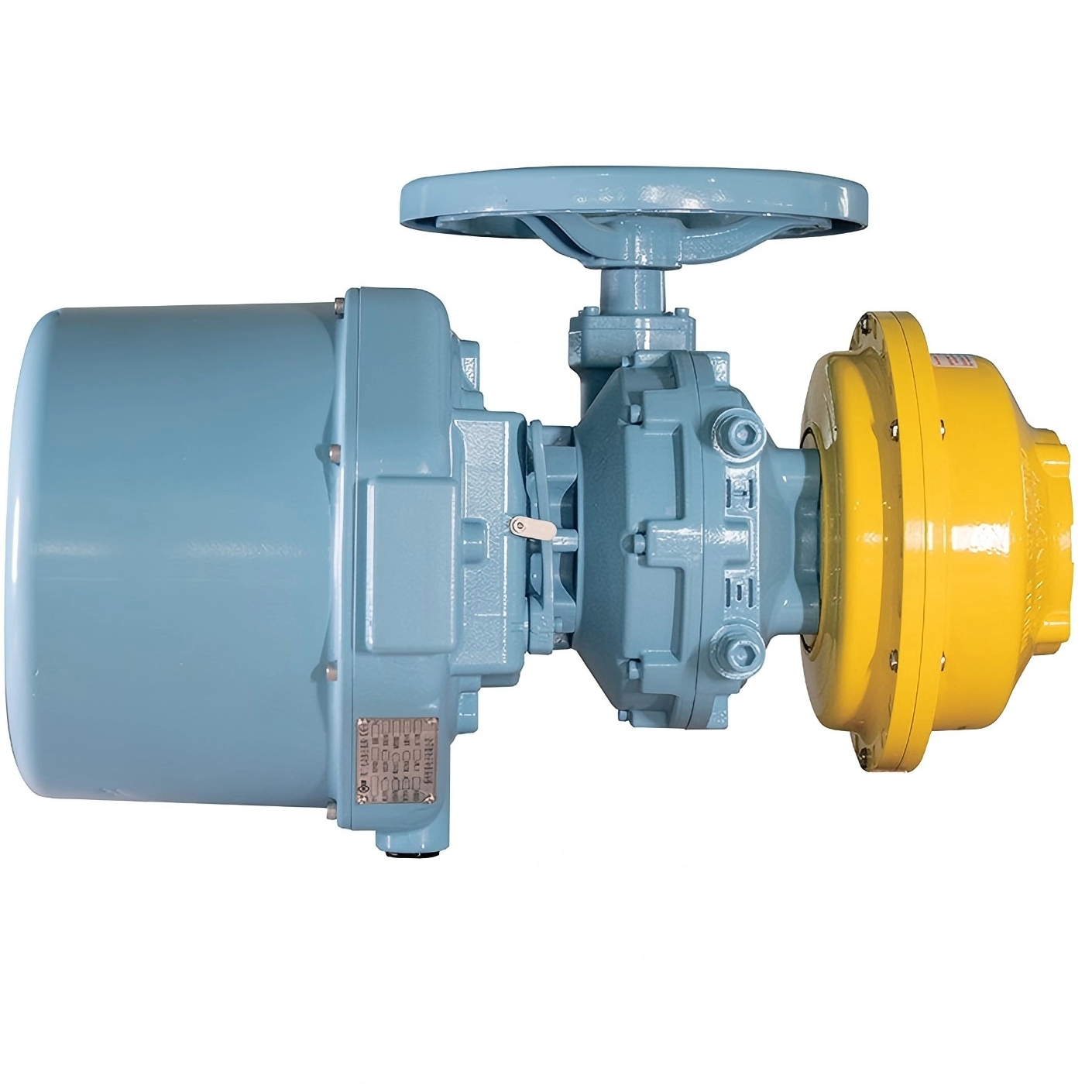

L'actionneur électrique de soupape de retour à ressort de classe 1E, catégorie K3 de la série HQFH est un dispositif d'entraînement d'urgence de qualité nucléaire développé par Yangzhou Hengchun Electronics pour les systèmes de ventilation et de traitement des centrales nucléaires en dehors des enceintes de confinement des réacteurs. Il est doté d'une structure de stockage d'énergie à moteur + ressort à spirale : le ressort stocke l'énergie pendant le fonctionnement normal et entraîne la vanne à se réinitialiser en toute sécurité dans un délai de ≤ 5 à 10 S en cas d'urgence comme une panne de courant.
| Quantité: | |
|---|---|
Série HQFH
L' actionneur électrique de vanne à ressort de retour de classe 1E, catégorie K3 de la série HQFH est un dispositif d'entraînement d'urgence haut de gamme de qualité nucléaire développé indépendamment par Yangzhou Hengchun Electronics, un fabricant professionnel chinois d'actionneurs de vanne. Conçu exclusivement pour les systèmes de ventilation et de traitement des centrales nucléaires en dehors des enceintes de confinement des réacteurs, cet actionneur est doté d'une structure exclusive Il réalise un stockage automatique d'énergie pendant le fonctionnement normal et entraîne la réinitialisation en toute sécurité des vannes dans un délai de ≤5 à 10 S en cas d'urgence soudaine telle qu'une panne de courant, offrant ainsi une garantie de sécurité fiable pour le fonctionnement d'une centrale nucléaire. Conforme aux normes industrielles HAF003 et IEEE 382-2006, il s'agit d'un équipement de base pour l'arrêt d'urgence et le contrôle de sécurité de l'énergie nucléaire, et le produit phare de la gamme de stockage d'énergie à moteur et à ressorts hélicoïdaux . d'actionneurs électriques de vannes de qualité nucléaire de Hengchun .
Réponse d'urgence ultra-rapide : effectue une réinitialisation sûre de la vanne en ≤ 5 à 10 secondes, répondant aux exigences strictes de contrôle d'urgence de l'énergie nucléaire.
Résistance environnementale extrême : résiste à une irradiation aux rayons γ de 5 × 10⁴Gy et détient un indice de protection élevé IP68, s'adaptant aux conditions difficiles de travail de l'énergie nucléaire.
Durabilité structurelle supérieure : Fabriqué à partir d'alliages haut de gamme ZL111 et 20CrMnTi, il atteint une durée de vie de 40 ans et 3 000 cycles de ressort, réduisant ainsi les coûts de maintenance à long terme.
Performances sismiques élevées : possède la certification sismique de classe I, fonctionnant de manière stable sous la charge sismique d'arrêt sûr SL2 dans les centrales nucléaires.
Contrôle précis du couple : couvre une plage de couple de 60 à 500 Nm, correspondant à diverses vannes linéaires de qualité nucléaire pour un actionnement précis.
Article technique |
Paramètre |
Modèle |
Série HQFH Classe 1E, Catégorie K3 |
Normes conformes |
HAF003, IEEE 382-2006 |
Certification sismique |
Classe I |
Résistance aux radiations |
Irradiation aux rayons γ 5×10⁴Gy |
Classe de protection |
IP68 |
Plage de couple |
60 à 500 Nm |
Durée de vie |
40 ans |
Cycles de printemps |
3 000 fois |
Matériau principal |
ZL111, alliage 20CrMnTi |
Structure de stockage d'énergie |
Stockage d'énergie motorisé + ressort à volutes |
Fonction principale |
Réinitialisation de la valve d'urgence en cas de panne de courant et autres accidents |
Catégorie de paramètre |
Paramètres spécifiques |
Spécifications de base |
Type de produit : Actionneur électrique de vanne quart de tour de qualité nucléaire Certification de qualité nucléaire : cote de sécurité électrique de classe 1E, classification sismique de catégorie K3, certification de catégorie sismique Ⅰ Durée de vie : 40 ans Degré de protection : IP6 |
Puissance et transmission |
Alimentation : alimentation CA triphasée 380 V Structure de transmission : transmission mécanique à vis sans fin Forme de sortie : sortie de couple (sortie de poussée réalisable via un dispositif de conversion) |
Capacité de résistance à l'environnement et aux conditions de travail |
Résistance sismique : résiste à la charge sismique d’arrêt sécurisé SL2 Résistance à l'irradiation : résiste à une irradiation aux rayons γ de 110 × 10⁴Gy Conditions de fonctionnement : fonctionnement stable dans des conditions de travail normales et arrêt d'urgence en toute sécurité |
Protection et matériau du noyau |
Protection contre les surcharges : ensemble ressort à disque + mécanisme de contrôle de couple pour une protection intelligente contre les surcharges Matériaux de base : carter de boîte de vitesses ZL111, vis sans fin 20CrMnTi, engrenage à vis sans fin QA110-4-4 Technologie de traitement : traitement mécanique de précision avec inspection stricte tout au long du processus |
Structure et fonctionnalités |
Caractéristique de conception : Conception d'architecture modulaire Avantages d'exploitation et de maintenance : Installation et mise en service pratiques et efficaces ; démontage, assemblage et maintenance faciles des composants, réduisant ainsi les coûts d'exploitation et de maintenance et les temps d'arrêt Champ applicable : domaine de l'énergie nucléaire (correspondant à l'extérieur de l'enceinte de confinement du réacteur nucléaire) |
En tant que fabricant certifié ISO, Hengchun Electronics met en œuvre un système de contrôle qualité strict sur l'ensemble du processus pour l' actionneur électrique de vanne à ressort de retour, depuis l'approvisionnement en matières premières jusqu'à la livraison du produit fini. Tous les composants principaux sont soumis à des tests de précision et l'actionneur a passé avec succès la certification de qualité nucléaire, les tests sismiques de classe I et la vérification de la résistance aux radiations. Adhérant au système de gestion de fabrication et de qualité de Hengchun, le produit est conforme aux normes de qualité les plus élevées de l'industrie nucléaire. Avec des certificats et distinctions faisant autorité et un système mondial d'inspection de qualité, la série HQFH garantit zéro défaut de qualité dans l'application réelle et un fonctionnement stable à long terme.
Entraîne de manière stable les vannes des circuits de refroidissement, d'eau d'alimentation et de drainage, garantissant un fonctionnement continu et fiable des systèmes auxiliaires de l'îlot nucléaire dans des conditions normales et sismiques.
S'adapte aux conditions de travail complexes des îlots conventionnels, réalisant un contrôle précis de la distribution de vapeur, d'eau d'alimentation et d'eau condensée grâce à l'actionnement des vannes.
Sert de dispositif d'entraînement principal pour les systèmes de refroidissement et de décompression d'urgence, réalisant rapidement des opérations d'arrêt sûres en cas d'urgence afin de garantir la sécurité des équipements nucléaires.
Résiste à l'irradiation de haute intensité et aux environnements difficiles, garantissant un transport fluide des fluides de traitement de qualité nucléaire tels que l'eau et la vapeur.
Il adopte une structure de stockage d'énergie à moteur + ressort à volutes. Le ressort stocke l'énergie pendant le fonctionnement normal de l'usine, et en cas de panne de courant ou d'autres urgences, l'énergie stockée est immédiatement libérée pour amener la vanne à effectuer une réinitialisation en toute sécurité dans un délai de ≤ 5 à 10 s.
Il est spécialement adapté aux vannes linéaires des systèmes nucléaires, notamment les vannes à vanne et les vannes à soupape, et peut être personnalisé pour correspondre à différentes spécifications de vanne dans la plage de couple de 60 à 500 Nm.
