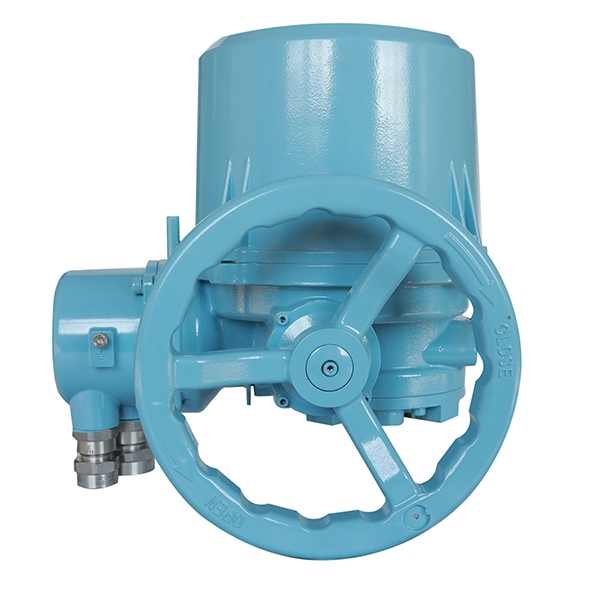

L'actionneur de vanne électrique quart de tour CKDJH série classe 1E catégorie K3 est un dispositif d'entraînement dédié de qualité nucléaire pour les applications d'énergie nucléaire, adapté aux vannes rotatives 0-90° telles que les vannes à bille et les vannes papillon. Il répond aux exigences de sécurité électrique de classe 1E et d'arrêt sûr de catégorie K3, et a passé avec succès les tests de qualification sismique et de résistance aux radiations de niveau nucléaire. L'actionneur peut résister à une irradiation aux rayons gamma de 110 × 10³Gy et fonctionner de manière stable sous une charge sismique SL2, avec un indice de protection IP68. Adoptant une connexion à bride standard ISO5211, il couvre une plage de couple de 60 à 2 500 N·m et est disponible en types tout ou rien et à régulation. Largement utilisé dans les systèmes d'îlot nucléaire, d'îlot conventionnel, d'auxiliaire de sécurité et de transport de fluides de traitement des centrales nucléaires, il fournit une solution d'entraînement de qualité nucléaire sûre et stable pour l'ouverture, la fermeture et la régulation des vannes d'énergie nucléaire.
| Quantité: | |
|---|---|
Série CKDJH
L' actionneur de vanne électrique quart de tour K3 de classe 1E, série CKDJH, est un dispositif d'entraînement professionnel dédié de qualité nucléaire développé indépendamment par Yangzhou Hengchun Electronics Co., Ltd., l'un des principaux fabricants chinois d'actionneurs de vanne. Conçu exclusivement pour les applications d'énergie nucléaire, cet actionneur de vanne électrique de qualité nucléaire est conçu pour les vannes rotatives de 0 à 90°, y compris les vannes à bille et les vannes papillon, servant de composant d'entraînement principal pour le contrôle des vannes d'énergie nucléaire. Il est entièrement conforme aux exigences de sécurité électrique de classe 1E et d'arrêt sûr de catégorie K3 pour les installations nucléaires, et a passé avec succès des tests stricts de qualification sismique et de résistance aux radiations de qualité nucléaire. En tant hautes performances qu'actionneur électrique quart de tour , il intègre une charge fiable, une adaptabilité aux environnements extrêmes et un contrôle précis, offrant une solution d'entraînement sûre et stable pour l'ouverture, la fermeture et la régulation des vannes d'énergie nucléaire dans tous les systèmes centraux des centrales nucléaires.
L'avantage le plus important de la série CKDJH réside dans ses excellentes performances anti-irradiation et sismiques, qui peuvent résister à une irradiation aux rayons γ de 110 × 10⊃3;Gy et fonctionner de manière stable sous une charge sismique SL2. Répond pleinement aux exigences environnementales strictes des centrales nucléaires.
Avec un indice de protection IP68 , l'actionneur résiste à la poussière et à l'immersion en eau profonde, s'adaptant aux conditions de travail complexes des systèmes électronucléaires. Il adopte la connexion à bride standard internationale ISO5211, réalisant une correspondance universelle avec les vannes de qualité nucléaire et une installation et un remplacement faciles.
Couvrant une plage de couple de 60 à 2 500 N·m, l'actionneur peut répondre aux besoins d'entraînement de différentes spécifications de vannes rotatives pour l'énergie nucléaire. Il est disponible en types tout ou rien et à régulation, prenant en charge à la fois une commande simple par interrupteur et une régulation précise du débit moyen des vannes.
Il a obtenu la certification de sécurité électrique de classe 1E et d'arrêt sûr de catégorie K3, et tous les indicateurs de performance ont passé avec succès les tests officiels de qualification de qualité nucléaire, garantissant la sécurité et la fiabilité de son fonctionnement dans les systèmes électronucléaires.
Catégorie de paramètre | Paramètres spécifiques |
Spécifications de base | Type de produit : Actionneur électrique de vanne quart de tour de qualité nucléaire Certification de qualité nucléaire : cote de sécurité électrique de classe 1E, classification sismique de catégorie K3, certification de catégorie sismique Ⅰ Durée de vie : 40 ans Degré de protection : IP6 |
Puissance et transmission | Alimentation : alimentation CA triphasée 380 V Structure de transmission : transmission mécanique à vis sans fin Forme de sortie : sortie de couple (sortie de poussée réalisable via un dispositif de conversion) Vannes applicables : vannes à vanne pour centrales nucléaires, vannes à soupape et autres vannes linéaires |
Capacité de résistance à l'environnement et aux conditions de travail | Résistance sismique : résiste à la charge sismique d’arrêt sécurisé SL2 Résistance à l'irradiation : résiste à une irradiation aux rayons γ de 110 × 10⁴Gy Conditions de fonctionnement : fonctionnement stable dans des conditions de travail normales et arrêt d'urgence en toute sécurité |
Protection et matériau du noyau | Protection contre les surcharges : ensemble ressort à disque + mécanisme de contrôle de couple pour une protection intelligente contre les surcharges Matériaux de base : carter de boîte de vitesses ZL111, vis sans fin 20CrMnTi, engrenage à vis sans fin QA110-4-4 Technologie de traitement : traitement mécanique de précision avec inspection stricte tout au long du processus |
Structure et fonctionnalités | Caractéristique de conception : Conception d'architecture modulaire Avantages d'exploitation et de maintenance : Installation et mise en service pratiques et efficaces ; démontage, assemblage et maintenance faciles des composants, réduisant ainsi les coûts d'exploitation et de maintenance et les temps d'arrêt Champ applicable : domaine de l'énergie nucléaire (correspondant à l'extérieur de l'enceinte de confinement du réacteur nucléaire) |
Hengchun respecte strictement les normes de qualité de l'industrie nucléaire et les exigences de certification internationale ISO pour la production de la série CKDJH . Tous les produits ont subi des tests complets de qualification de qualité nucléaire, notamment des tests de résistance sismique, de résistance aux radiations, de résistance aux hautes et basses températures et de fiabilité de fonctionnement à long terme. L'ensemble du processus de fabrication met en œuvre un contrôle qualité en boucle fermée, depuis l'approvisionnement en matières premières jusqu'au traitement des composants, en passant par l'assemblage et l'inspection en usine, avec plusieurs nœuds d'inspection qualité pour garantir que chaque actionneur de vanne électrique quart de tour de qualité nucléaire répond aux exigences strictes de fonctionnement des centrales nucléaires. Le produit dispose également d'un système complet de garantie de qualité après-vente, fournissant des solutions d'assistance technique et de maintenance aux clients mondiaux de l'énergie nucléaire.
Adapté aux vannes linéaires telles que les vannes à vanne et les vannes à soupape, l'actionneur commande l'ouverture et la fermeture des vannes dans les circuits de refroidissement, d'eau d'alimentation et de drainage de l'îlot nucléaire, et fonctionne de manière stable sous la charge sismique SL2 pour assurer un fonctionnement continu et fiable des systèmes auxiliaires de l'îlot nucléaire.
Appliqué à l'actionnement des vannes des canalisations de traitement de vapeur, d'eau d'alimentation et d'eau condensée, son indice de protection IP68 et sa résistance aux radiations s'adaptent aux conditions de travail complexes de l'îlot conventionnel, réalisant un contrôle précis du débit de fluide et prenant en charge un fonctionnement à haut rendement de l'îlot conventionnel.
En tant que composant d'entraînement principal des systèmes de refroidissement d'urgence et de décompression, il répond rapidement aux commandes de commande des vannes dans des conditions d'arrêt d'urgence en toute sécurité pour effectuer des opérations d'arrêt en toute sécurité, garantissant ainsi la sécurité des équipements nucléaires.
Utilisé pour l'actionnement des vannes d'eau, de vapeur et d'autres canalisations de transport de fluides de traitement de qualité nucléaire, il peut fonctionner de manière stable pendant une longue période dans des environnements nucléaires difficiles, garantissant un transport fluide des fluides de traitement.
La série CKDJH est un dispositif d'entraînement dédié de qualité nucléaire exclusivement destiné aux centrales nucléaires et est largement utilisé dans les systèmes d'îlot nucléaire, d'îlot conventionnel, d'auxiliaire de sécurité nucléaire et de transport de fluides de traitement des centrales nucléaires du monde entier.
Oui, sur la base des spécifications réelles des vannes et des exigences en matière de conditions de travail des clients du secteur nucléaire, nous pouvons fournir un ajustement personnalisé de la plage de couple et des modes de fonctionnement, ainsi que fournir également des solutions techniques et des conseils d'installation.
